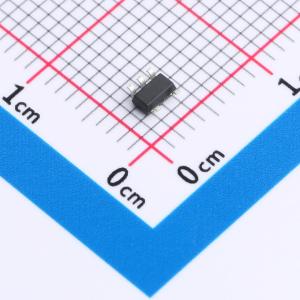

温馨提醒：图片仅供参考，商品以实物为准
LTA180A1XT5/R6
LTA180A1XT5/R6
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTA180系列电流检测放大器（也称为电流分流监测器）专为成本优化型应用而设计，可在-0.2 V至+26 V的共模电压下检测电流检测电阻两端的电压降，且与电源电压无关。LTA180系列在四种固定增益器件选项中集成了匹配电阻增益网络，增益分别为20 V/V、50 V/V、100 V/V或200 V/V。这种匹配的增益电阻网络可将增益误差降至最低，并减少温度漂移
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTA180A1XT5/R6
- 商品编号
- C22364618
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.0284克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 26V | |
| 增益 | 20V/V | |
| 带宽 | 160kHz | |
| 输入偏置电流(Ib) | 50nA | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -26V~+26V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 10V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 180uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 50nA | |
| 压摆率(SR) | 1.5V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | 30nV/√Hz |
商品概述
LTA180 系列电流检测放大器（也称为电流分流监测器）专为成本优化型应用而设计，可在 -0.2 V 至 +26 V 的共模电压下检测电流检测电阻两端的电压降，且与电源电压无关。LTA180 系列集成了匹配的电阻增益网络，提供四种固定增益器件选项：20 V/V、50 V/V、100 V/V 或 200 V/V。这种匹配的增益电阻网络可将增益误差降至最低，并减少温度漂移。 LTA180 系列采用单 +2.7 V 至 +5.5 V 电源供电，最大电源电流为 110 μA。该器件的工作温度范围为 -40℃ 至 +125℃，采用 SOT23 - 5L 封装。
商品特性
- 宽共模范围：–0.2 V 至 26 V
- 失调电压：VCM = 0V 时最大 ±150 μV，VCM = 12V 时最大 ±500 μV
- 精度：最大增益误差 ±1%，最大失调漂移 1 μV/℃
- 增益选项：20V/V、50V/V、100V/V、200V/V
- 输出压摆率：1.3 V/μs
- 静态电流：最大 230 μA
- 封装：SOT23 - 5L
应用领域
- 电机控制
- 电池监测、电池管理系统（BMS）
- 电源管理
- 照明控制
- 过流检测
- 太阳能逆变器
