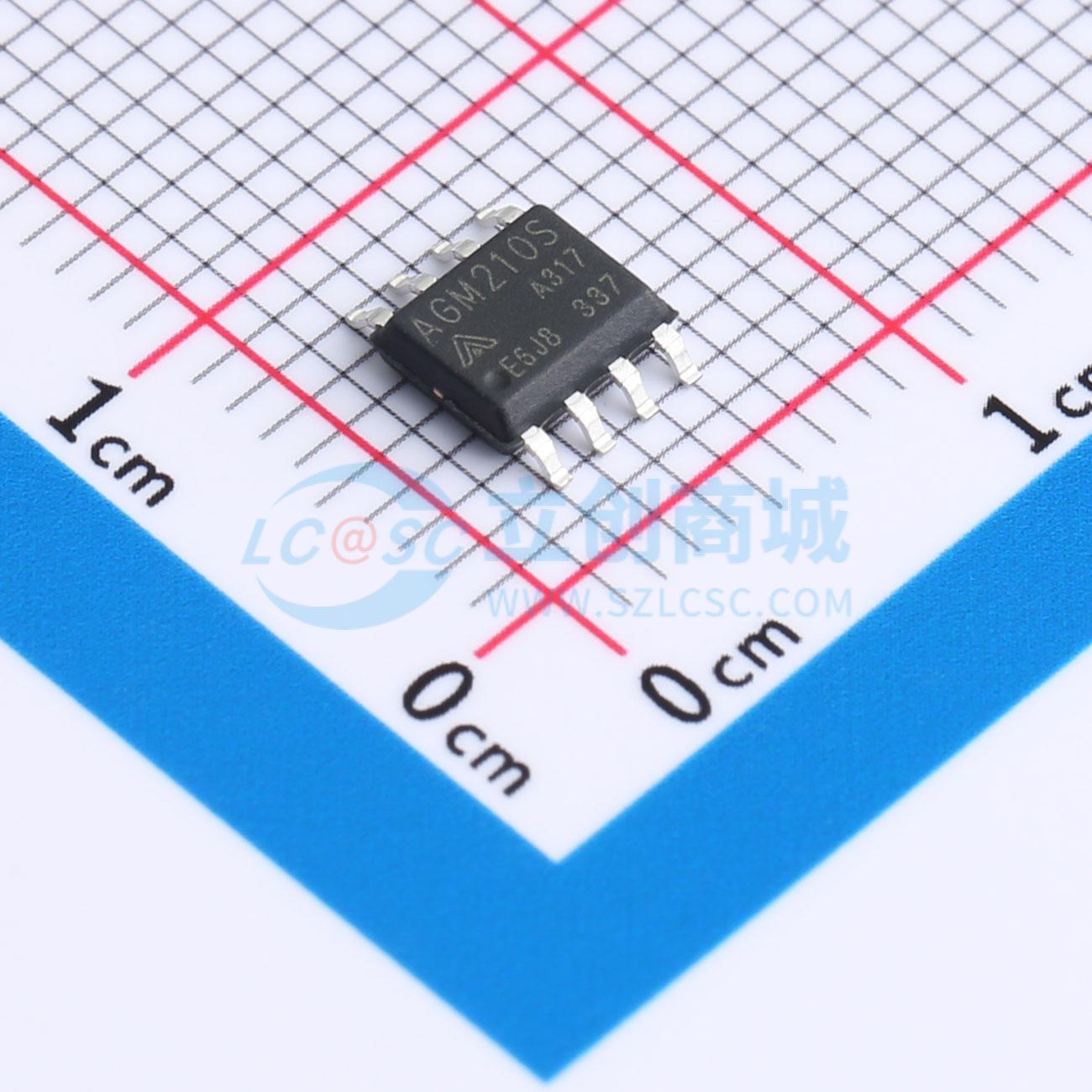

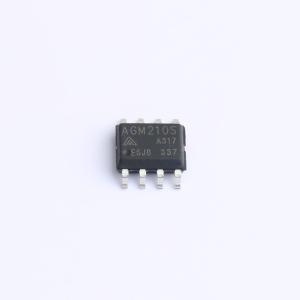

温馨提醒：图片仅供参考，商品以实物为准
AGM210S
1个N沟道 耐压:20V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AGM210S将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM210S
- 商品编号
- C22364311
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 8.5mΩ@4.5V；10.5mΩ@2.5V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 600mV | |
| 栅极电荷量(Qg) | 6.5nC@4.5V | |
| 输入电容(Ciss) | 720pF | |
| 反向传输电容(Crss) | 105pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 120pF |
商品概述
AGM210S将先进的沟槽MOSFET技术与低电阻封装相结合，可提供极低的RDS(ON)（漏源导通电阻）。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),可将传导损耗降至最低
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
-MB/VGA核心电压-开关电源二次侧同步整流器-负载点应用-无刷直流电机驱动器
