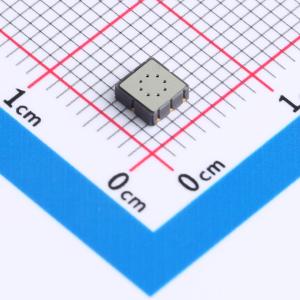

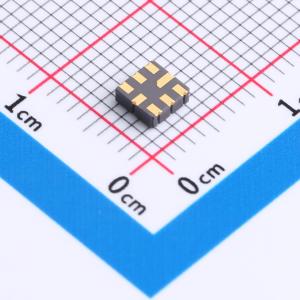

SY-CH4-37BPM

SY-CH-BP0 是一款基于 MEMS 微热盘技术的微型金属氧化物半导体气体传感器，用于检测空气中的甲烷气体浓度。该传感器结合了 MEMS 硅衬底、薄膜、厚膜和陶瓷封装技术，其顶部沉积有专利配方的纳米骨架气体敏感层，该层位于微热盘和叉指电极之上，其电导率变化依赖于有害气体浓度。在标准环境条件（温度 25±3℃、湿度 50±10% 的清洁空气）下测试的敏感电阻为 R0。灵敏度 S1k 定义为 R0/Rg，其中 Rg 为传感器在 1000ppm CH4 浓度、温度 25±3℃、湿度 50±10% 空气中的电阻值。响应时间和恢复时间是指传感器接触规定浓度气体后，其电阻值变化至稳态差值 70% 所需的时间。加热电阻 RH 在 60mW 加热功率下测得，其值随功率变化，此特性可用于温度补偿；标准条件下加热功率 PH 应设定在 59~61mW 范围内，过高功率会缩短传感器寿命。敏感电压 VS 是施加在两敏感电极上的电压，工作中应使其低于 5.5V，过高电压会损坏传感器。敏感功率 PS 是施加在两敏感电极间的功率，为保证测试精度，应不大于 1mW。传感器无极性，加热电极 1 与 5、敏感电极 3 与 7 可互换。推荐加热电路电阻 R1 为 82Ω，负载电阻 RL 为 10~50 kΩ，为防止损坏，建议 RL ≥ 5 kΩ。传感器必须在中性气氛下进行回流焊，避免助焊剂蒸汽，最高焊接温度不超过 260℃，手工焊接建议最高温度 350℃ 不超过 5 秒。焊接后建议通电老化超过 4 小时。SMT 贴片时，真空吸附位置应位于芯片上盖无孔区域。应避免长期暴露于高浓度有机溶剂或有机硅蒸汽中。产品应置于有滤膜保护的空间，必要时可通过安装方向防止灰尘沉积。每次通电后敏感电极电阻会有一个连续增加的过程，断电时间越长此过程越长；长期未使用的传感器，为保证测量准确，至少应通电 60 分钟后再进行测量。处理传感器时建议使用 ESD 防护设备。

• 对 CH4 具有高灵敏度（50~15000ppm）
• 快速响应（~10 Sec.）
• 功耗极低（~60 mW）
• 超小型尺寸（3.8mm × 3.8mm × 1.5mm）
• 使用寿命长（~10 年）
• 长期稳定性好
• 支持回流焊接

• 天然气泄漏报警
• 便携式检测仪
• 物联网与可穿戴设备
• 智能家居
