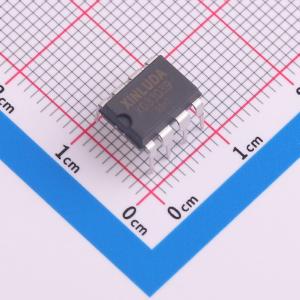

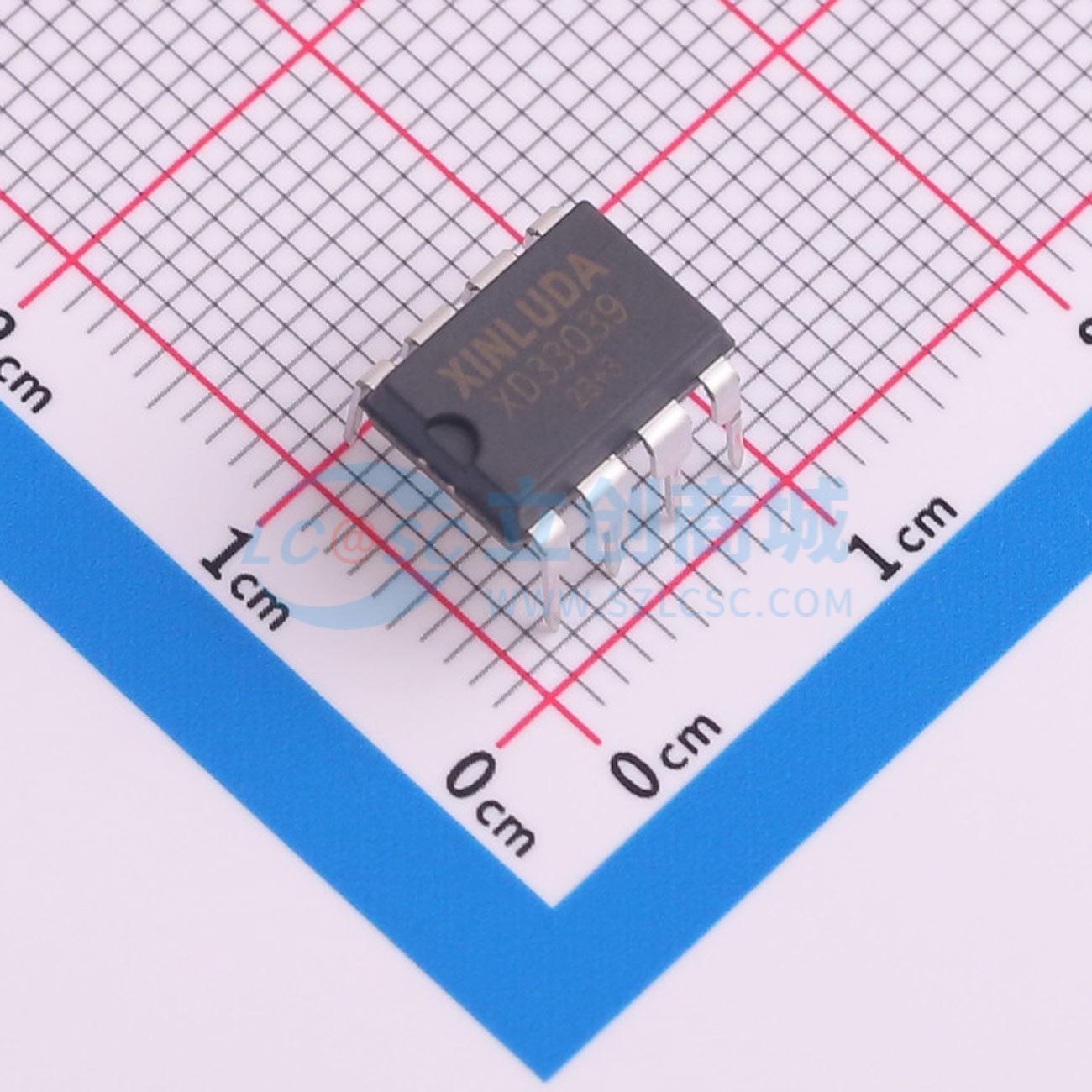

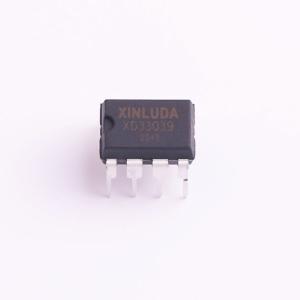

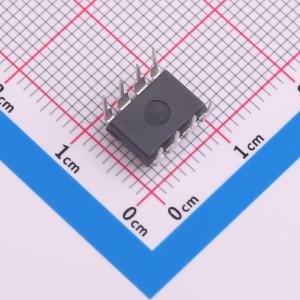

XD33039
闭环无刷电机适配器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XL/XD33039 是一款高性能闭环速度控制适配器。通常与 XL33035（一款无刷直流电机控制器）配合使用，无需磁性或光学转速计即可构建一个全闭环速度控制系统。它包含三个带迟滞功能的输入缓冲器，用于抗干扰，还有三个数字边沿检测器、一个可编程单稳态电路和一个内部并联稳压器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD33039
- 商品编号
- C22363629
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 输出电流 | 20mA | |
| 工作电压 | 5.5V~9.3V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.2mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
XL/XD33039是一款高性能闭环速度控制适配器。通常与XL33035（无刷直流电机控制器）配合使用，无需磁性或光学转速计即可构建完整的闭环速度控制系统。 它包含三个带迟滞功能的输入缓冲器，用于抗干扰，三个数字边沿检测器、一个可编程单稳态电路和一个内部并联稳压器。此外，还提供一个反相器输出，用于需要转换传感器相位的系统。在霍尔效应传感器的每个正或负过渡时，XL/XD33039会产生一个具有固定导通时间的脉冲。然后可以对输出信号进行滤波，以获得与电机速度成正比的电压。
商品特性
- 低成本，所需外部组件少
- 可低至5.5 V工作，可直接由XL33035参考电压供电
- 带迟滞功能的TTL兼容输入
- 对每个输入转换进行数字检测，改善电机低速运行性能
- 内部并联稳压器允许使用非稳压电源供电
- 反相器输出适用于(60/300)°和(120/240)°传感器相位转换
- 提供两种封装：DIP8（XD33039）和SOP8（XL33039）
