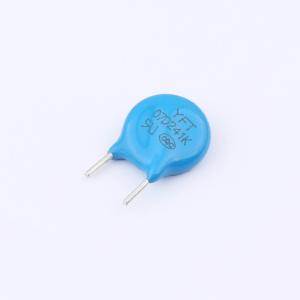

YFT07D241K3.0
395V 15J
- 描述
- 特性：主要材料：氧化锌。 包封材料：蓝色阻燃型环氧树脂（符合UL 94 V-0标准要求）。 外观：无闪迹、无裂纹、标志清晰。 最大持续工作电压：交流150VRMS，直流200V。 压敏电压：U1mA = 216~264V。 漏电流：≤10μA。 电压温度系数：-0.05%/℃ max。 限制电压：395V。 最大峰值电流：1250A。 额定功率及脉冲电流稳定性：0.25W及104次。 最大能量：15J。 电容量：200pF（参考值）。 使用温度范围：-40℃～+85℃。 贮存温度范围：-40℃～+125℃。 绝缘耐压：≥2500VAC
- 品牌名称
- YFT(宇飞特)
- 商品型号
- YFT07D241K3.0
- 商品编号
- C22363518
- 商品封装
- 插件,P=5mm
- 包装方式
- 袋装
- 商品毛重
- 0.411667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 264V | |
| 钳位电压 | 395V | |
| 工作电压(DC) | 200V | |
| 工作电压(AC) | 150V |
| 属性 | 参数值 | |
|---|---|---|
| 峰值浪涌电流 | 1.25kA | |
| 能量 | 15J | |
| 静态电容 | 200pF@1kHz | |
| 脚间距 | 3mm |
商品概述

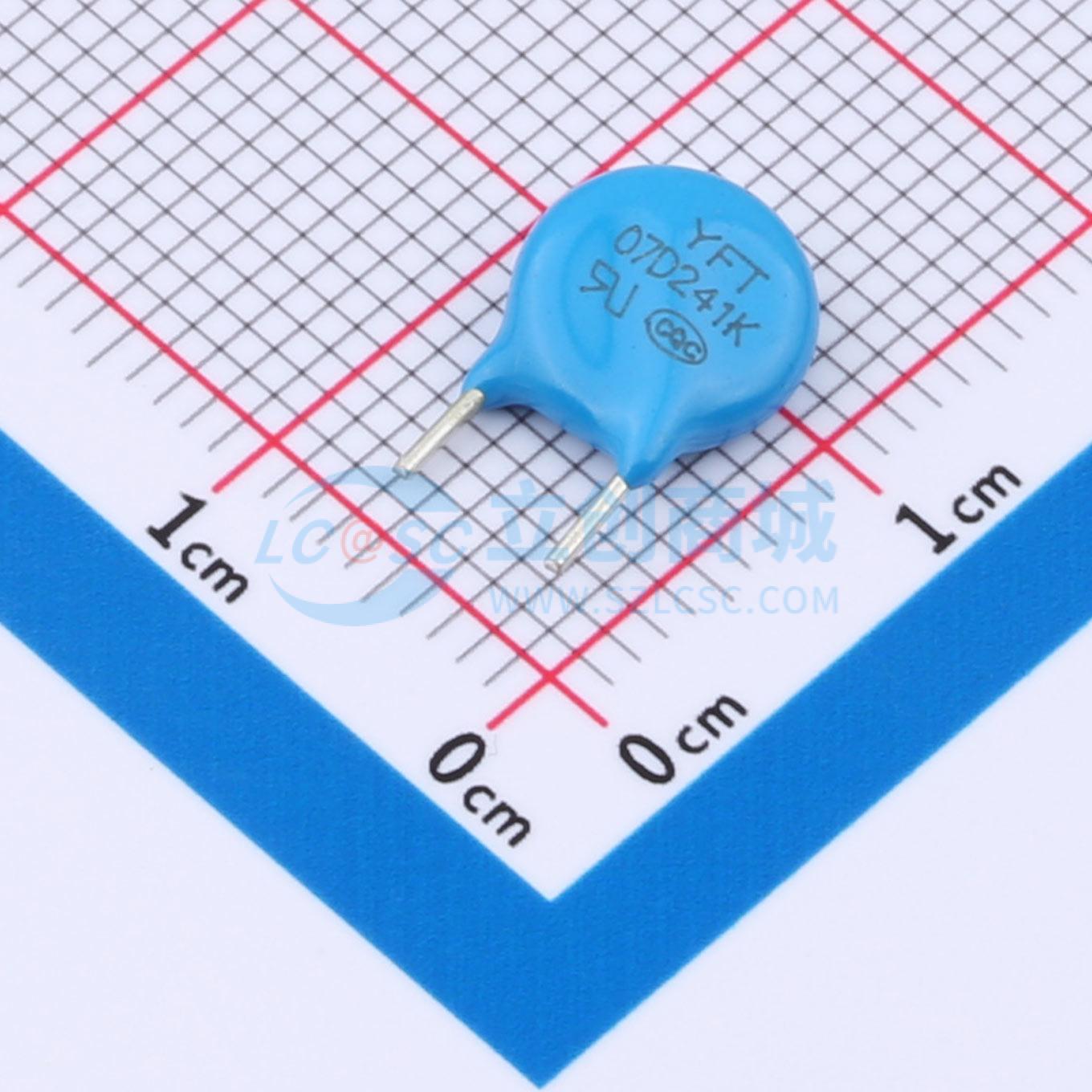

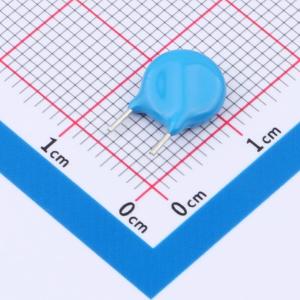

压敏电阻的主要材料为氧化锌，包封材料采用蓝色阻燃型环氧树脂（符合UL94V-0标准要求）。外观上无污迹、无裂纹，标志清晰。外形尺寸方面，直径D最大为9.0mm，高度H最大为12.0mm，厚度T最大为4.3mm，引线长度L为3.0±1mm。
电性能方面，压敏电阻能够长期承受的最大持续正弦交流电压有效值为150VRMS，最大直流电压为200V。在流过1mA直流电流时，压敏电压U1mA范围为216~264V，漏电流不超过10uA。压敏电阻的电压温度系数为-0.05 %/℃ max。限制电压在波形为8/20us、峰值为10A的浪涌电流流入时，两电极间的电压峰值为395V。最大峰值电流为1250A，能够在波形为8/20us的最大浪涌电流峰值下承受冲击。额定功率及脉冲电流稳定性为0.25W及104次，在波形为8/20us、峰值为100A、时间间隔为3.51秒、次数为104的电流脉冲群作用下，压敏电阻器能承受最大平均功率。最大能量为15J，对压敏电阻施加一次10/1000us方波电流时，它能够承受最大浪涌能量。电容量为200pF（参考值），频率为1kHz±10%、信号电平≤1VRMs、零偏压。
环境特性方面，压敏电阻在干热、循环湿热、寒冷等气候顺序下，压敏电压变化不超过±5%，无明显机械损伤。稳态湿热条件下，压敏电压变化不超过±5%，无明显机械损伤。温度快速变化条件下，压敏电压变化不超过±5%，无明显机械损伤。上限类别温度耐久性条件下，压敏电压变化不超过±10%，无明显机械损伤。湿热环境耐久性条件下，压敏电压变化不超过±10%，无明显机械损伤。
机械特性方面，压敏电阻在振动、冲击、可焊性、耐焊接热、引出端强度等测试中表现良好，压敏电压变化不超过±5%，无明显机械损伤。
总体特性方面，压敏电阻的使用温度范围为-40℃～+85℃，贮存温度范围为-40℃～+125℃，绝缘耐压≥2500VAC。
