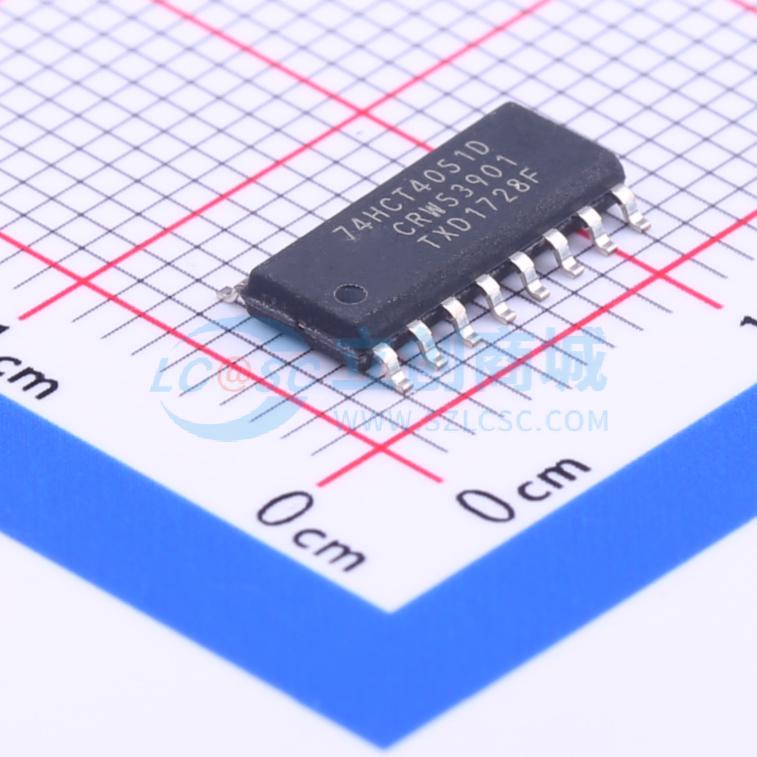

温馨提醒：图片仅供参考，商品以实物为准

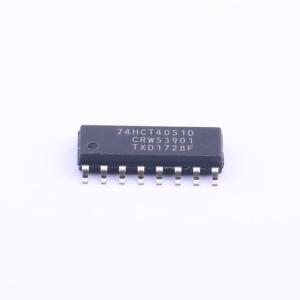

74HCT4051D,112
8通道模拟多路复用器/解复用器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HCT4051D,112
- 商品编号
- C238824
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.274克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 8 | |
| 工作电压 | 4.5V~5.5V | |
| 导通时间(ton) | 26ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 80Ω | |
| 关闭时间(toff) | 55ns | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 5ns |
商品概述
74HC4051、74HCT4051是一款单刀八掷（SP8T）模拟开关，适用于模拟或数字8:1多路复用/解复用应用。该开关具有三个数字选择输入（S0、S1和S2）、八个独立输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当E为高电平时，开关关闭。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽模拟输入电压范围：-5V至+5V
- 符合JEDEC标准7A
- 低导通电阻：VCC - VEE = 4.5V时约为80Ω（典型值）；VCC - VEE = 6.0V时约为70Ω（典型值）；VCC - VEE = 9.0V时约为60Ω（典型值）
- 逻辑电平转换：支持5V逻辑与±5V模拟信号通信
- 内置典型的“先断后通”功能
- ESD保护：HBM JESD22 - A114F超过2000V；MM JESD22 - A115 - A超过200V；CDM JESD22 - C101E超过1000V
- 多种封装选项
- 工作温度范围为-40℃至+85℃和-40℃至+125℃
应用领域
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 信号选通
