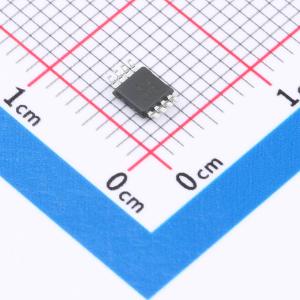

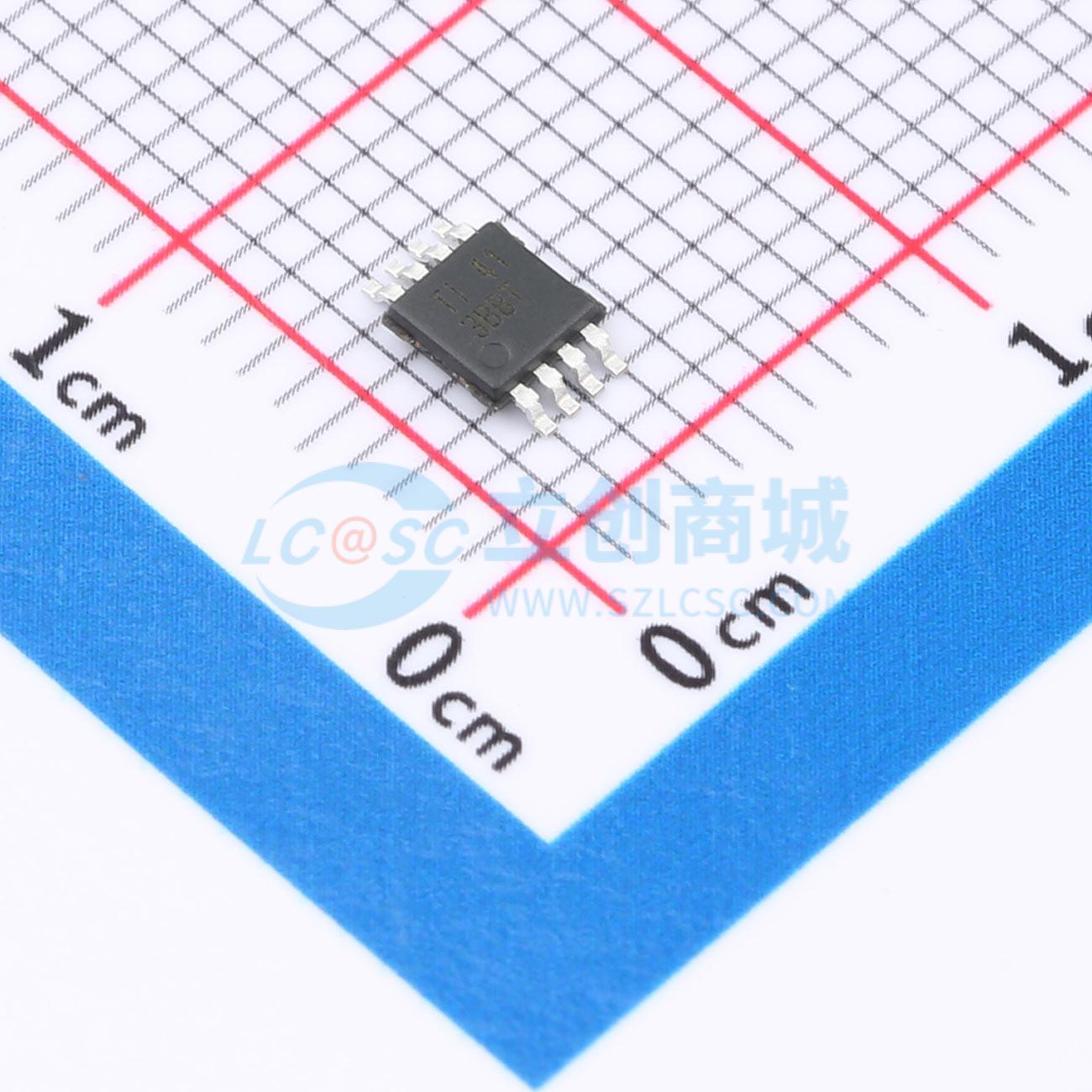

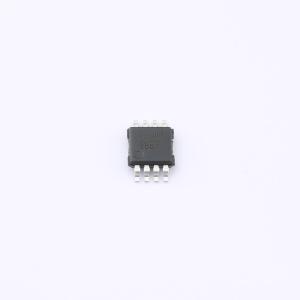

TLV2387DGKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV387、TLV2387 和 TLV4387 (TLVx387) 精密放大器系列提供出色的性能。通过零温漂技术，TLVx387 的失调电压和失调温漂可提供出色的长期稳定性。仅需 570μA 的静态电流，TLVx387 就能实现 5.7MHz 的带宽、8.5nV/√Hz 的宽带噪声和 177nV/pp 的 1/f 噪声。这些规格对于在 16 位至 24 位模数转换器 (ADC) 中实现超高精度和不降低线性度至关重要。TLVx387 在温度范围内具有平坦的偏置电流；因此，高输入阻抗应用在温度范围内几乎不需校准。所有版本的额定工作温度范围均为-40℃ 至 +125℃。TLV387是一款精密的低噪声ADC驱动器
品牌名称: TI(德州仪器)
商品型号: TLV2387DGKR
商品编号: C22355783
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	输入失调电压温漂(Vos TC)	10nV/℃
	静态电流(Iq)	570uA
	工作温度	-40℃~+125℃
	单电源	1.7V~5.5V
	双电源(Vee ~ Vcc)	-2.75V~-850mV；850mV~2.75V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	8.5nV/√Hz@1kHz
	输入失调电流(Ios)	700pA

商品概述

TLV387、TLV2387 和 TLV4387 (TLVx387) 精密放大器系列提供出色的性能。通过零温漂技术，TLVx387 的失调电压和失调温漂可提供出色的长期稳定性。仅需 570μA 的静态电流，TLVx387 就能实现 5.7MHz 的带宽、8.5nV/√Hz 的宽带噪声和 177nV/pp 的 1/f 噪声。这些规格对于在 16 位至 24 位模数转换器 (ADC) 中实现超高精度和不降低线性度至关重要。TLVx387 在温度范围内具有平坦的偏置电流；因此，高输入阻抗应用在温度范围内几乎不需校准。所有版本的额定工作温度范围均为 - 40°C 至 +125°C。TLV387是一款精密的低噪声ADC驱动器

商品特性

超低失调电压：±10μV（最大值）
零温漂：±0.01μV/℃
低输入偏置电流：300μA（最大值）
低噪声：1 kHz 时为 8.5nV/√Hz
无 1/f 噪声：177nV/pp（0.1Hz 至 10Hz）
共模输入范围超出电源轨 ±100mV
增益带宽：5.7 MHz
静态电流：每个放大器 570μA
单电源：1.7V 至 5.5V
双电源：±0.85V 至 ±2.75V
EMI 和 RFI 已滤除的输入

应用领域

电子温度计
称重计
温度变送器
呼吸机
数据采集 (DAQ)
半导体测试
实验室和现场仪表
商用网络和服务器 PSU
模拟输入模块
压力变送器

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	5.7MHz
	输入偏置电流(Ib)	300pA
	输入失调电压(Vos)	5uV
	共模抑制比(CMRR)	138dB
	压摆率(SR)	2.8V/us
	输出电流	65mA
