温馨提醒：图片仅供参考，商品以实物为准

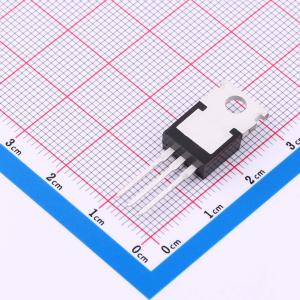

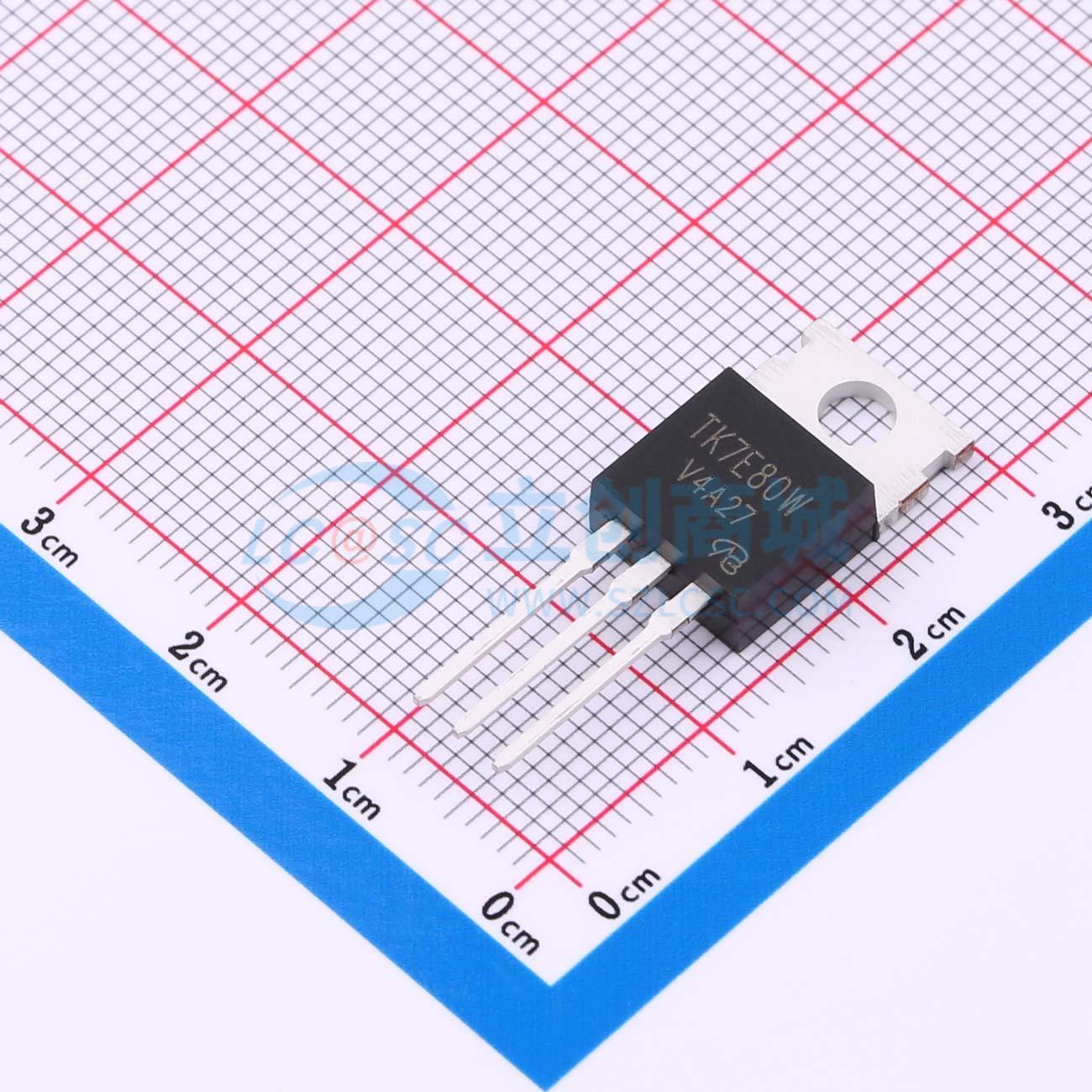

TK7E80W-VB
1个N沟道 耐压:800V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TO220；N—Channel沟道,800V；6A；RDS(ON)=800mΩ@VGS=10V,VGS=30V；Vth=2.5~4.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- TK7E80W-VB
- 商品编号
- C22357312
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 5.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 800mΩ@10V | |
| 耗散功率(Pd) | 140W | |
| 阈值电压(Vgs(th)) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 96nC@10V | |
| 输入电容(Ciss) | 1.3nF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 80pF |
商品特性
- 低品质因数 (FOM) Ron × Qg
- 低输入电容 (Ciss)
- 降低开关和传导损耗
- 超低栅极电荷 (Qg)
- 雪崩能量额定 (UIS)
- 符合 RoHS 标准
- 无卤
应用领域
- 服务器和电信电源-开关模式电源 (SMPS)-功率因数校正电源 (PFC)-照明-高强度气体放电灯 (HID)-荧光灯镇流器照明-工业领域-焊接-感应加热-电机驱动-电池充电器-可再生能源-太阳能 (光伏逆变器)
