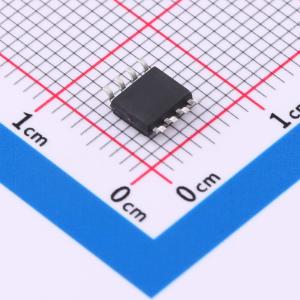

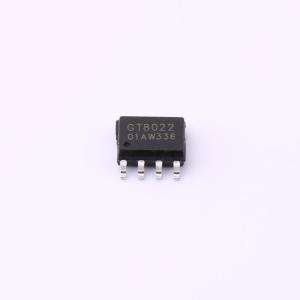

温馨提醒：图片仅供参考，商品以实物为准
GT8022P8
50MHz，轨到轨输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GT802X 是一款 CMOS 轨到轨输出高速电压反馈运算放大器，专为视频、高速及其他应用而设计。它有单通道、双通道和四通道运算放大器可供选择。该放大器的增益带宽为 50 MHz，压摆率为 75 V/µs
- 品牌名称
- GTIC(谷泰微)
- 商品型号
- GT8022P8
- 商品编号
- C22356873
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.111667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 50MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 75V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 13nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | 1.25V~2.75V；-2.75V~-1.25V |
