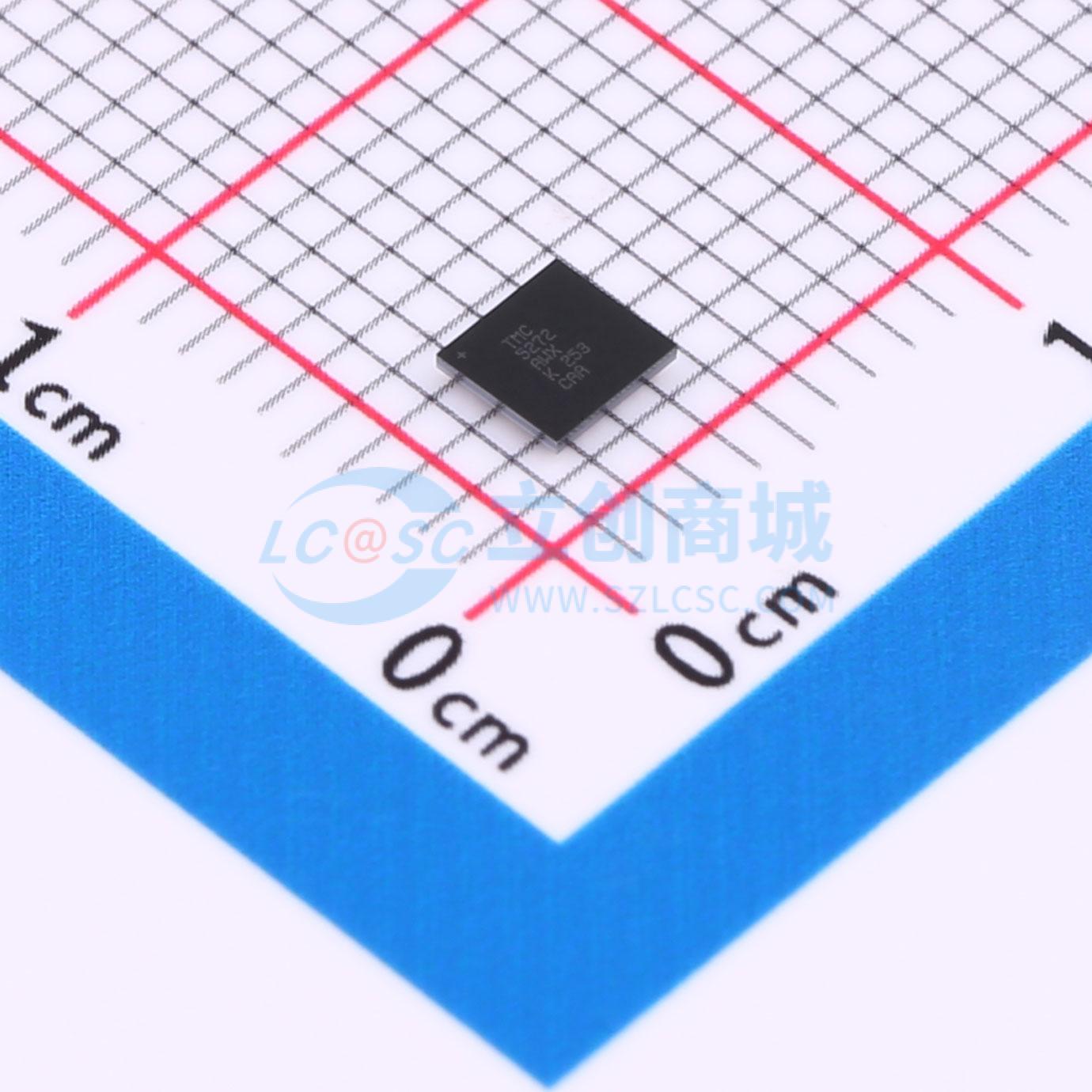

TMC5272AWX+T

双轴步进驱动器与控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMC5272是一款小型化、智能、高性能的双轴步进电机控制器和驱动IC，具备串行通信接口（SPI和UART）以及强大的诊断功能。高度集成、高能效和小尺寸设计，使其能够构建小型化、可扩展的系统，实现经济高效的解决方案。StealthChop2技术确保电机在实现最高效率的同时，实现绝对无噪音运行，并提供最佳的电机转矩控制。TMC5272将两个灵活的8点斜坡发生器（可减少加加速度，用于自动定位）与两个智能步进电机驱动器相结合。步进电机驱动器基于256细分内置分度器和四个完全集成的20V、1.1A MAX H桥，以及无耗散集成电流感应（ICS），无需使用体积庞大的外部检测电阻，从而节省空间和功耗。集成功率MOSFET的低阻抗特性，实现了高驱动效率和最小的发热。典型的总RDS(ON)（高侧加低侧）为0.31Ω，每个H桥的最大RMS电流为IRMS = 0.8A RMS，每个H桥的最大输出电流为1MAX = 1.5A MAX（受过流保护限制）。TMC5272具备丰富的诊断和保护功能，如短路保护/过流保护、热关断和欠压锁定。TMC5272采用2.97mm×3.13mm、36引脚的WLCSP封装。
品牌名称: TRINAMIC
商品型号: TMC5272AWX+T
商品编号: C22356061
商品封装: WLCSP-36(3x3.1)
包装方式: 编带
商品毛重: 0.051892克(g)

商品参数

参数完善中

商品概述

TMC5272是一款小型化、智能、高性能的双轴步进电机控制器和驱动IC，具备串行通信接口（SPI和UART）以及强大的诊断功能。高度集成、高能效和小尺寸设计，使其能够构建小型化、可扩展的系统，实现经济高效的解决方案。 StealthChop2技术确保电机在实现最高效率的同时，实现绝对无噪音运行，并提供最佳的电机转矩控制。 TMC5272将两个灵活的8点斜坡发生器（可减少加加速度，用于自动定位）与两个智能步进电机驱动器相结合。步进电机驱动器基于256细分内置分度器和四个完全集成的20V、1.1A MAX H桥，以及无耗散集成电流感应（ICS），无需使用体积庞大的外部检测电阻，从而节省空间和功耗。集成功率MOSFET的低阻抗特性，实现了高驱动效率和最小的发热。典型的总RDS(ON)（高侧加低侧）为0.31Ω，每个H桥的最大RMS电流为IRMS = 0.8A RMS，每个H桥的最大输出电流为1MAX = 1.5A MAX（受过流保护限制）。 TMC5272具备丰富的诊断和保护功能，如短路保护/过流保护、热关断和欠压锁定。 TMC5272采用2.97mm×3.13mm、36引脚的WLCSP封装。

商品特性

2.1V至20V直流电压范围
四个20V H桥，低RDS(ON)（高侧加低侧）：典型值0.31Ω，τA = +25℃，每个H桥的电流额定值（+25℃典型值）：
- 桥峰值电流1MAX = 1.5A MAX
- 满量程电流IFS = 0.8A RMS（1.12A正弦波峰值）
完全集成的无损电流感应（ICS）
8点运动控制器，实现最小加加速度
带轴插补的自动2D直线轨迹
带MicroPlyer步进插补的步进/方向接口
SPI或单总线UART接口
两个正交编码器接口
两个参考开关输入
TriCoder无传感器静止失步检测和整步编码器
每整步256细分，实现最高分辨率
StealthChop2静音电机运行
SpreadCycle高动态斩波模式
StallGuard2和StallGuard4无传感器电机负载检测
CoolStep电流控制，节能高达75%
被动制动和自由运转模式
桥禁用、复位和低功耗模式
电机相位和芯片温度测量
全面的保护和诊断功能
2.97mm×3.13mm、36引脚WLCSP

应用领域

可穿戴设备
个人便携式设备
光学系统、镜头控制
闭路电视、监控、会议系统的聚焦/变焦和云台控制
贴片和胰岛素泵
移液器和液体处理
小型打印和扫描设备
实验室和办公自动化
空间受限的步进电机应用

数据手册PDF
