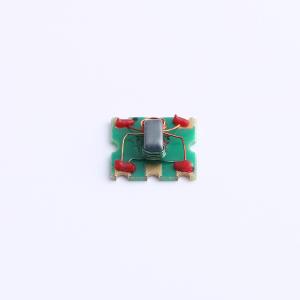

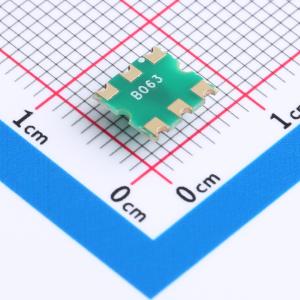

温馨提醒：图片仅供参考，商品以实物为准
H2MABA-011085
5-1250MHz,75Ω,SMT,1:1巴伦变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于Docsis 3.0 & 3.1电缆调制解调器、宽带推挽放大器、CATV放大器模块和机顶盒、CATV光接收器和放大器、VHF/UHF发射器和推挽放大器的传输线变压器。
- 品牌名称
- HenryTech(恒利泰)
- 商品型号
- H2MABA-011085
- 商品编号
- C22355864
- 商品封装
- SMD-4P,7.2x6.3mm
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 5MHz~1.25GHz | |
| 阻抗比-不平衡/平衡 | 1:1 | |
| 插入损耗(最大值) | 1.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 1° | |
| 幅度差(最大值) | 1.2dB | |
| 回波损耗(最小值) | 16dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 输入射频功率：2000 mW
- 直流电流：1500 mA
- 兼容 -260℃ 回流焊
- 符合 RoHS 标准且无铅
- 工作温度范围：-40℃ 至 +85℃
- 储存温度范围：-55℃ 至 +100℃
应用领域
- 用于 Docsis 3.0 和 3.1 电缆调制解调器。
- 用于宽带推挽放大器。
- 用于有线电视放大器模块和机顶盒。
- 用于有线电视光接收器和放大器。
- 用于甚高频/特高频发射机和推挽放大器。
