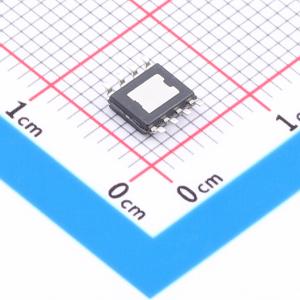

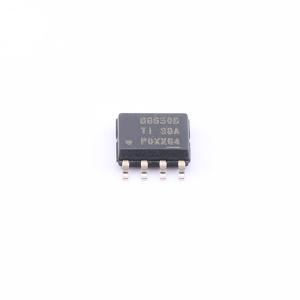

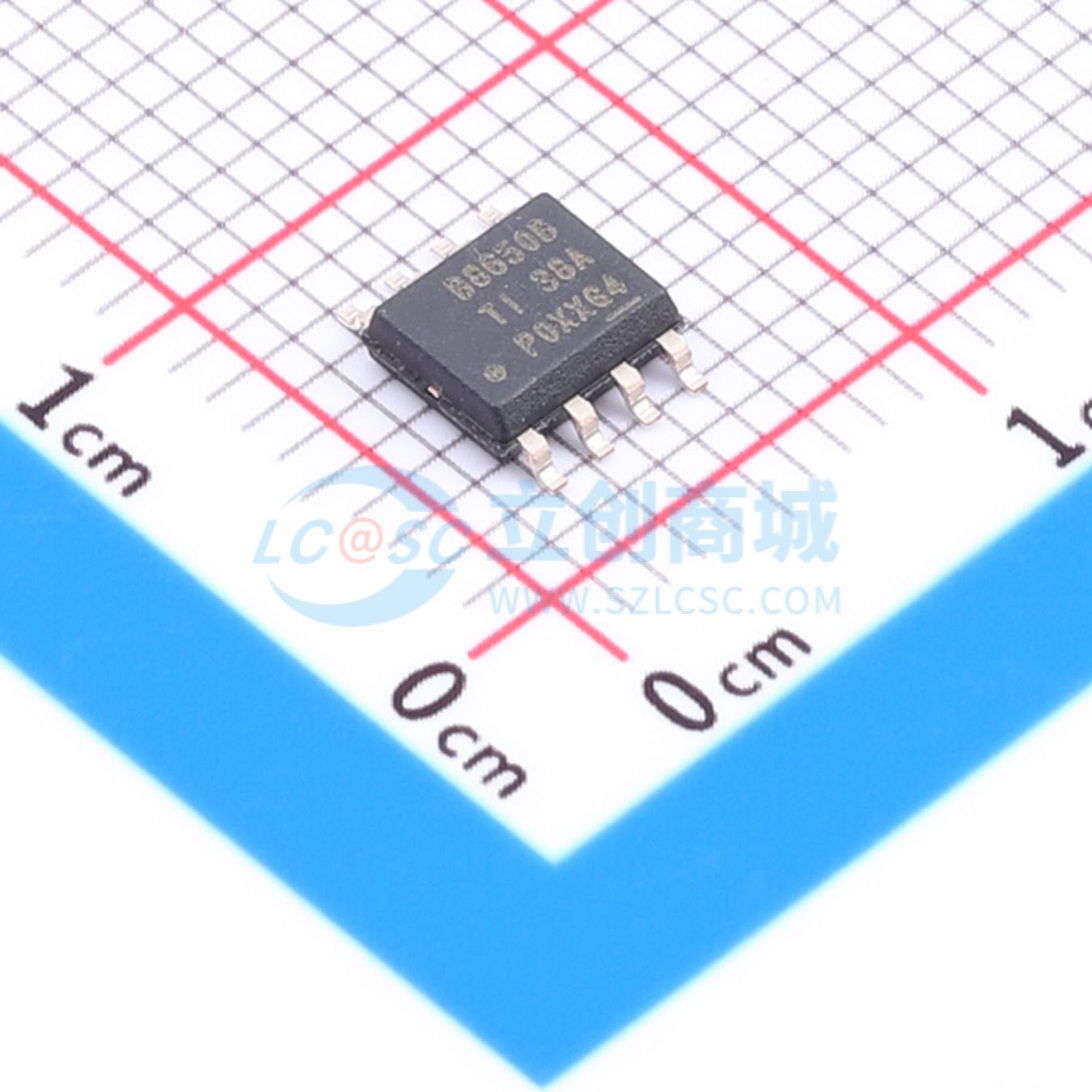

TPS7B8650BQDDARQ1

带电源正常指示的汽车级、可调式低压差稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7B86-Q1是一款低压差线性稳压器，专为汽车应用中连接电池而设计。该器件的输入电压范围可扩展至40 V，使其能够承受汽车系统中预期出现的瞬态情况（如负载突降）。在轻负载下，该器件的静态电流仅为17 μA，是为待机系统中的微控制器（MCU）和控制器局域网（CAN）收发器等始终开启的组件供电的理想解决方案
品牌名称: TI(德州仪器)
商品型号: TPS7B8650BQDDARQ1
商品编号: C22353055
商品封装: SO-8
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

TPS7B86-Q1是一款低压差线性稳压器，专为汽车应用中连接电池而设计。该器件的输入电压范围可扩展至40 V，使其能够承受汽车系统中预期出现的瞬态情况（如负载突降）。在轻载条件下，该器件的静态电流仅为17 μA，是为待机系统中的微控制器（MCU）和控制器局域网（CAN）收发器等始终开启的组件供电的理想解决方案。该器件具备先进的瞬态响应能力，可使输出快速响应负载或输入电压的变化（例如，在冷启动条件下）。此外，该器件采用了一种新颖的架构，可在压差恢复时将输出过冲降至最低。在正常工作时，该器件在输入电压、负载和温度变化范围内的直流精度高达±0.85%。电源正常信号的延迟时间可通过外部元件进行调整，从而可根据特定应用系统进行配置。该器件采用导热封装，可使器件组件有效地将热量传递到电路板上。

商品特性

符合汽车应用的AEC-Q100标准
温度等级1：环境温度范围为-40℃至+125℃，结温范围为-40℃至+150℃
输入电压范围：2 V至40 V（最大42 V）
输出电压范围：可调输出为1.2 V至18 V；固定输出为3.3 V和5 V
最大输出电流：500 mA
输出电压精度：±0.85%（最大）
低压差电压：在450 mA（输出电压≥3.3 V）时为475 mV（最大）
低静态电流：轻载时为17 μA（典型值）；禁用时为5 μA（最大）
出色的输入电压瞬态响应：冷启动时输出电压偏差为±2%；输入电压转换速率为1 V/μs时输出电压偏差为±2%
电源正常信号具有可编程延迟时间
使用2.2 μF或更大的电容即可保持稳定
提供有助于功能安全系统设计的功能安全相关文档
封装选项：5引脚TO - 252封装：热阻RθJA为29.7℃/W；带散热焊盘的8引脚HSOIC - 8封装：热阻RθJA为41.8℃/W

应用领域

可重构仪表集群
车身控制模块（BCM）
始终连接电池的应用：汽车网关、远程无钥匙进入系统（RKE）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	1.2V~18V
	输出电流	500mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)

	属性	参数值
	压差	475mV@(450mA)
	静态电流(Iq)	17uA
	特性	热关断；PG脚；过热保护；过流保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
