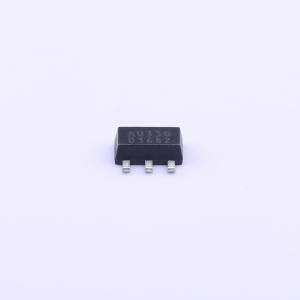

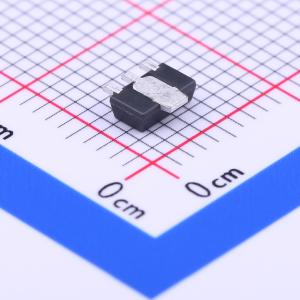

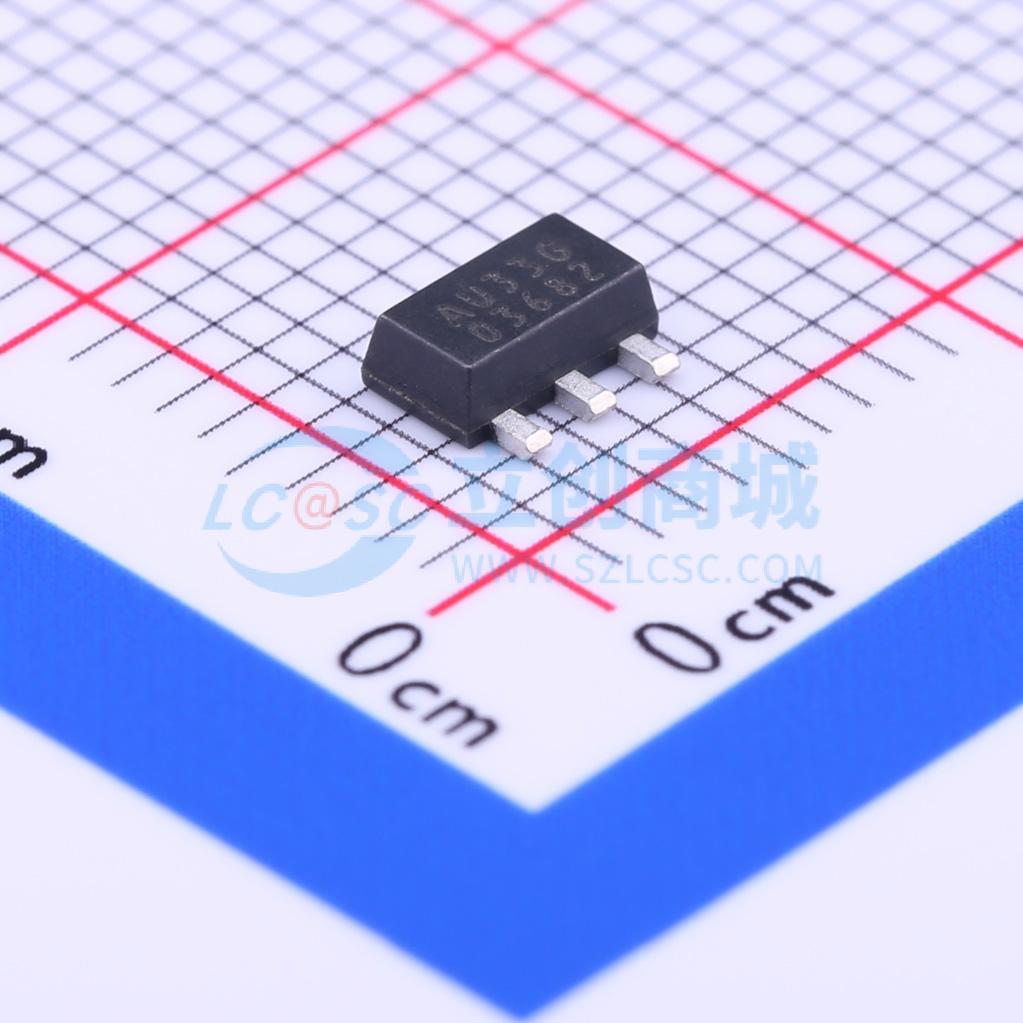

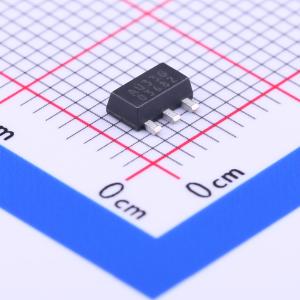

AIC1639-33GXTR
AIC1639-33GXTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AIC1639是一款高效率的升压DC/DC控制器,适用于1到4节电池供电的应用。它只需要三个外部组件,具有低启动电压、低静态电流、低纹波和低噪声等特点。该控制器支持2.7V、3.0V、3.1V、3.3V、3.6V、5V和5.5V的固定输出电压。AIC1639采用SOT-23、SOT-89和TO-92封装,适用于空间受限的应用,如寻呼机、相机和无线麦克风等。
- 品牌名称
- AIC(沛亨半导体)
- 商品型号
- AIC1639-33GXTR
- 商品编号
- C238213
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 1.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~9V | |
| 输出电压 | 3.3V | |
| 输出电流 | - | |
| 开关频率 | 80kHz~130kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 固定 |
商品概述
AIC1639是一款高效升压型DC/DC控制器，适用于使用1至4节电池的应用。仅需三个外部元件，即可提供2.7V、3.0V、3.1V、3.3V、3.6V、5V或5.5V的固定输出电压。AIC1639可在输入电压低于0.9V、负载电流为1mA的条件下启动。脉冲频率调制（PFM）方案为轻负载输出和低输入电压的应用提供了优化性能。与工作在PSM模式的电路相比，其输出纹波和噪声更低。 工作在最高100KHz开关频率的PFM控制电路可使用更小的无源元件。节省空间的SOT-23、SOT89和TO-92封装，使AIC1639成为对空间要求较高的应用（如寻呼机、电子相机和无线麦克风）的理想DC/DC控制器选择。 AIC1639设有外部晶体管驱动引脚（EXT），推荐用于需要数十至数百毫安电流的应用。
商品特性
- 保证在低于0.9V的电压下启动。
- 高效率。
- 低静态电流。
- 所需外部元件数量少。
- 低纹波和低噪声。
- 固定输出电压：2.7V、3.0V、3.1V、3.3V、3.6V、5V和5.5V。
- 外部晶体管驱动器。
- 节省空间的封装：SOT-23、SOT-89和TO-92。
应用领域
- 寻呼机。
- 相机。
- 无线麦克风。
- 袖珍记事本。
- 备用电池电源。
- 便携式仪器。
