TPS7B4255QDYBRQ1

2V~40V 70mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS7B4255QDYBRQ1
商品编号: C22321994

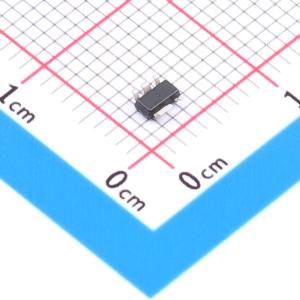

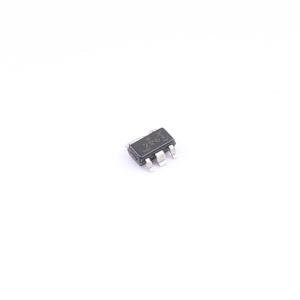

商品封装: SOT-23-5
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	静态电流(Iq)	35uA
	噪声	150uVrms
	功能特性	使能控制；反极性电压保护；短路保护；过流保护；反极性电流保护；热关断；输入欠压保护
	工作温度	-40℃~+150℃
	输出类型	可调
	输出通道数	1

商品概述

TPS7B4255 - Q1是一款低压差（LDO）电压跟踪稳压器，具有高跟踪精度以及出色的负载和线路瞬态响应。该器件有两种5引脚SOT - 23封装（DBV和DYB）可供选择。TPS7B4255 - Q1专为汽车应用（如动力系统）中的板外传感器供电而设计。由于输送板外电源的电缆故障风险较高，该器件具备针对故障情况的集成保护功能，如反向电流（电池短路）、反极性、输出接地短路（电流限制）和过温（热关断）。该器件设计用于处理45V（绝对最大）输入电压，并能承受汽车负载突降瞬态条件。

在ADJ/EN引脚施加的参考电压能在OUT引脚以极小的容差有效跟踪，适用于高达70mA的负载。因此，TPS7B4255 - Q1可以高精度地为板外传感器提供电源电压，有助于提高使用比例式传感器进行测量的可靠性和准确性。

通过将ADJ/EN输入引脚置低，TPS7B4255 - Q1切换到待机模式，将LDO的静态电流降低至小于3.25μA。

商品特性

符合AEC - Q100汽车应用标准：
- 温度等级1：环境温度TA为 - 40°C至 + 125°C
- 结温TJ为 - 40°C至 + 150°C
宽输入工作电压范围（3V至40V）：
- 绝对最大输入电压范围： - 40V至 + 45V
宽输出电压范围：2V至40V
最大输出电流：70mA
极严格的输出跟踪容差：最大5mV
低压差电压：70mA时最大500mV
参考和使能功能相结合
轻载时静态电流低：35μA
宽COUT和ESR范围：
- 使用1μF至200μF陶瓷输出电容、1mΩ至3Ω ESR时稳定
集成保护功能：
- 反向电流保护
- 反极性保护
- 过温保护
- 输出对地短路和电源短路保护
有两种5引脚SOT - 23封装可供选择：
- 标准SOT - 23（DBV）
- 热增强型SOT - 23（DYB）

应用领域

动力系统压力传感器
动力系统温度传感器
动力系统排气传感器
动力系统流体浓度传感器
车身控制模块（BCM）

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	2V~40V
	输出电流	70mA
	电源纹波抑制比(PSRR)	80dB
	压差	500mV@(70mA)
