- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

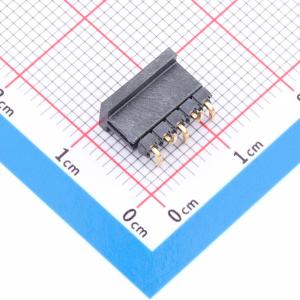

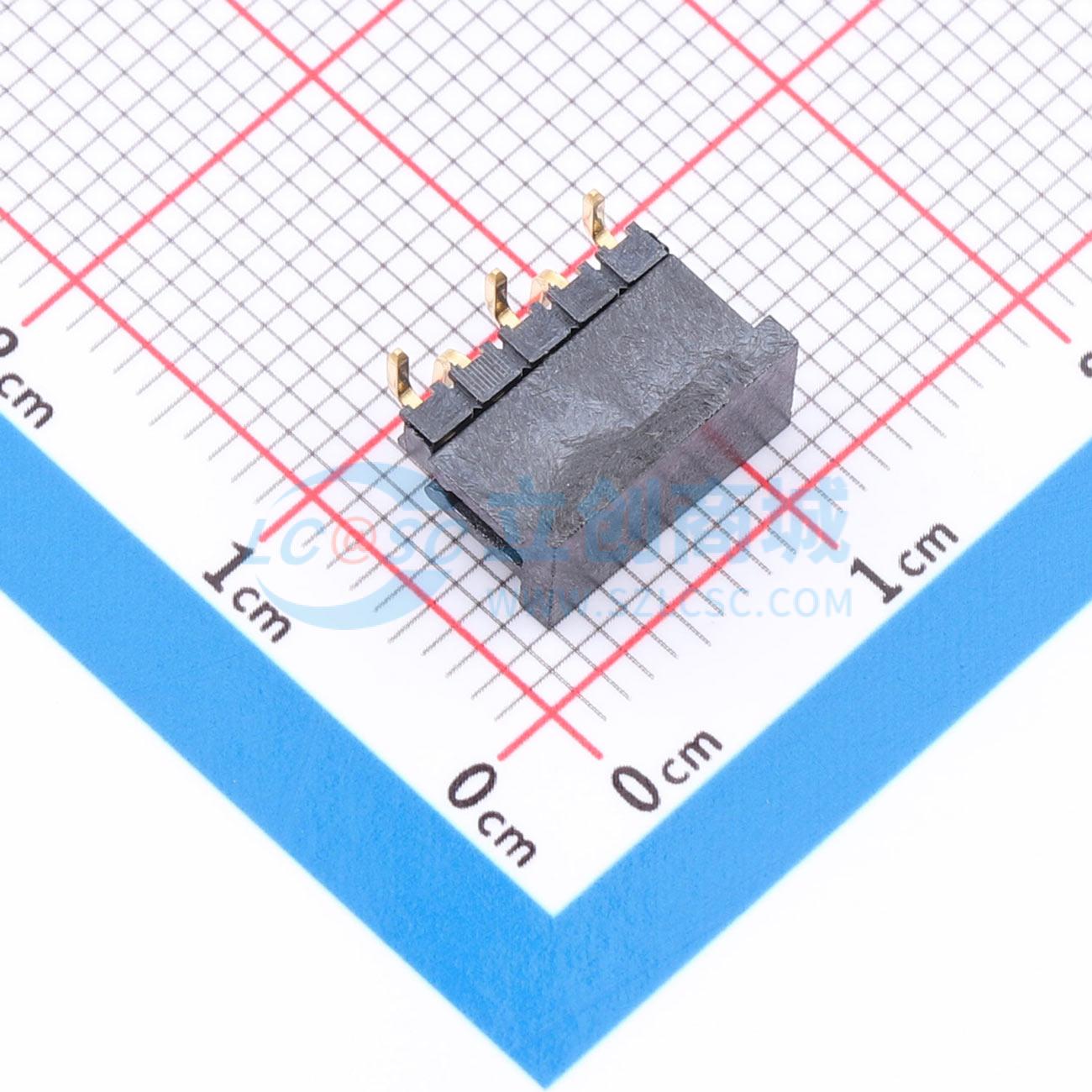

TMM-105-01-G-S-SM-P
1x5P 间距:2mm 方针 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2mm 端子排组件(R/A)
- 品牌名称
- SAMTEC
- 商品型号
- TMM-105-01-G-S-SM-P
- 商品编号
- C22181021
- 商品封装
- SMD,P=2mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 排针 | |
| 插针结构 | 1x5P | |
| 间距 | 2mm | |
| 行距 | - | |
| 圆针/方针 | 方针 | |
| 安装方式 | 立贴 | |
| 排数 | 单排 | |
| 总PIN位数 | 5P |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 3.2A | |
| 配合针长度 | 3.2mm | |
| 塑高 | 1.5mm | |
| 端接针长度 | - | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 金 | |
| 工作温度 | -55℃~+125℃ | |
| 颜色 | 黑色 |
商品特性
- G：接触区域10微英寸，尾部10微英寸镀金
- T：接触点和尾部为哑光镀锡
- S：接触区域30微英寸选择性镀金，尾部哑光镀锡
- L：接触区域10微英寸轻选择性镀金，尾部哑光镀锡
- F：接触区域3微英寸闪镀选择性镀金，尾部哑光镀锡
- H：接触区域30微英寸厚镀金，尾部3微英寸镀金
- TM：接触点和尾部为哑光镀锡
- LM：接触区域10微英寸轻选择性镀金，尾部哑光镀锡
- FM：接触区域3微英寸闪镀金，尾部哑光镀锡
- SM：接触区域30微英寸选择性镀金，尾部哑光镀锡
- 组装后最大允许弯曲度：每英寸0.005英寸
- 主体内引脚最大旋转角度：2°
- 最小推出力：0.5磅
- <C（带帽）>表示关键尺寸
- 括号[ ]内所有尺寸单位为毫米
- 接线柱区域不允许有载带痕迹
- 最大切削飞边：0.010[0.25]
- 引脚不允许从尾部填充，应从接线柱一侧填充
