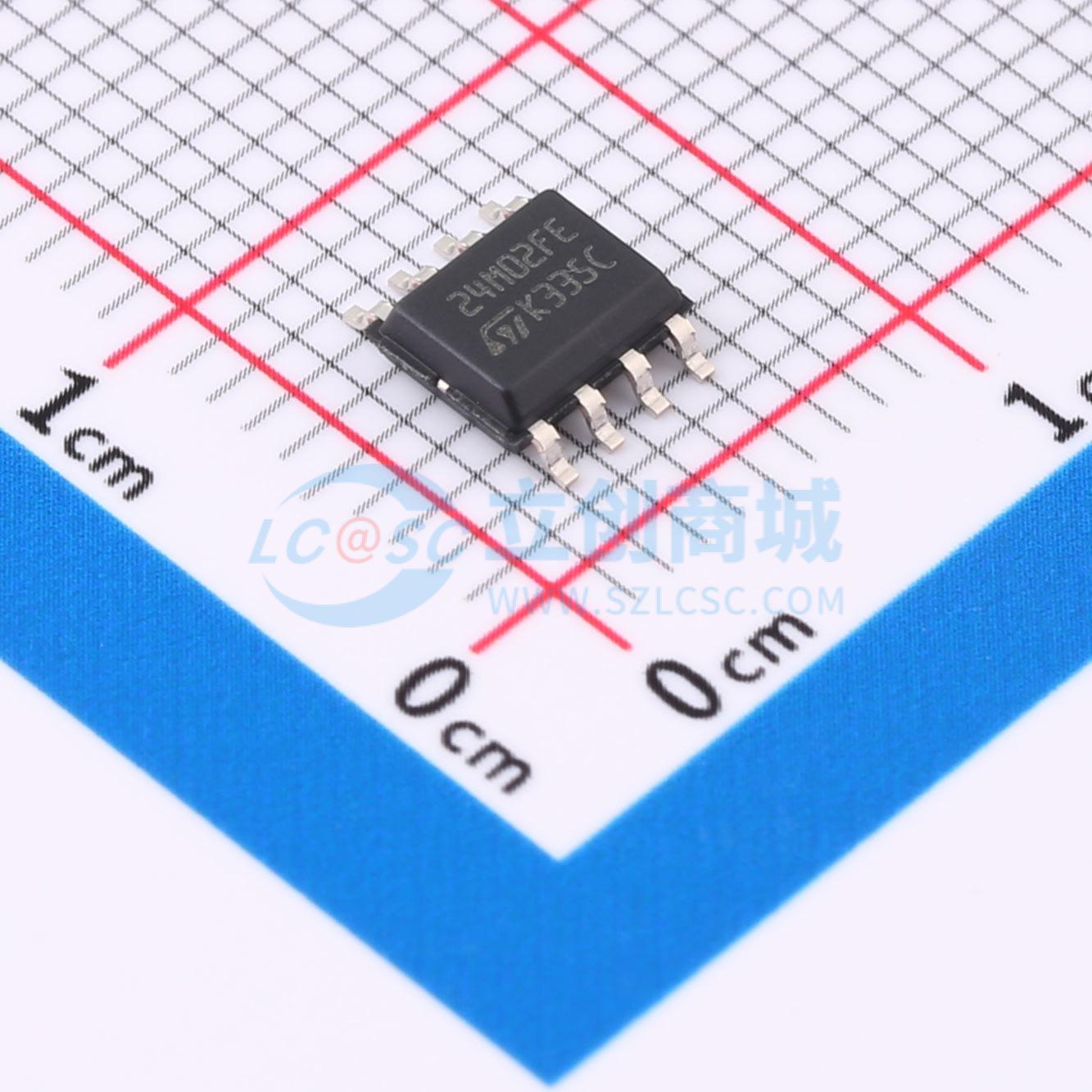

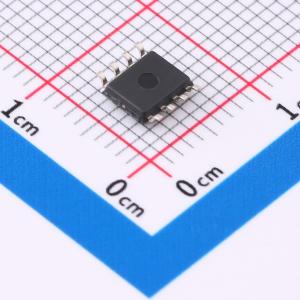

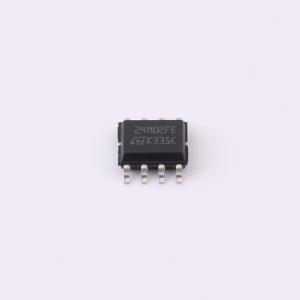

M24M02E-FMN6TP

2 Mbit串行I2C总线EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: M24M02E-F是一款2 Mbit的I²C兼容EEPROM（电可擦除可编程存储器），组织形式为256 K×8位。该器件可在1.6 V至5.5 V的电源电压下工作，时钟频率为1 MHz（或更低），环境温度范围为 -40℃至 +85℃。M24M02E-F提供三个8位寄存器
品牌名称: ST(意法半导体)
商品型号: M24M02E-FMN6TP
商品编号: C22143988
商品封装: SO-8
包装方式: 编带
商品毛重: 0.335克(g)

商品参数

	属性	参数值
	功能特性	内置上电复位(POR)；软件写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能
	工作电压	1.6V~5.5V
	工作温度	-40℃~+85℃
	工作电流	500uA
	待机电流	350nA
	读取访问时间(tA)	-

商品概述

M24M02E-F是一款2-Mbit I²C兼容EEPROM（电可擦可编程存储器），组织为256K×8位。该设备可在1.6V至5.5V的电源电压下工作，时钟频率为1MHz或更低，环境温度范围为-40℃至+85℃。M24M02E-F提供三个8位寄存器：设备类型标识符（DTI）寄存器永久锁定在只读模式；可配置设备地址（CDA）寄存器允许用户通过软件配置最多两种芯片使能地址；软件写保护（SWP）寄存器允许用户通过软件对部分或全部内存阵列进行写保护。此外，M24M02E-F提供一个额外的页面，称为识别页（256字节），可用于存储敏感应用参数，之后可永久锁定为只读模式。M24M02E-F有标准8引脚TSSOP8、SO8N、UFDFPN8封装以及带WC引脚的晶圆级芯片规模封装（WLCSP）5-ball封装。

商品特性

I²C接口兼容1MHz（快速模式增强版）、400kHz（快速模式）、100kHz（标准模式）
内存：2-Mbit（256-Kbyte）EEPROM，页大小256字节，额外256字节识别页
电源范围：1.6V至5.5V
工作温度范围：-40℃至+85℃
快速写周期时间：字节和页写入在4ms内（典型3.3ms）
增强ESD/闩锁保护，超过400万次写循环，200年以上数据保留，唤醒时间小于5μs
超低功耗：待机模式典型350nA，读电流典型100μA，写电流典型500μA
可配置设备地址寄存器、只读设备类型标识符寄存器、预编程设备地址、软件写保护寄存器、整个内存阵列硬件写保护、随机和顺序读模式
封装：SO8N、TSSOP8、UFDFPN8（ECOPACK2）、WLCSP5 5-ball

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	I2C
	存储容量	2Mbit
	时钟频率(fc)	1MHz
	写周期时间(Tw)	4ms
	数据保留 - TDR(年)	200年
	写周期寿命	400万次
