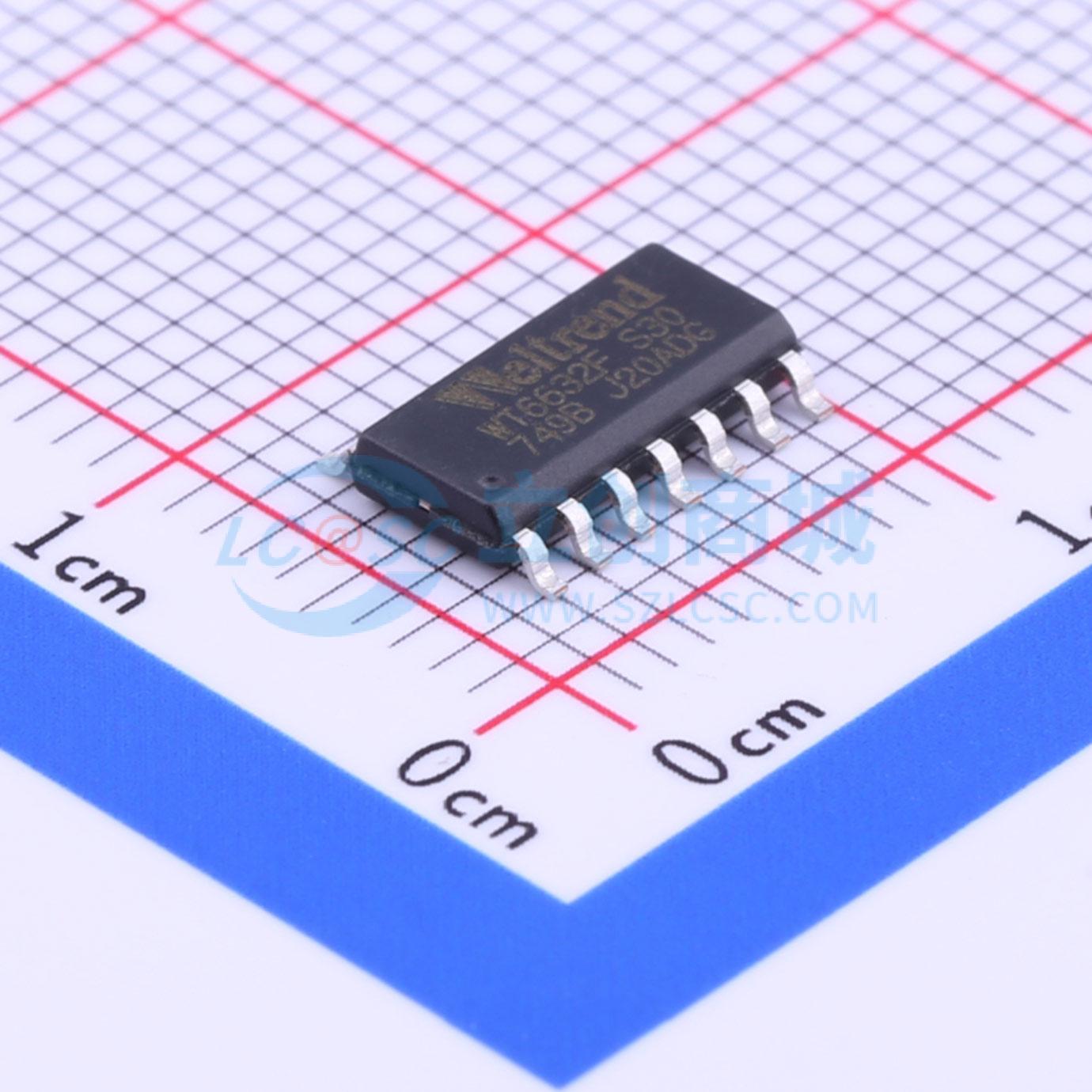

WT6632F-SG14BWT-S30
单击复制
单击复制
商品介绍
属性 | 参数值 | |
---|---|---|
商品目录 | USB转换芯片 | |
应用功能 | USB充电芯片 | |
接口协议 | - |
支持QC3.0和PD3.0协议。属于开关电源次级侧USB type C输出握手IC(支持30W输出功率)。
30W输出规格:5V 3A /9V 3A/ 12V 2.5A/15V 2A/20V 1.5A
WT6632F是一款高度集成的USB供电(PD)控制器,支持针对USB Type-C下行端口(源)充电应用(如旅行适配器,充电器和电源组)的USB PD 3.0规范。
WT6632F通过集成USB PD基带PHY,Type-C检测,并联稳压器,电压和电流监视器,阻断MOSFET控制电路以及一个8位MCU,使外部元件最小化,从而实现小尺寸和低BOM成本。 它支持3V至30V的宽工作电压范围,无需外部LDO。 为程序代码和用户配置数据提供多时间可编程(MTP)ROM。
---------------------------------------------------------
●USB Type-C下行端口(电源)
●USB PD 3.0基带通信
●内置分流稳压器,支持3V至20V VBUS输出
- 可编程恒定电压
- 可编程恒定电流
●可编程过压保护(OVP),欠压保护(UVP),过流保护(OCP)和过温保护(OTP)
●低压侧输出电流分流监视器
●支持USB BC1.2和QC3.0 HVDCP
●支持快速充电协议
●支持MIPI®电池接口V1.1(BIF)
●用于电压和电流监控的10位ADC
●8位MCU
- 实现电力传送消息协议和设备策略
- VBUS输出控制
- 电源保护
●多时间可编程(MTP)ROM
●外部阻断MOSFET控制
●内置放电MOS
●内部RC振荡器
●内部VDD调节器
●通用I / O
●串行接口:UART
●从模式I2C接口
●支持省电模式
●工作电压范围:3V?30V
●工作温度范围:-20°C?+ 105°C
●封装:14引脚SOP
