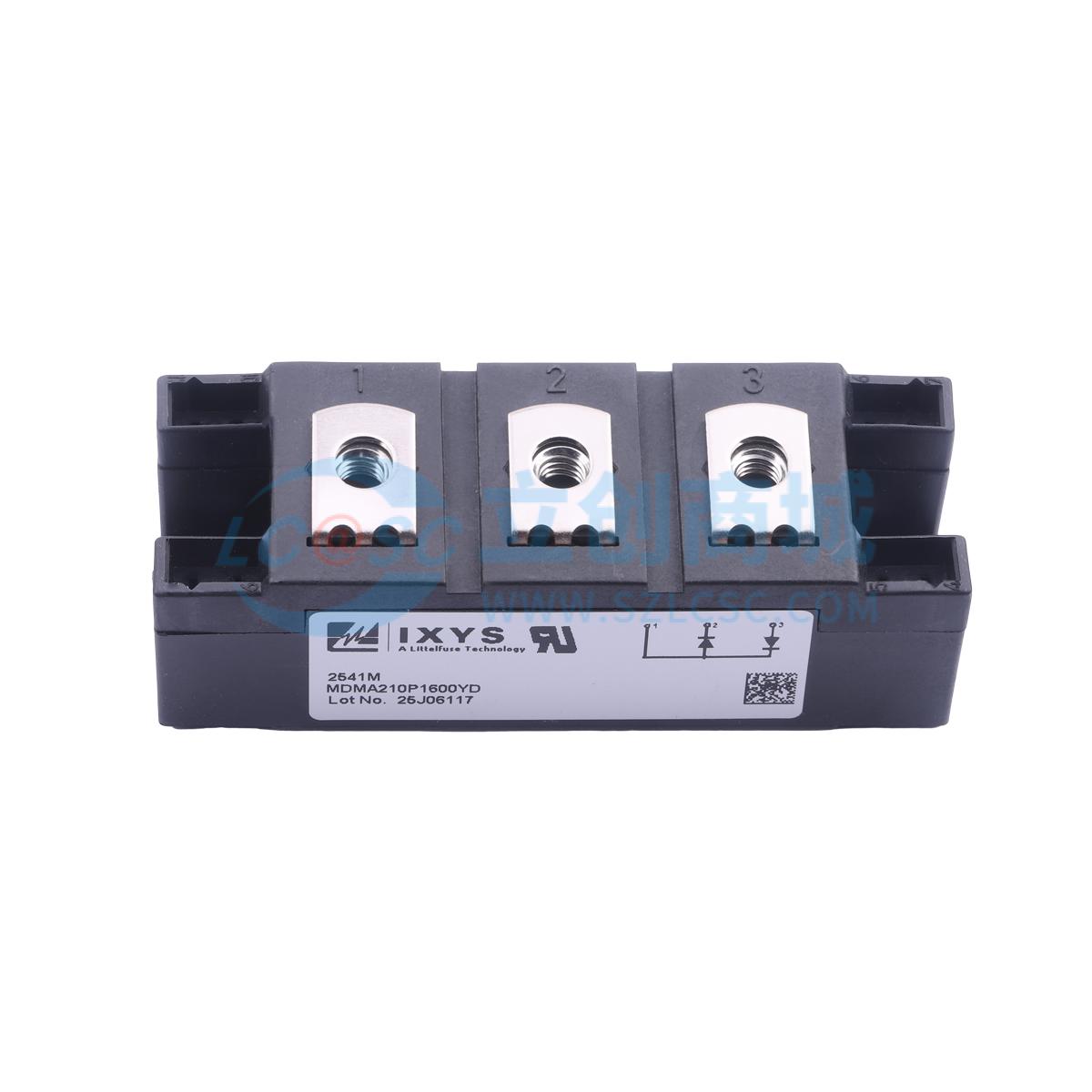

MDMA210P1600YD
标准整流模块，VRRM=2x1600V，IFAV=210A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- MDMA210P1600YD
- 商品编号
- C22072027
- 商品封装
- Y4-M6
- 包装方式
- 盒装
- 商品毛重
- 133.233333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对串联式 | |
| 正向压降(Vf) | 1.13V@210A | |
| 直流反向耐压(Vr) | 1.6kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 210A | |
| 反向电流(Ir) | 1mA@1600V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 6.6kA |
商品概述
该整流器模块型号为 MDMA210P1600YD，背面隔离。M 代表模块，D 代表二极管，M 代表标准整流器，A 表示最高耐压达 1800V，210 为电流额定值（单位：A），P 表示相臂，1600 为反向电压（单位：V），YD 代表 Y4 - M6。其阻断电压为 2×1600V，平均电流为 210A，正向电压为 1.04V。
商品特性
- 采用 DCB 陶瓷封装
- 改善温度和功率循环性能
- 采用平面钝化芯片
- 正向电压降极低
- 漏电流极低
应用领域
- 主整流二极管
- 单三相桥配置
- 直流电源设备电源
- PWM 逆变器输入整流器
- 电池直流电源
