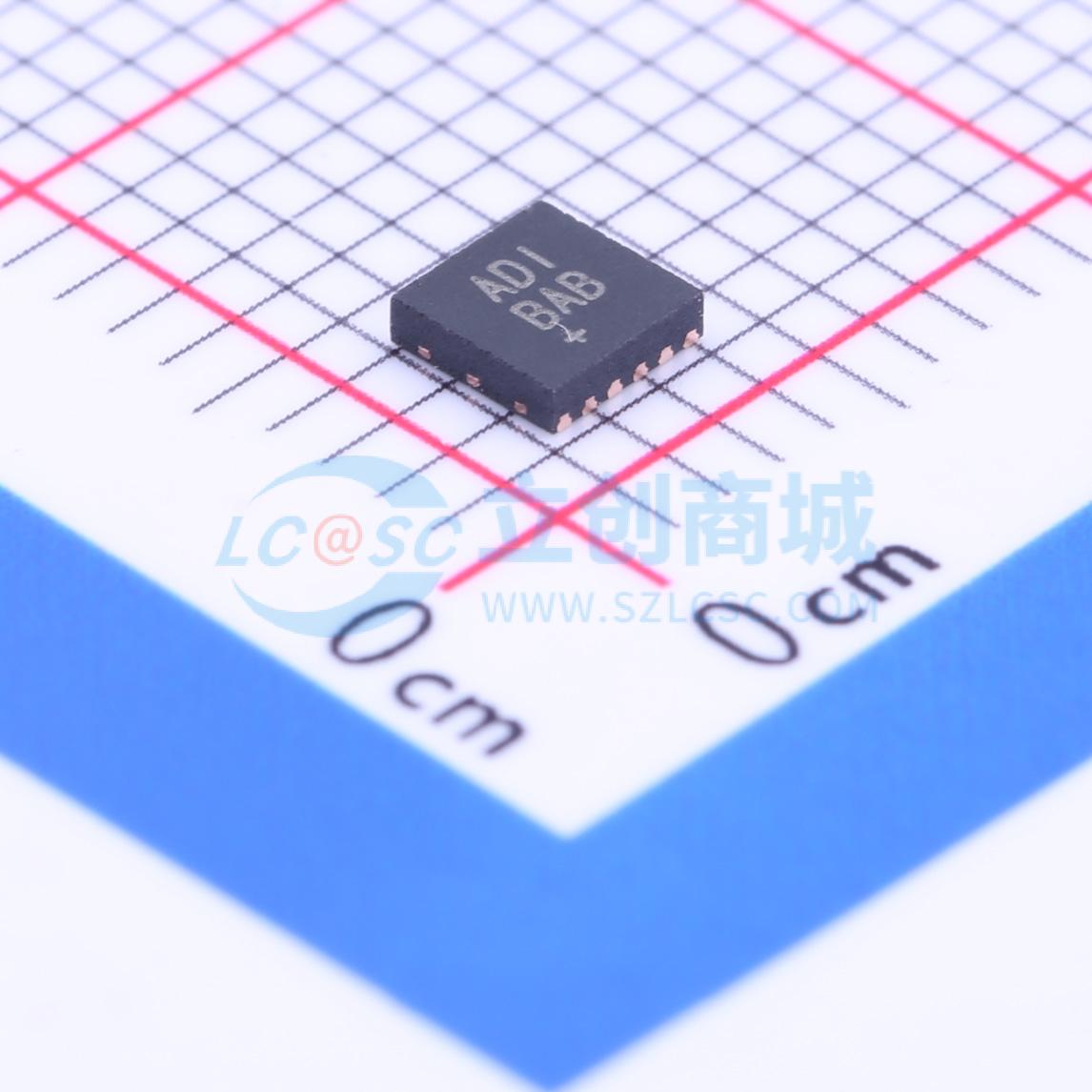

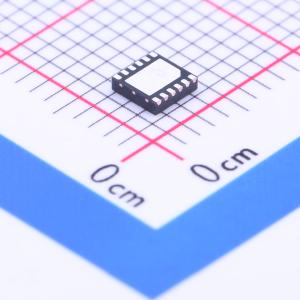

温馨提醒：图片仅供参考，商品以实物为准

MAX14870ETC+T

3A 有刷直流电机驱动芯片 36V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 紧凑的4.5V至36V全桥式直流电机驱动器、业内最小的4.5V–36V有刷直流电机驱动器/继电器驱动器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14870ETC+T
商品编号: C194048
商品封装: DFN-12(3x3)
包装方式: 编带
商品毛重: 2克(g)

商品参数

商品概述

MAX14870/MAX14872电机驱动器为驱动和控制电压在4.5V至36V之间的有刷直流电机和继电器提供了一种小型、低功耗且简单的解决方案。极低的驱动器导通电阻可降低功耗。这些驱动器采用无电荷泵设计，可减少外部元件数量并降低电源电流。集成的快速衰减电流调节功能允许用户调节电机启动峰值电流，且所需外部元件极少。独立的电压检测输入（SNS）可减少因寄生走线电阻导致的电流检测误差。 MAX14870/MAX14872具备直通保护和内部续流二极管，可吸收电机的感性电流。驱动器输出具有短路保护功能，可防止接地短路、电源短路以及M1和M2之间短路。低电平有效FAULT输出在故障条件下可指示热过载和过流情况。 MAX14870具有PWM和方向控制输入，而MAX14872具有正向和反向输入用于方向控制。 MAX14870/MAX14872采用12引脚（3mm×3mm）TDFN - EP封装，工作温度范围为 - 40℃至 + 85℃。

商品特性

小封装可处理高功率并减小电路尺寸
高达2.5A的电机峰值电流
节省空间的TDFN - EP（3mm×3mm）封装
灵活的4.5V - 36V电源，可延长电池续航时间
低功耗，运行时温度更低、续航更久
总桥导通电阻典型值为280mΩ
在30kHz/24V条件下，电源电流典型值为1mA
在12V条件下，待机电流最大值为10μA
简化设计，缩短产品上市时间
无电荷泵架构
电流调节仅需一个检测电阻
电流检测输入简化PCB布局
集成保护功能，提供可靠的驱动解决方案
驱动器具备短路保护
热关断和欠压锁定功能
诊断FAULT输出
工作温度范围为 - 40℃至 + 85℃

应用领域

打印机和扫描仪
继电器驱动器
自动售货机和游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	-
	输出电流	-
	峰值电流	3A

	属性	参数值
	工作电压	-
	导通电阻	280mΩ
	工作温度	-40℃~+85℃
