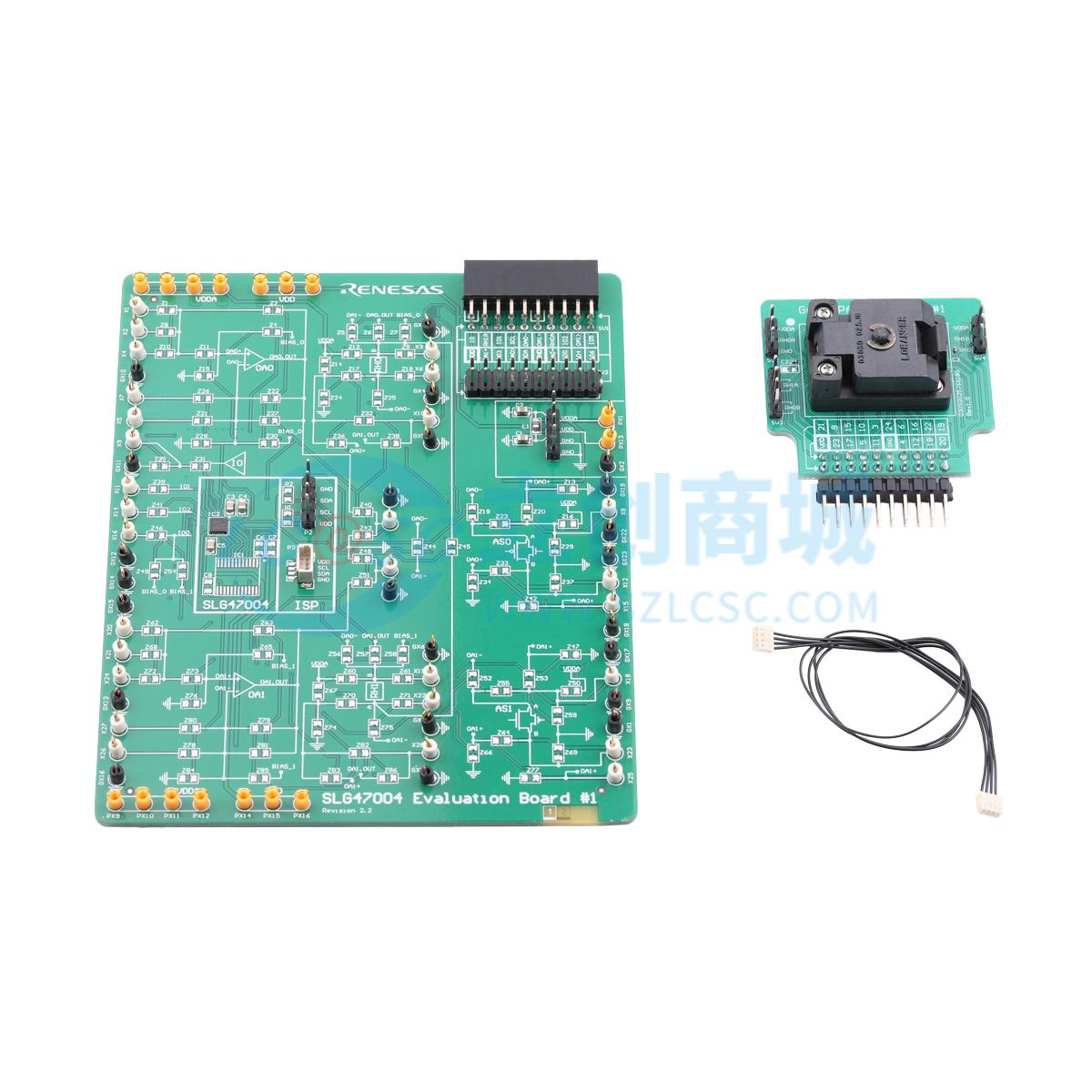

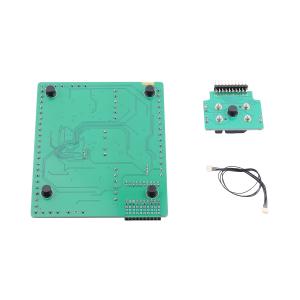

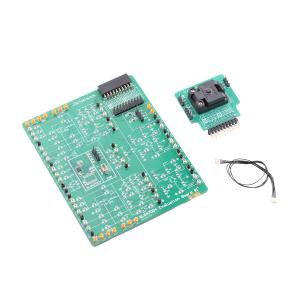

SLG47004V-EVB
GreenPAK可编程混合信号矩阵，具备系统内可编程性和高级模拟特性
- 描述
- 提供一个小型、低功耗的组件，用于常用的模拟信号处理和混合信号功能。通过将单个可调模拟组件与可配置逻辑结合使用，以最小的成本解决各种任务。用户通过对多次可编程非易失性存储器 (NVM) 进行编程，来配置互连逻辑、模拟和数字宏单元以及引脚。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- SLG47004V-EVB
- 商品编号
- C22038694
- 商品封装
- STQFN-24(3x3)
- 包装方式
- 盒装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可编程逻辑器件(CPLD/FPGA) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 集成温度传感器 |
商品概述
SLG47004是一种小型、低功耗的组件，适用于常见的模拟信号处理和混合信号功能。可单独调谐的模拟组件与可配置逻辑结合使用，能够以最低成本解决各种任务。用户通过编程多次可编程非易失性存储器（NVM）来配置互连逻辑、模拟和数字宏单元以及SLG47004的IO引脚，从而创建电路设计。
商品特性
- 两个可编程带宽运算放大器
- 三运放仪表放大器功能（包括额外的内部运放）
- 轨到轨输入
- 低静态电流
- 低偏移电压
- 模拟比较器模式
- 输入引脚的可选Vref电压连接
- 两个1024位数字电位器
- 用户定义自动修调选项
- 手动控制选项
- I2C控制选项
- 电位器模式
- 两个单刀单掷模拟开关
- 电压或电流源/沉模式
- 一个低偏移斩波比较器
- 两个低功耗通用ACMP
- ACMP采样模式
- 具有独立可选阈值的迟滞
- 三个电压参考
- 两个ACMP Vref输出缓冲器
- 一个高驱动缓冲器
- 十三个组合功能宏单元
- 三个可选的DFF/LATCH或2位LUT
- 一个可编程模式发生器或2位LUT
- 七个可选的DFF/LATCH或3位LUT
- 一个可选管道延迟或纹波计数器或3位LUT
- 一个可选的DFF/LATCH或4位LUT
- 七个多功能宏单元
- 六个可选的DFF/LATCH或3位LUT
- +8位延迟/计数器
- 一个可选的DFF/LATCH或4位LUT + 16位延迟/计数器
- 串行通信I2C协议接口
- 2-kbit (256×8) I2C兼容（2线）串行EEPROM仿真，带软件写保护
- 具有边沿检测器输出的可编程延迟
- 去毛刺滤波器或边沿检测器
- 三个振荡器
- 2.048 kHz振荡器
- 2.048 MHz振荡器
- 25 MHz振荡器
- 模拟温度传感器
- 上电复位
- 在系统可编程性
- 多次可编程存储器
- 宽范围电源：2.5V(±4%) 至 5V(±10%)VD
- 工作温度范围：-40℃ 至 +85℃
- 符合RoHS/无卤素
- 封装：24引脚STQFN，3 mm x 3 mm x 0.55 mm，0.4 mm间距
应用领域
- 调整精密阈值
- 传感器偏移修调/校准
- 可调模拟滤波器
- 运算放大器
- 可调增益和偏移
- 可调电压-电流转换
- 个人计算机和服务器
- PC外围设备
- 消费电子
- 数据通信设备
- 手持和便携式电子设备
- 智能手机和健身手环
- 笔记本和平板电脑
