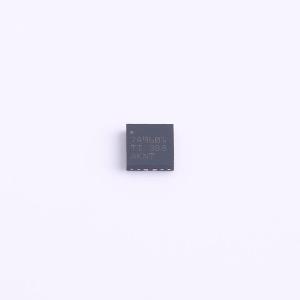

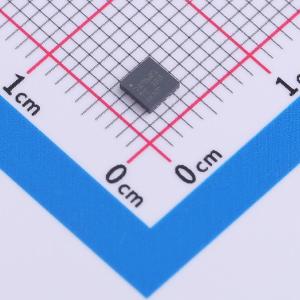

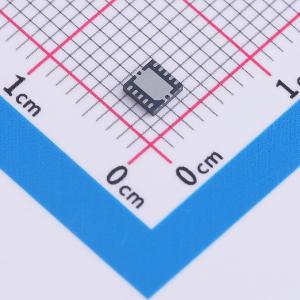

温馨提醒：图片仅供参考，商品以实物为准

TPS7A9601DSCR

400mV~5.5V 2A 5.7V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS7A96 是一款超低噪声 (0.5 μV_RMS)、低压降 (LDO) 稳压器，能够以仅 200mV 的压降提供 2A 电流。低压降与宽带宽误差放大器相结合，可在低工作裕量 (500mV) 和高输出电流 (1.75 A) 下实现非常高的 PSRR (1kHz 时为 104dB，1MHz 时为 48dB)。
品牌名称: TI(德州仪器)
商品型号: TPS7A9601DSCR
商品编号: C22015929
商品封装: WSON-10(3x3)
包装方式: 编带
商品毛重: 0.116728克(g)

商品参数

	属性	参数值
	静态电流(Iq)	-
	噪声	0.5uVrms
	功能特性	使能控制；工作状态指示；可调限流；可调软启动；热关断；输入欠压保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1

商品概述

TPS7A96 是一款超低噪声 (0.5μVRMS)、低压降 (LDO)稳压器，能够以仅 200mV 的压降提供 2A 电流。低压降与宽带宽误差放大器相结合，可在低工作裕量(500mV) 和高输出电流 (1.75 A) 下实现非常高的PSRR（1kHz 时为 104dB，1MHz 时为 48dB）。该器件的输出可通过外部电阻进行调节，范围为 0.4 V 至 5.5 V。该器件具有宽输入电压范围，支持低至 1.9V 和高达 5.7V 的工作电压。该器件具有可编程电流限制、可编程 PG 阈值和精密使能功能，从而能够在应用中进行更好的控制。该器件凭借高精度基准和宽带宽拓扑，可以轻松并联以实现更低的噪声和更高的电流。该器件具有 1% 的输出电压精度（在线路、负载和温度范围内）和可降低浪涌电流的软启动功能，专为敏感模拟低压器件供电而设计。

商品特性

超低输出噪声:0.5μVRMS（典型值 10Hz 至 100kHz）
高电源纹波抑制 (PSRR):100Hz 时为 94dB，1 kHz 时为 104dB，10 kHz 时为 76dB，100kHz 时为 58dB，1MHz 时为 48dB
整个线路、负载和温度范围内的精度:1%
低压降:160 mV (2 A)
宽输入电压范围:1.9 V 至 5.7 V
宽输出电压范围:0.4 V 至 5.5 V
并行通道，可实现更低的噪声和更高的电流
快速瞬态响应
精密使能和 UVLO
可编程电流限制
可编程 PG 阈值
可调启动浪涌控制
开漏电源正常状态 (PG) 输出
提供3.00mm × 3.00mm 10引脚 WSON封装

应用领域

宏远程无线电单元 (RRU)
室外回程单元
有源天线系统 mMIMO (AAS)
超声波扫描仪
实验室和现场仪表
传感器、成像和

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.7V
	输出电压	400mV~5.5V
	输出电流	2A
	电源纹波抑制比(PSRR)	48dB@(1MHz)
	压差	160mV@(2A)
