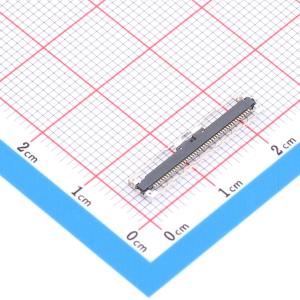

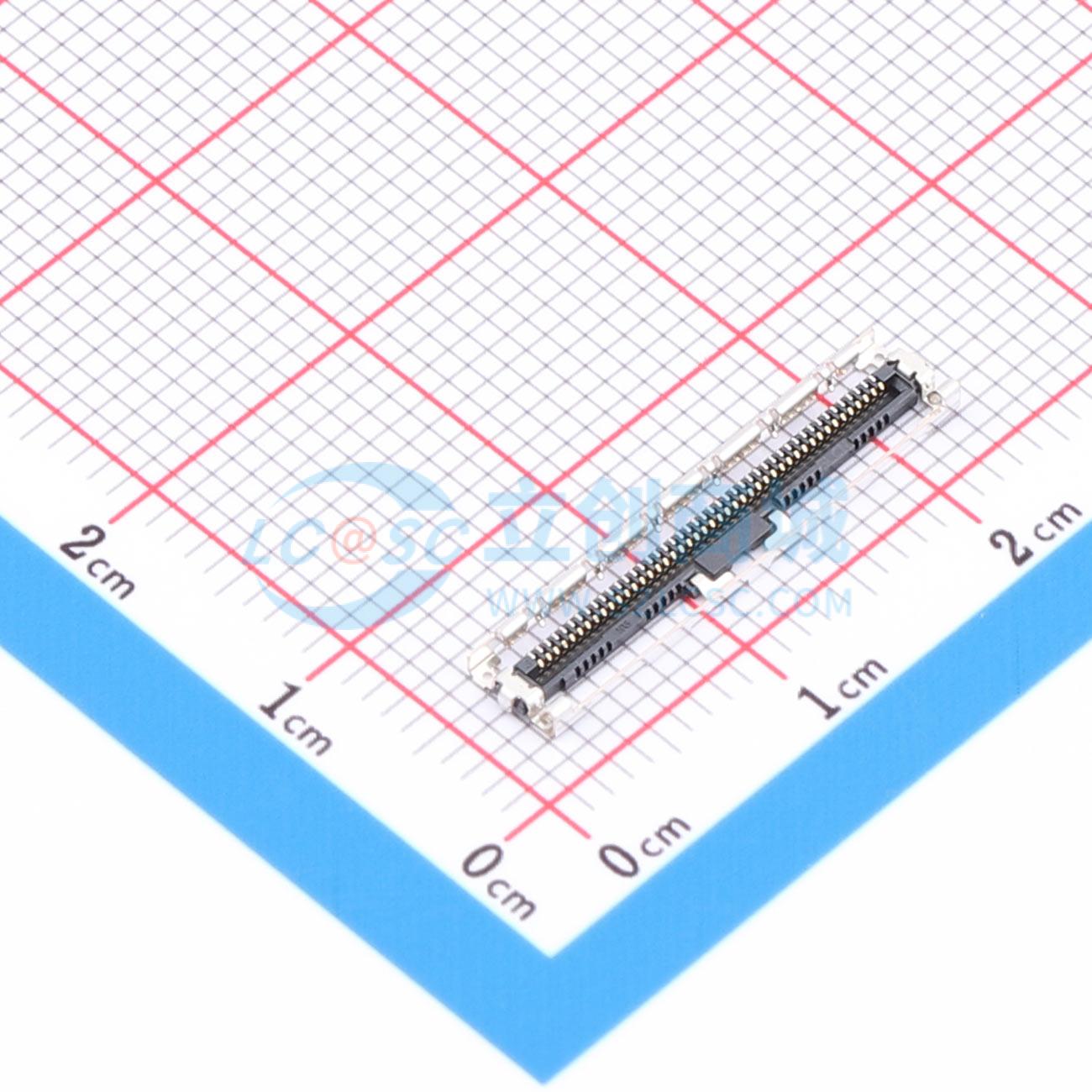

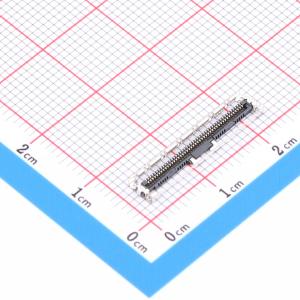

温馨提醒：图片仅供参考，商品以实物为准
DF36A-45S-0.4V(51)
1x45P 间距:0.4mm
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：支持高密度安装和小直径铰链:间距为0.4mm,垂直配合,节省空间,可轻松穿过小直径铰链。标准型配合高度为1.5mm,深度为4.4mm;节省空间型配合高度为1.5mm,深度为2.8mm;插头高度为1.33mm,深度为2.8mm。增强的屏蔽性能:采用金属外壳封闭连接器,插头外壳与插座外壳连接,使用多点接触接地弹簧确保稳定的接触可靠性(仅标准型使用接地弹簧)。可靠的接触设计,有效配合长度为0.4mm
- 品牌名称
- HRS(广濑)
- 商品型号
- DF36A-45S-0.4V(51)
- 商品编号
- C22001977
- 商品封装
- SMD,P=0.4mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x45P | |
| 间距 | 0.4mm | |
| 总PIN数 | 45P | |
| 排数 | 1 | |
| 每排PIN数 | 45 | |
| 额定电流 | 250mA |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 金 | |
| 工作温度 | -35℃~+85℃ | |
| 额定电压 | 30V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 黑色 | |
| X轴-板上底边长度(间距线) | 21.66mm |
商品特性
- 支持高密度安装和小直径铰链：间距仅0.4mm，垂直对接，节省空间，可轻松穿过小直径铰链。标准型：对接高度1.5mm，深度4.4mm。节省空间型：对接高度1.5mm，深度2.8mm。插头：高度1.33mm，深度2.8mm
- 增强屏蔽性能：采用金属外壳包裹连接器，将插头外壳与插座外壳相连。使用多点接触接地弹簧，确保接触可靠稳定（仅标准型使用接地弹簧）。高可靠接触设计（有效对接长度0.4mm）
- 可咔哒锁定设计：四点锁定设计，咔哒感明显，抗跌落性能出色
- 可靠接触设计：低外形，对接高度1.5mm，有效对接长度0.4mm。夹式接触设计，接触可靠性高
- 防焊料上吸：安装引脚间距0.4mm，便于安装。尽管外形低矮，但镍屏障可防止焊料上吸
- 坚固插头设计：插头由金属外壳从顶部和前部两个方向折叠覆盖而成。体积小巧，设计坚固
- 符合RoHS2和无卤标准：该连接器未使用超过标准值的氯或溴。*依据IEC61249 - 2 - 21定义，溴最大900 ppm，氯最大900 ppm，氯 + 溴总和最大1500 ppm
