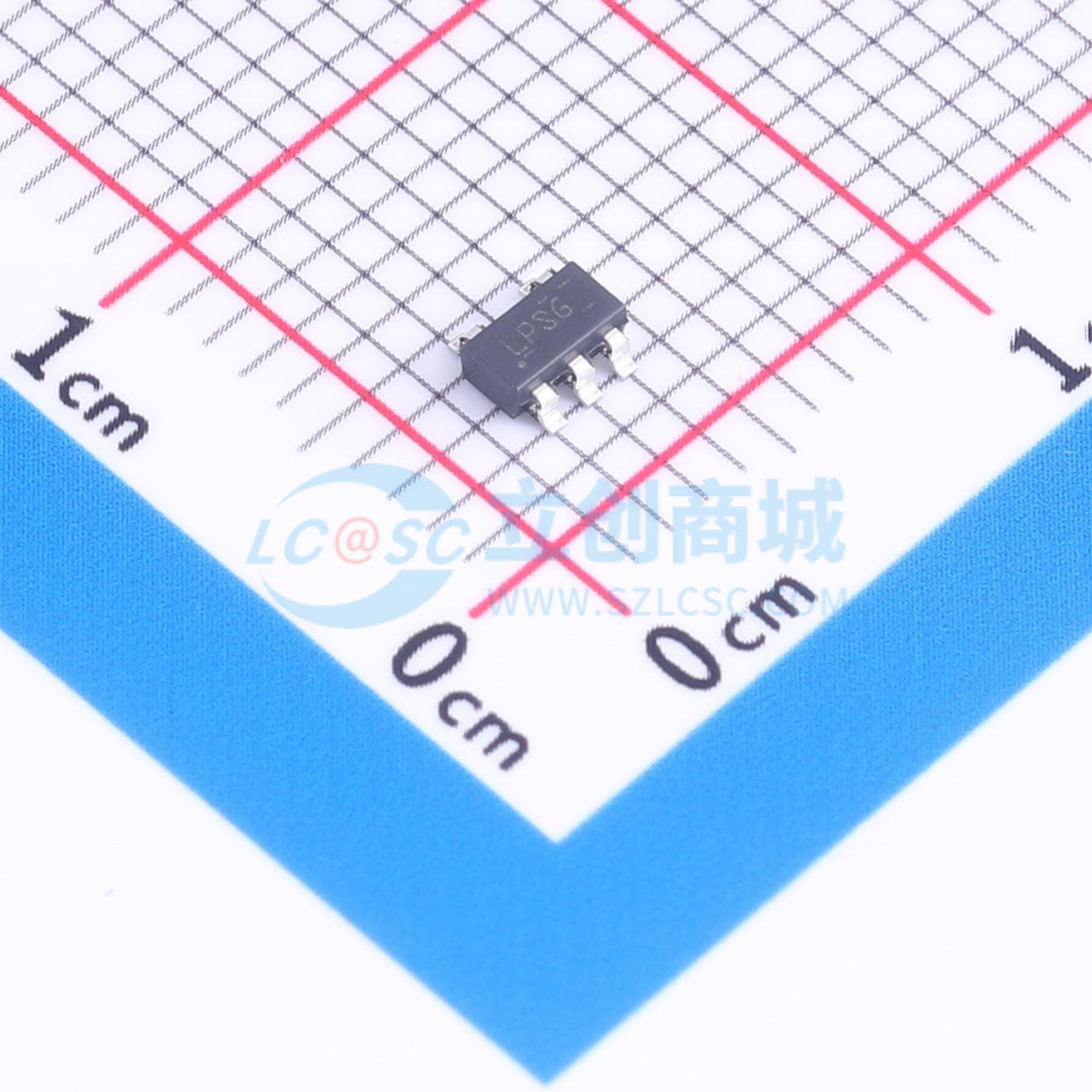

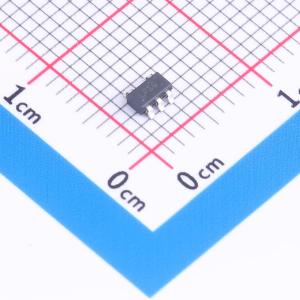

温馨提醒：图片仅供参考，商品以实物为准

LP2985-50DBVTM3

150mA低噪声低压差稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LP2985-50DBVTM3
商品编号: C21998419
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.059克(g)

商品参数

	属性	参数值
	压差	280mV@(150mA)
	噪声	30uVrms
	功能特性	使能控制；输入欠压保护；热关断；内置软启动；输出放电；过流保护
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

LP2985是一款固定输出、宽输入、低噪声低压差稳压器，新款芯片支持输入电压范围从2.5V至16V，最高可提供150mA的负载电流。新款LP2985支持1.2V至5.0V的输出范围。此外，新款LP2985在整个负载和温度范围内拥有±1%的输出精度，可满足低压微控制器(MCU)和处理器的需求。带10nF旁路电容时输出噪声低至30μVRMS，在1kHz时大于70dB、1MHz时大于40dB的宽电源抑制比(PSRR)性能，有助于衰减上游DC/DC转换器的开关频率，最大程度减少后级稳压滤波。新款芯片内置软启动机制，可降低启动过程中的浪涌电流，从而减少输入电容需求。芯片还内置过流和过温保护等标准保护功能。LP2985采用5引脚2.9mm×2.8mm SOT-23 (DBV)封装。

商品特性

新款芯片输入电压范围为2.5V至16V
新款芯片输出电压范围为1.2V至5.0V（固定输出，步长100mV）
A级（旧款芯片）输出精度±1%
标准级（旧款芯片）输出精度±1.5%
新款芯片输出精度±0.5%
新款芯片在负载和温度范围内输出精度±1%
输出电流最高可达150mA
新款芯片静态电流低:负载电流ILOAD为0mA时为71μA
新款芯片静态电流低:负载电流ILOAD为150mA时为750μA
旧款芯片关断电流典型值为0.01μA
新款芯片关断电流典型值为1.12μA
带10nF旁路电容时噪声低至30μVRMS
具备输出电流限制和热保护功能
新款芯片使用2.2μF陶瓷电容即可稳定工作
新款芯片电源抑制比高:1kHz时为70dB，1MHz时为40dB
工作结温范围为-40℃至+125℃
采用5引脚SOT-23 (DBV)封装

应用领域

洗衣机和干衣机
陆地移动无线电设备
有源天线系统mMIMO
无绳电动工具
电机驱动和控制板

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	16V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	78dB@(1kHz)
