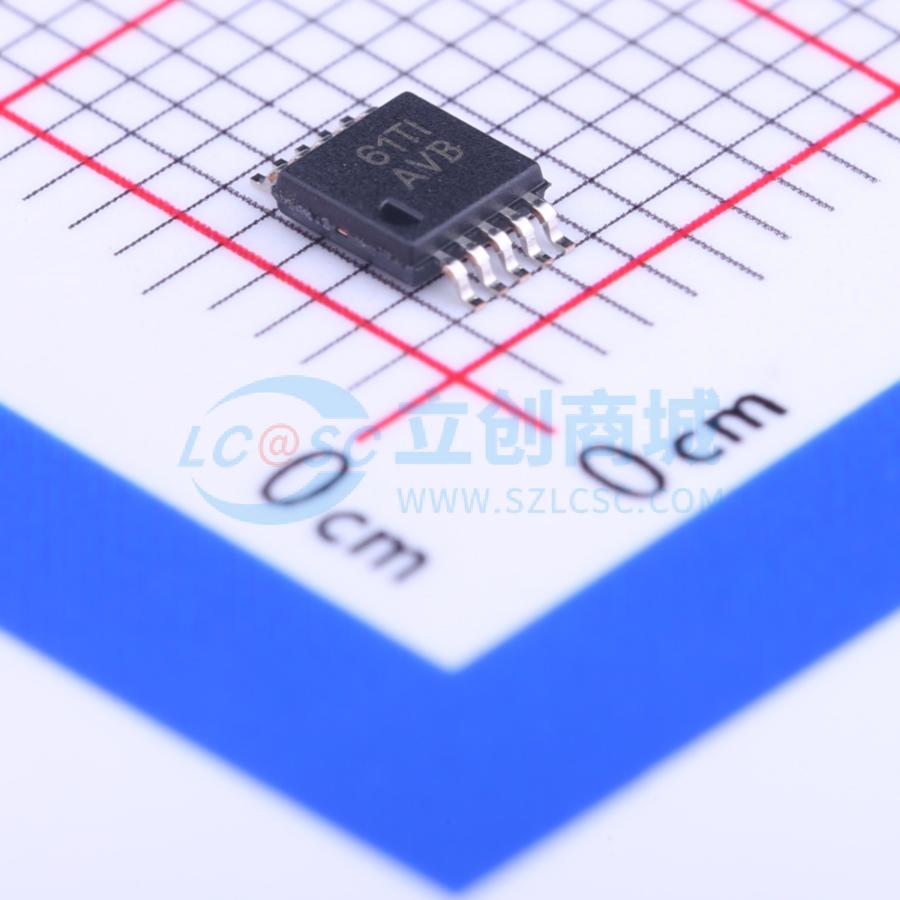

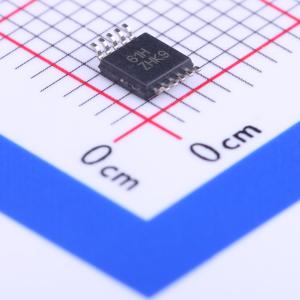

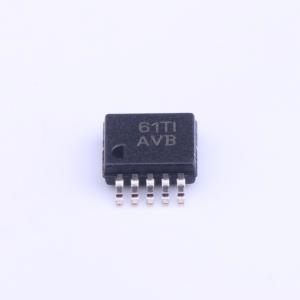

TPS60500DGSR

高效降压型电荷泵

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS60500 250mA 可调节 (0.8V-3.3V) 高效降压电荷泵
品牌名称: TI(德州仪器)
商品型号: TPS60500DGSR
商品编号: C22671
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

TPS6050x 系列器件是降压型电荷泵，可生成稳压的 3.3V、1.8V、1.5V 固定输出电压或可调输出电压。构建一个完整的高效直流/直流电荷泵转换器仅需四个小型陶瓷电容器。为了在较宽的输入电压范围内实现高效率，电荷泵会自动在三种不同的转换模式之间进行选择。输出端最大可提供 250mA 的输出电流。电源正常功能可监控输出电压，当输出电压升至其标称值的 97% 时，该功能输出高电平。

商品特性

稳压的 3.3V、1.8V、1.5V 输出电压或可调输出电压
最高 250mA 输出电流
1.8V 至 6.5V 输入电压
最高 90% 的效率
在电源、负载和温度变化时，输出电压容差为 3%
器件静态电流小于 40μA
包含输出电压监控器（电源正常）
内部软启动
关断期间负载与电池隔离
过温及过流保护
微型 10 引脚 MSOP 封装
提供评估模块 TPS60500EVM - 193

应用领域

个人数字助理
DSP 内核电源
手机
便携式仪器
网络音频播放器
电脑外设
USB 供电应用

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~6.5V
	静态电流(Iq)	75uA
	能量效率	90%

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	降压
	输出电压(Vout)	800mV~3.3V
	输出电流(Iout)	250mA
