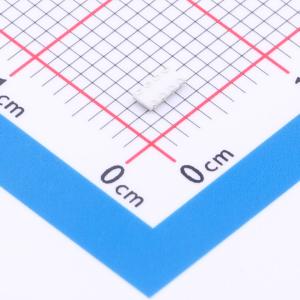

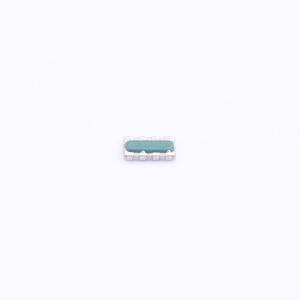

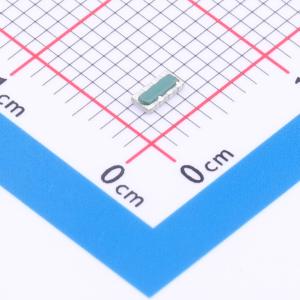

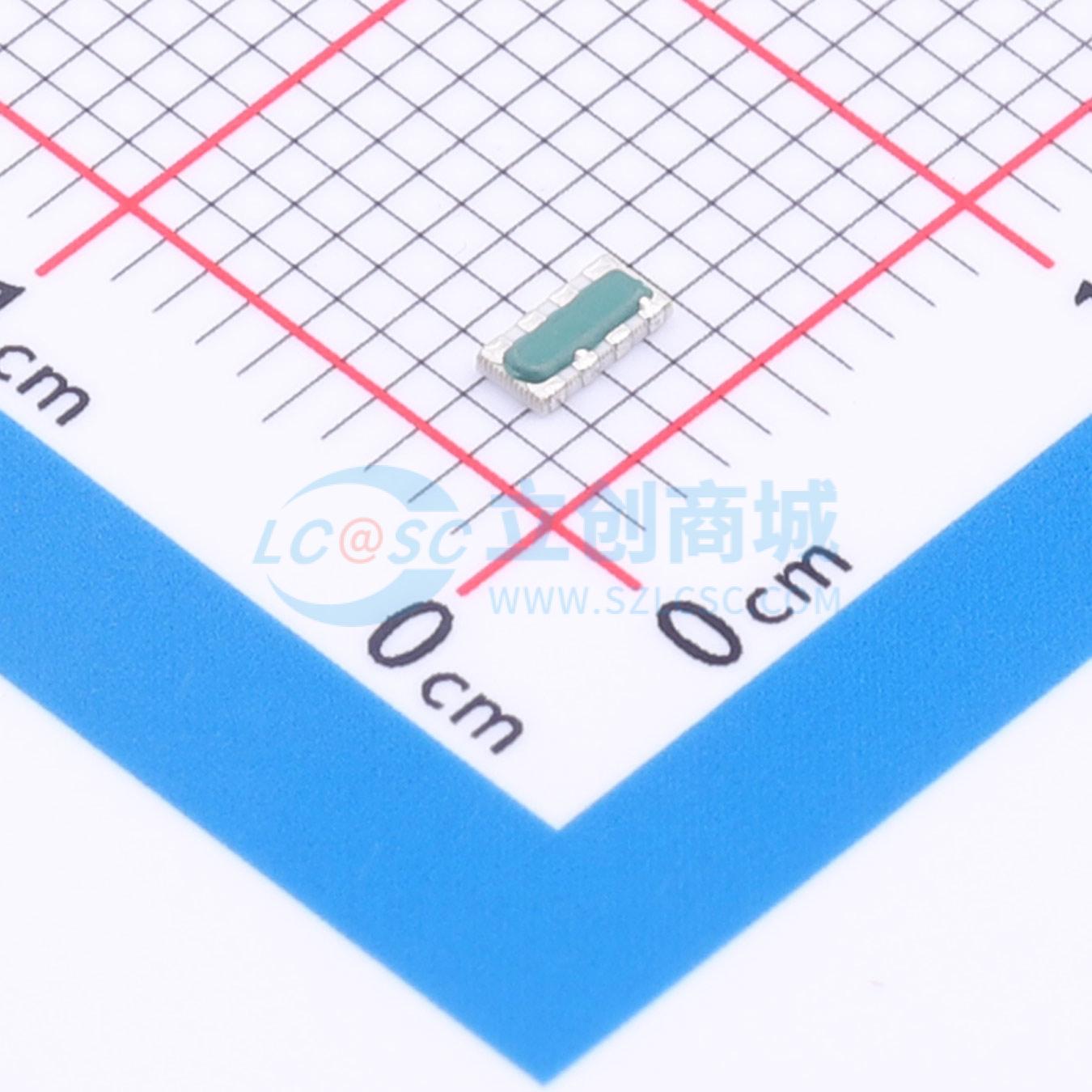

41206ESDA-TR1
四通道ESD抑制器，适用于高频低电压应用，可保护多达4条独立线路
- 品牌名称
- EATON(伊顿)
- 商品型号
- 41206ESDA-TR1
- 商品编号
- C21955952
- 商品封装
- 1206x4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | - | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+105℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.15pF |
商品特性
- 适用于高频、低压应用的ESD保护
- 一个器件可保护多达4条独立线路
- 超出IEC 61000-4-2规定的测试要求
- 极低电容
- 极低漏电流
- 快速响应时间
- 双向
- 表面贴装
- 焊接端子
- 符合RoHS标准
应用领域
- 计算机及相关设备，如调制解调器、键盘和打印机
- 便携式电子设备，如移动电话、测试设备和卡扫描仪
