温馨提醒：图片仅供参考，商品以实物为准

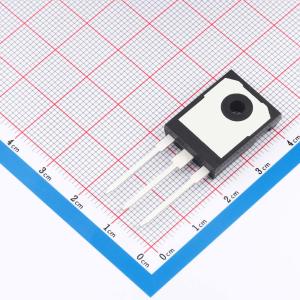

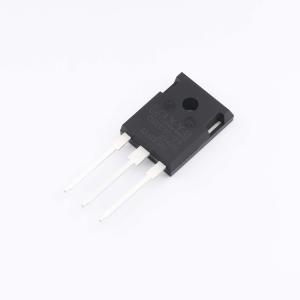

DSEC60-12A
1.2kV 30A
- 描述
- 特性：平面钝化芯片。极低的泄漏电流。极短的恢复时间。改善的热性能。极低的Irm值。非常软的恢复特性。应用：高频开关设备的反并联二极管。抗饱和二极管
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- DSEC60-12A
- 商品编号
- C21931717
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 2.74V@30A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 250uA@1200V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
HiPerFRED是一款高性能快速恢复二极管，具有低损耗和软恢复特性，采用共阴极结构。其反向重复峰值电压VRRM为1200V，平均正向电流IFAV为2x30A，反向恢复时间trr为40ns，型号为DSEC60 - 12A，背面为阴极。
商品特性
- 平面钝化芯片
- 极低的漏电流
- 极短的恢复时间
- 改善的热性能
- 极低的反向峰值电流Irm值
- 非常软的恢复特性
- 雪崩电压额定，确保可靠运行
- 软反向恢复，降低电磁干扰/射频干扰
- 低Irm可减少：
- 二极管内的功率损耗
- 换向开关的导通损耗
应用领域
- 高频开关设备的反并联二极管
- 抗饱和二极管
- 缓冲二极管
- 续流二极管
- 开关模式电源（SMPS）整流器
