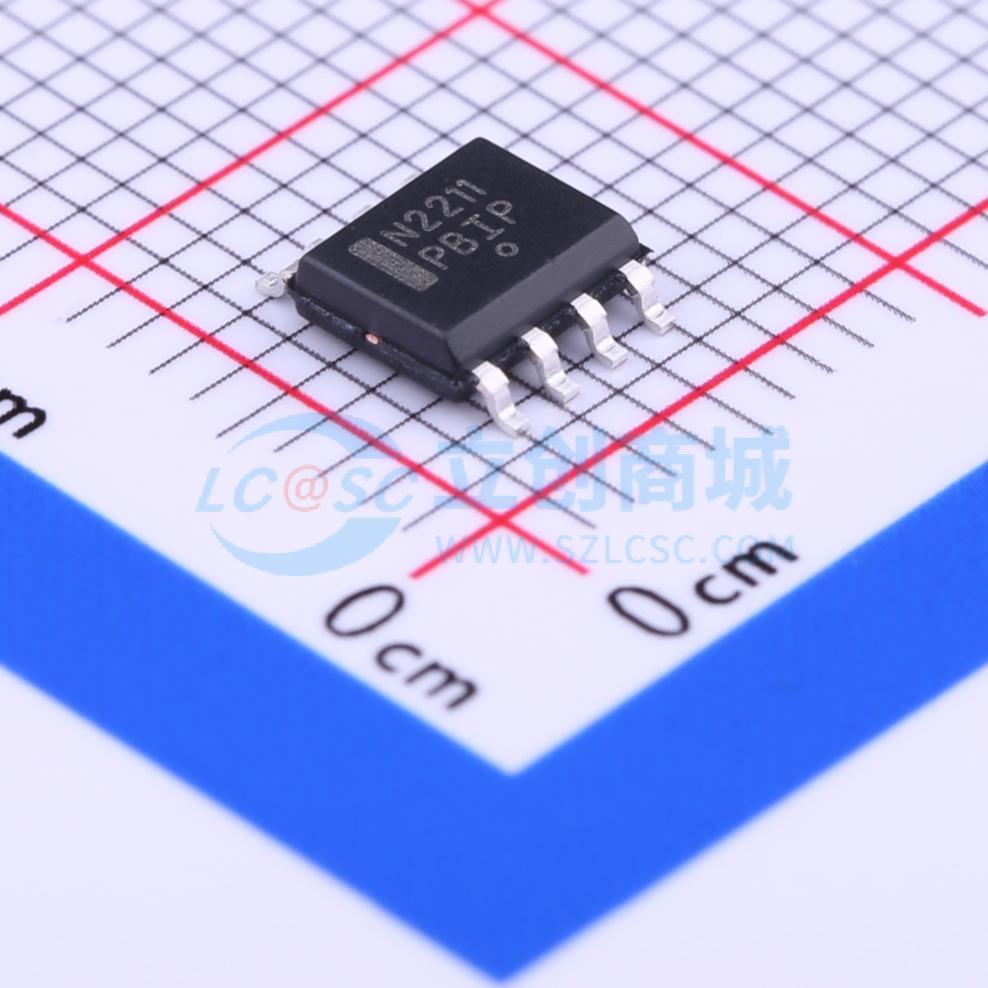

NCS2211DR2G
1.5W单声道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低失真，带差分输出和关断模式
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCS2211DR2G
- 商品编号
- C233753
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.5Wx1@4Ω | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 75dB |
商品概述
NCS2211 是一款高性能、低失真 A/B 类音频放大器。它能够向 8 Ω 扬声器桥接负载 (BTL) 提供 1 W 的输出功率。NCS2211 可以在宽温度范围内工作，并且适用于便携式应用中的单电源电压工作。
它具有低失真性能，典型 THD+N 为 0.2% @ 1 W，并集成了关断/使能功能以延长电池寿命。关断/使能功能可以将静态电流降低到 1 μA 的最大值。
NCS2211 专为在 -40°C 至 +85°C 的温度范围内工作而设计，并提供 8 引脚 SOIC 封装和 3 x 3 mm DFN8 封装。SOIC 封装与同等功能的竞争设备引脚兼容，DFN8 封装也是如此。DFN8 具有仅为 70°C/W 的低热阻，并具有暴露的金属焊盘，以促进热量传导至铜 PCB 材料。
低失真、高功率、低静态电流和小封装使 NCS2211 适用于笔记本电脑、台式电脑、PDA 和扬声器电话等应用。
