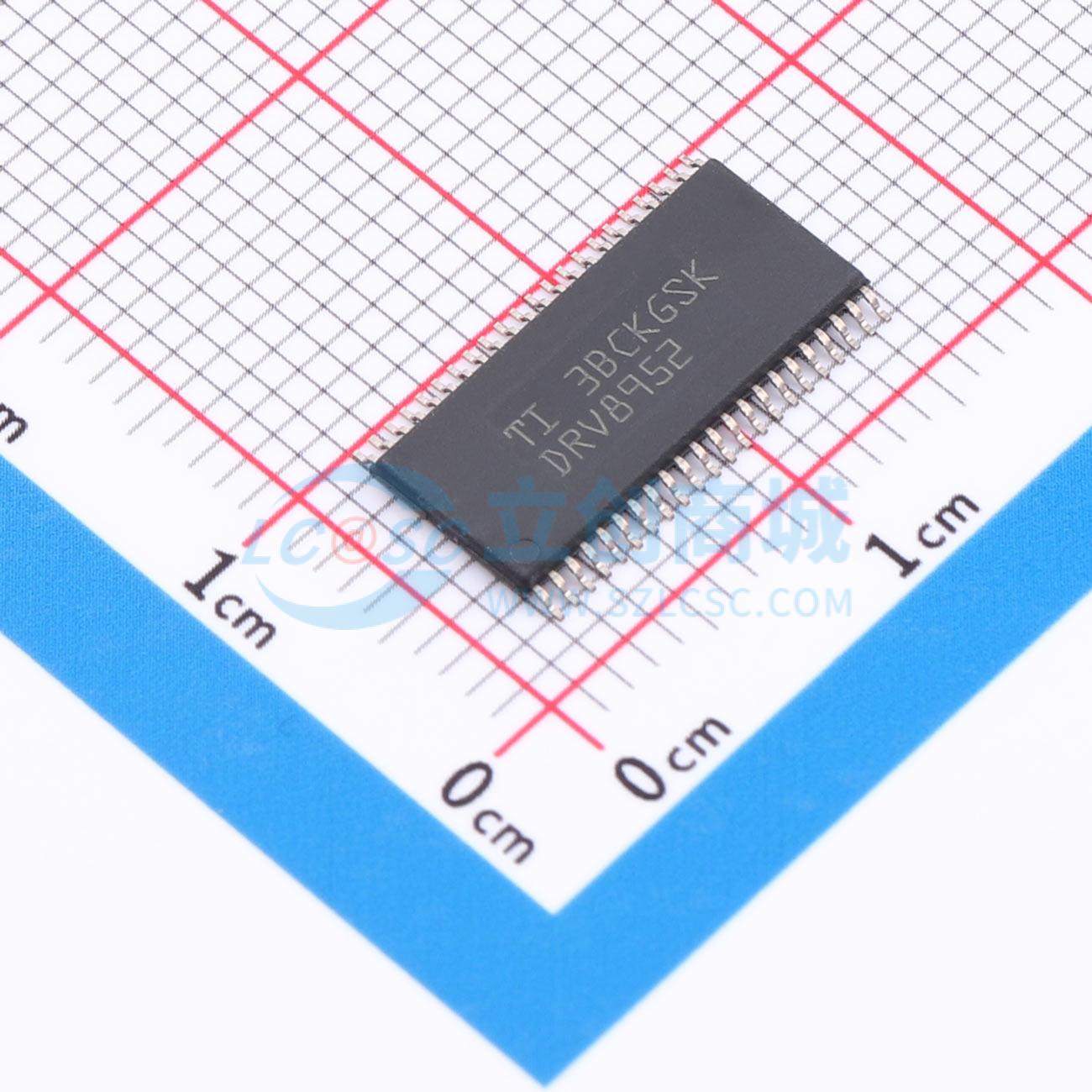

DRV8952DDWR实物图

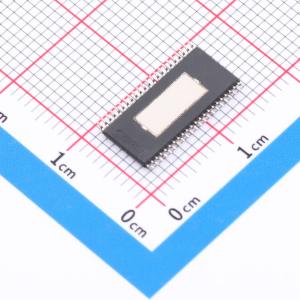

  • DRV8952DDWR商品缩略图
  • DRV8952DDWR商品缩略图
  • DRV8952DDWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

DRV8952DDWR

具有电流检测输出的四通道半桥驱动器

描述
四通道半桥驱动器– 独立控制每个半桥。可驱动各种类型的负载,如多达四个螺线管或阀门、一个步进电机、两个有刷直流电机、一个或两个热电冷却器 (TEC)、一个三相无刷直流电机、一个三相永磁同步电机 (PMSM)。集成式电流检测和调节,高侧 MOSFET 上的电流检测,每个半桥 (DDW) 的 IPROPI 输出,最大电流下为 5% 检测精度,可选外部检测电阻。与 DRV8955PWP、DRV8962DDW 引脚对引脚兼容。
品牌名称
TI(德州仪器)
商品型号
DRV8952DDWR
商品编号
C21860344
商品封装
HTSSOP-44​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数4
工作电压4.5V~55V
上升时间(tr)140ns
下降时间(tf)70ns
属性参数值
传播延迟 tpLH600ns
传播延迟 tpHL600ns
工作温度-40℃~+125℃
输入高电平(VIH)1.5V~5.5V
输入低电平(VIL)0V~600mV
静态电流(Iq)3uA
功能特性使能关断;死区时间控制;充电泵升压

商品概述

DRV8952 是一款宽电压、高功率、四通道半桥驱动器,适用于各种工业应用。该器件最高支持 55V 的电源电压;导通电阻接近 50mΩ 的集成式 MOSFET 允许 DDW 封装的每个输出端产生高达 5A 的电流,允许PWP 封装的每个输出端产生高达 4A 的电流。该器件可用于驱动最多四个螺线管或阀门、一个步进电机、两个有刷直流电机、一个 BLDC 或 PMSM 电机以及最多两个热电冷却器(珀耳帖元件)。器件的输出级包括配置为四个独立半桥的 N 沟道功率 MOSFET、电荷泵稳压器、电流检测和调节电路、电流检测输出以及保护电路。高侧 MOSFET 上的集成电流检测功能可让器件在负载从输出端接地时调节电流。利用可调外部电压基准(VREF),可设置电流调节限值。对于 DDW 封装,该器件还提供四个比例电流输出引脚,每个引脚对应一个半桥高侧 FET。可选的外部检测电阻可从 PGND 引脚连接到系统接地。该器件提供一种低功耗睡眠模式,可实现超低静态电流。提供的内部保护特性包括:电源欠压锁定(UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP)保护和器件过热 (OTSD) 保护。DRV8952 采用热增强型 44 引脚 HTSSOP (DDW) 和 28 引脚 HTSSOP (PWP) 封装。

商品特性

  • 四通道半桥驱动器,可独立控制每个半桥
  • 4.5V 至 55V 工作电源电压范围
  • 低 RDS(ON):每个 FET 50mΩ(24V,25℃)
  • 高电流容量:DDW 封装每路输出电流高达 5A,PWP 封装每路输出电流高达 4A
  • 可驱动多种类型负载,支持多达四个螺线管或阀门、一个步进电机、两个有刷直流电机、一个或两个热电冷却器 (TEC)、一个三相无刷直流电机、一个三相永磁同步电机 (PMSM)
  • 集成式电流检测和调节
  • 高侧 MOSFET 上的电流检测
  • 每个半桥 (DDW) 提供 IPROPI 输出
  • 最大电流下检测精度为 5%
  • 可选外部检测电阻
  • DDW 封装提供单独的逻辑电源电压 (VCC)
  • DDW 封装支持可编程输出上升/下降时间
  • DDW 封装支持可编程故障恢复方法
  • 支持 1.8V、3.3V、5.0V 逻辑输入
  • 低电流睡眠模式 (3µA)
  • 内置保护特性:VM 欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、过流保护 (OCP)、热关断 (OTSD)、故障状态输出 (nFAULT)

应用领域

  • 工厂自动化
  • 步进驱动器
  • 机器人
  • 医疗成像
  • 诊断和设备
  • 舞台照明
  • PLC
  • TEC 驱动器
  • BLDC 电机模块
  • 有刷直流电机驱动器
  • 步进电机驱动器
