商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 500mV~4.2V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 52dB@(1MHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 45mV | |
| 静态电流(Iq) | - | |
| 噪声 | 1.2uVrms | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | - |
商品概述

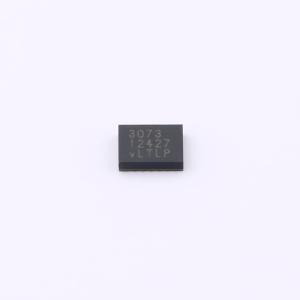

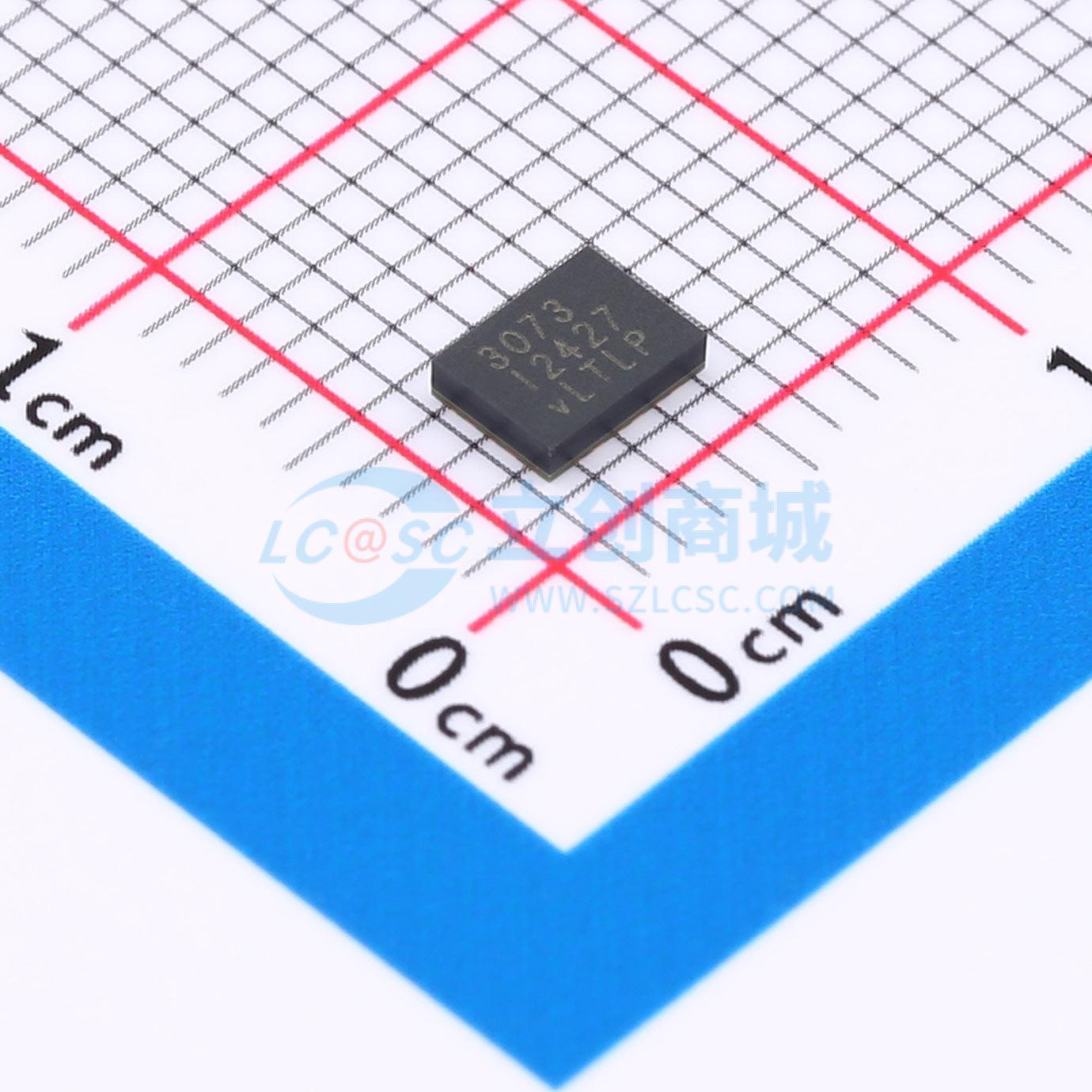

LT3073是一款低压、超低噪声、超快速瞬态响应线性稳压器。该器件可提供高达3A的电流，典型压差为45mV。使用4.7μF的参考旁路电容可将输出电压噪声降至1.2μV_RMS。宽带宽和高电源抑制比（PSRR）允许使用小型陶瓷电容，节省了大容量电容并降低了成本。LT3073非常适合为高性能FPGA、数据转换器、射频（RF）和对噪声敏感的信号链应用供电。 输出电压可通过数字方式调节，在0.5V至1.2V范围内以50mV为增量，在1.2V至1.8V范围内以100mV为增量，还可选择2V、2.5V、3V、3.3V和4.2V的离散电平。LT3073的单位增益操作可提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，与编程输出电压无关。此外，LT3073集成了独特的跟踪功能（VIOC），用于控制上游开关稳压器，以保持LT3073两端的电压恒定并最小化功耗。 精密电流监测器可为系统能量管理提供功率监测，而精密电流限制功能允许用户减小输入电源的尺寸和成本。内置保护功能包括欠压锁定（UVLO）、内部电流限制和带迟滞的热关断。LT3073采用紧凑的22引脚（3mm X 4mm）LQFN封装（具有QFN焊盘的层压封装）。
商品特性
- 超低RMS噪声：1.2μV_RMS（10Hz至100kHz）
- 超低点噪声：10kHz时为3nV/√Hz
- 超低1/f噪声：0.1Hz至10Hz范围内为7μV_p.p
- 高频PSRR：1MHz时为52dB
- 超快速瞬态响应
- 压差：典型值45mV
- 数字可编程输出电压（VOUT）：0.5V至4.2V
- 输出容差：在电压、负载和温度范围内为±0.5%
- 精密电流监测器：3A时精度为±3%
- 可编程电流限制：3A时为±3%
- 输入范围：0.6V至5.5V
- 数字输出裕量调节：±2.5%
- 使用陶瓷输出电容稳定（最小10μF）
- 可并联多个器件以获得更大电流
- VIOC引脚用于控制上游开关转换器
- 精密使能/欠压锁定（UVLO）
- 电源正常（PG）标志
- 温度监测
- 22引脚（3mm x 4mm）LQFN封装
应用领域
- 射频电源：锁相环（PLL）、压控振荡器（VCO）、混频器、低噪声放大器（LNA）、功率放大器（PA）
- 高速/高精度数据转换器
- 低噪声仪器
- 开关电源后置稳压器、FPGA和DSP电源
- 医疗应用
