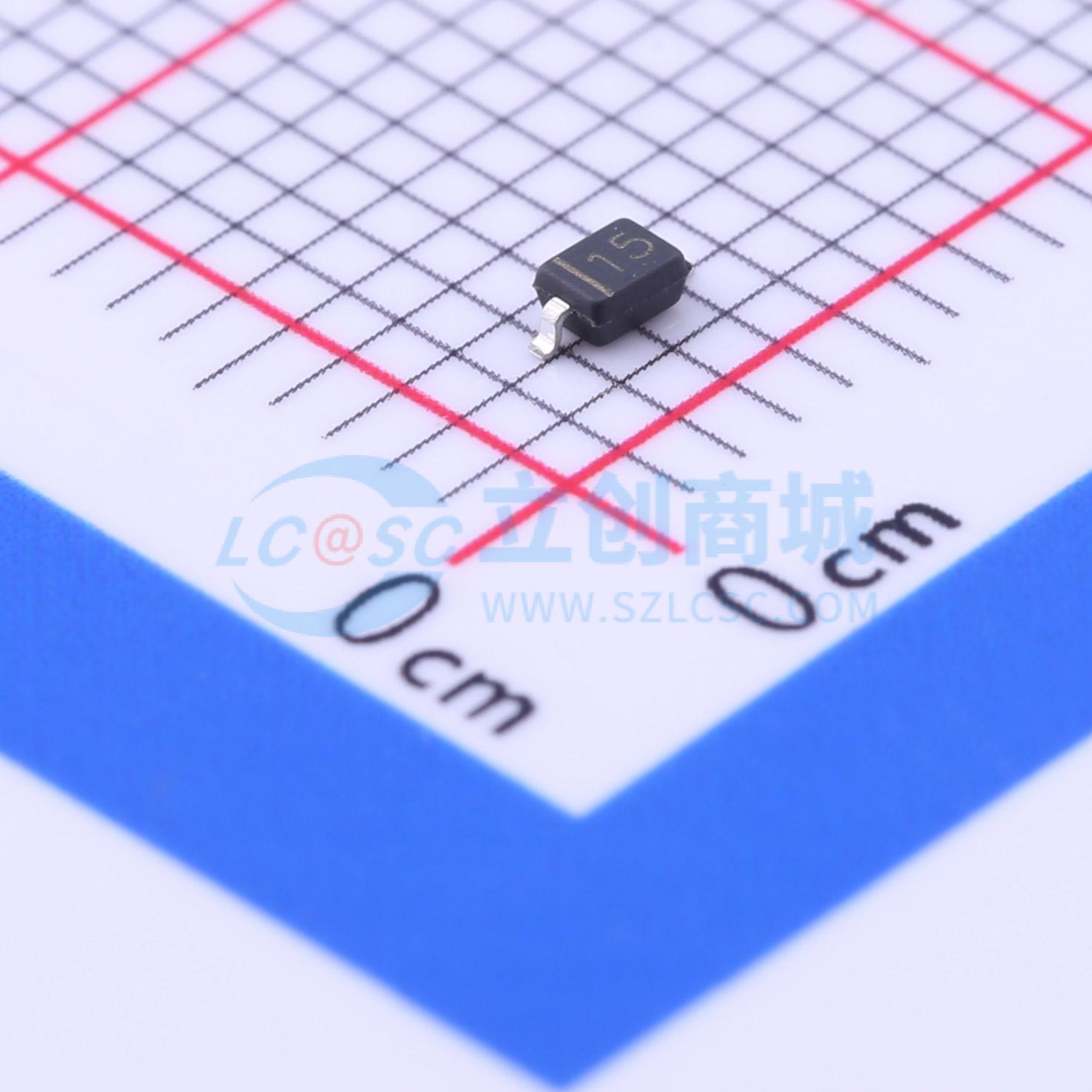

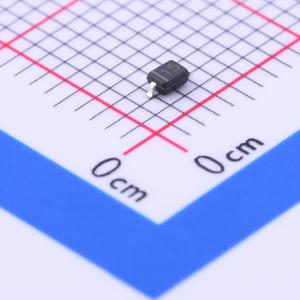

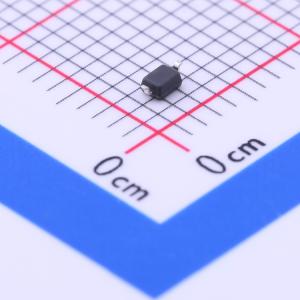

温馨提醒：图片仅供参考，商品以实物为准
AQ4023-01FTG
AQ4023-01FTG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VRWM=15V,IPP=12A
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ4023-01FTG
- 商品编号
- C232433
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 37.5V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.3pF |
商品概述
AQ4023系列分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，用于单向或双向保护，以抵御静电放电（ESD）和雷电感应浪涌事件。这些组件能够根据IEC 61000 - 4 - 5第二版标准（tp = 8/20μs）安全吸收高达12A的电流，且性能不会下降，同时符合IEC 61000 - 4 - 2国际标准，最低可承受±30kV的ESD。低负载电容和高浪涌能力使其非常适合保护诸如xDSL等电信端口以及其他高压、高速传统接口。
商品特性
- 静电放电（ESD），符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
- 电快速瞬变脉冲群（EFT），符合IEC 61000 - 4 - 4标准，40A（5/50ns）
- 雷电浪涌，符合IEC 61000 - 4 - 5第二版标准，12A（tp = 8 / 20μs）
- 低电容1.3pF（@ VR = 0V）
- 低泄漏电流
- 单向和双向配置
- 小型SOD323封装，适配0805焊盘
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
- 无卤、无铅且符合RoHS标准
应用领域
- xDSL接口
- RS - 232接口
- RS - 485接口
- 电源端口
- 安全设备
- 仪器仪表
- 医疗设备
- 计算机及外设
- CAN总线保护
- 汽车应用
