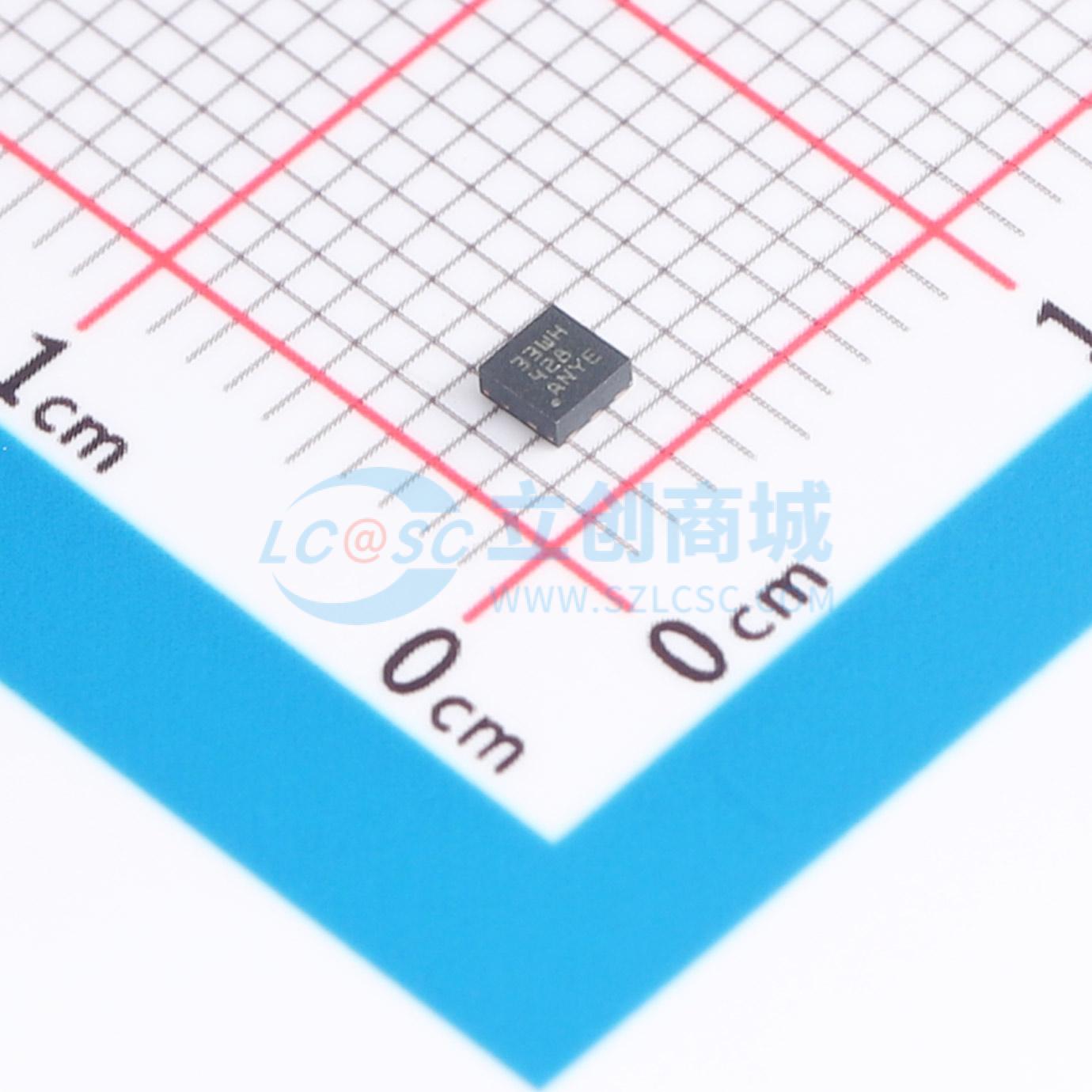

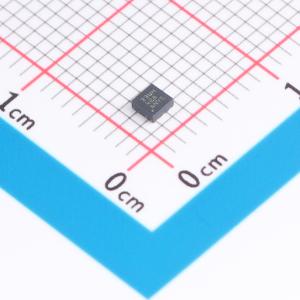

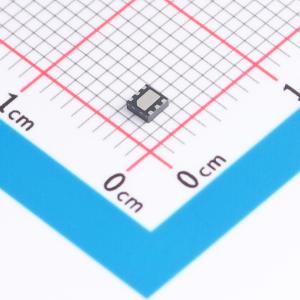

温馨提醒：图片仅供参考，商品以实物为准

TPS7A1418PDRVR

1A、低输入电压、低输出电压、超低压差稳压器

品牌名称: TI(德州仪器)
商品型号: TPS7A1418PDRVR
商品编号: C21796329
商品封装: DFN-6(2x2)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	压差	70mV@(1A)
	功能特性	使能控制；过流保护；短路保护；输出放电；热关断；输入欠压保护
	工作温度	-40℃~+150℃
	输出类型	固定
	输出通道数	1

商品概述

TPS7A14是一款体积小巧、具有出色瞬态响应的超低dropout稳压器（LDO）。该器件可提供1 A输出电流，拥有出色的交流性能（负载和线路瞬态响应）。其输入电压范围为0.7 V 至 2.2 V，输出电压范围为0.5 V 至 2.0 V，在不同负载、线路和温度下的输出电压精度可达1%。主电源通路通过IN引脚，可连接到比输出电压最低高50 mV的电源。所有电气特性（包括出色的输出电压容差、瞬态响应和PSRR）均针对比输出电压高100 mV的输入电压进行规定，因此可实现很高的实际效率。该稳压器借助外部提供的更高电压的VBIAS总线为LDO的内部电路供电，可支持极低的输入电压。例如，IN引脚的供电可以是高效率DC/DC降压转换器的输出，BIAS引脚的供电可以是充电电池。TPS7A14配备有源下拉电路，可在器件禁用时快速对输出放电，并提供确定的启动状态。TPS7A14提供2 mm × 2 mm的6引脚WSON封装，以及超小尺寸0.71 mm × 1.16 mm的6凸块WCSP封装。

商品特性

超低输入电压范围:0.7 V 至 2.2 V
高效率
1 A电流下压差电压最大为70 mV（YBK封装）
在VIN = VOUT + 100 mV条件下规定参数
出色的负载瞬态响应:负载从3 mA变为600 mA（变化时间20 μs）时，输出电压变化为20 mV
不同负载、线路和温度下精度为1%
高PSRR:1 kHz下为80 dB（VOUT = 0.8 V，IOUT = 500 mA）
提供固定输出电压:0.5 V 至 2.0 V，步长25 mV
VBIAS范围:2.2 V 至 5.5 V
提供多种封装:6引脚DSBGA（0.71 mm × 1.16 mm）、6引脚WSON（2 mm × 2 mm）
有源输出放电

应用领域

摄像头模块
无线耳机和耳塞
智能手表和健身追踪器
智能手机和平板电脑
便携式医疗设备
固态硬盘（SSD）

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	2.2V
	输出电压	2V
	输出电流	1A
	电源纹波抑制比(PSRR)	80dB@(1kHz)
