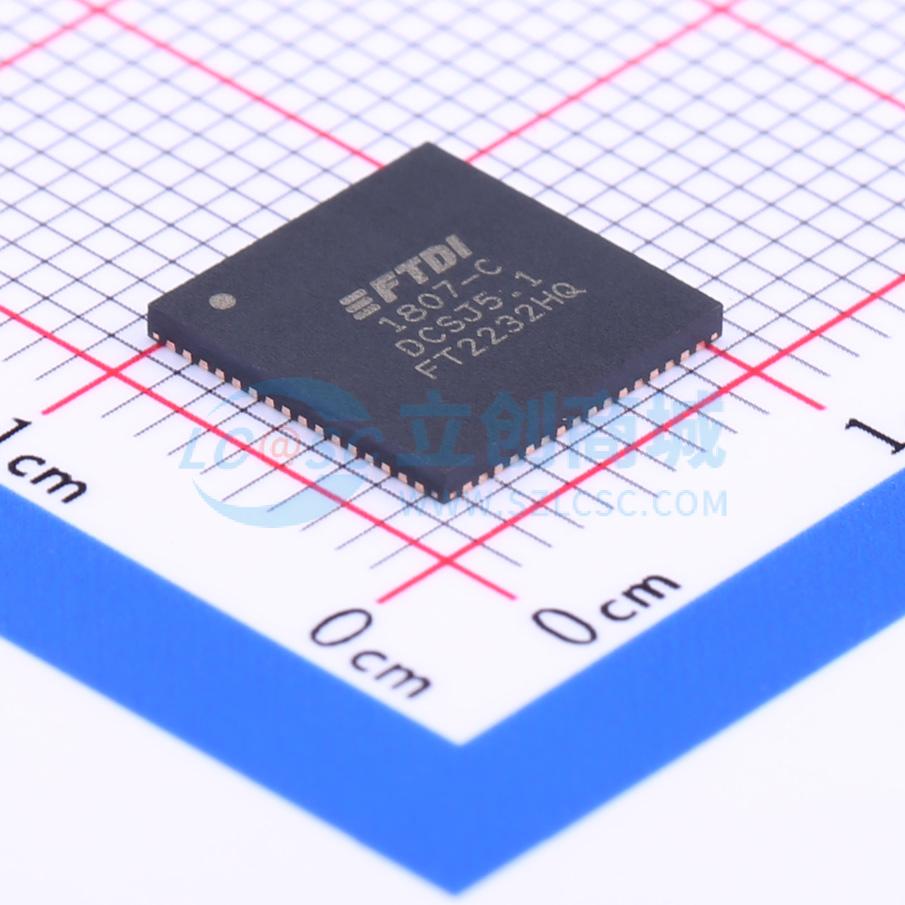

FT2232HQ-REEL

FT2232H是一款USB 2.0高速（480Mb/s）转UART/FIFO的集成电路。它能够配置为多种行业标准的串行或并行接口。

• 单芯片实现USB转双串行/并行端口，具备多种配置方式。芯片处理整个USB协议，无需进行特定的USB固件编程。
• 兼容USB 2.0高速（480Mbits/秒）和全速（12Mbits/秒）。双多协议同步串行引擎（MPSSE）简化同步串行协议（USB转JTAG、I²C、SPI或位操作）设计。双独立UART、FIFO或MPSSE端口。
• 独立波特率发生器。RS232/RS422/RS485 UART传输数据速率高达12M波特。（RS232数据速率受外部电平转换器限制）。USB转并行FIFO传输数据速率高达8MB/秒。
• 单通道同步FIFO模式，传输速率高达40MB/秒。
• CPU风格的FIFO接口模式简化CPU接口设计。
• 具备MCU主机总线仿真模式配置选项。
• 提供快速光隔离串行接口选项。
• FTDI免版税的虚拟串口（VCP）和直接（D2XX）驱动在大多数情况下无需开发USB驱动。
• 可调节接收缓冲区超时时间。每个通道可选配发送和接收LED驱动信号。增强型位操作模式接口选项，带有RD#和WR#选通信号；FT245B风格的FIFO接口选项，具备双向数据总线和简单的4线握手接口。
• 高度集成设计，包括为VCORE供电的+1.8V LDO稳压器、集成上电复位（POR）功能和片上时钟倍频PLL（12MHz - 480MHz）。
• 异步串行UART接口选项，具备完整硬件握手和调制解调器接口信号。
• 完全支持硬件或X-On / X-Off软件握手。
• UART接口支持7/8位数据、1/2停止位以及奇/偶/标记/空格/无校验。
• 使用TXDEN引脚为RS485串行应用提供自动发送使能控制。
• 可通过USB接口在外部EEPROM中配置操作配置模式和USB描述字符串。
• 可配置I/O驱动强度（4、8、12或16mA）和压摆率。
• 低工作电流和USB挂起电流。
• 支持总线供电、自供电和高功率总线供电的USB配置。
• 与UHCI/OHCI/EHCI主机控制器兼容。支持USB批量数据传输模式（高速模式下为512字节数据包）。
• +1.8V（芯片核心）和+3.3V I/O接口（耐受+5V）。
• 扩展工业工作温度范围为-40℃至85℃。
• 采用紧凑的64引脚无铅LQFP或QFN封装。
• 提供紧凑的无铅56引脚VQFN封装（符合RoHS标准）。
• +3.3V单电源工作电压范围。FT2232H IO的ESD保护：人体模型（HBM）±2KV，机器模型（MM）±200V，充电器件模型（CDM）±500V，无闩锁效应。

• 单芯片USB转双通道UART（RS232、RS422或RS485）。
• 单芯片USB转双通道FIFO。
• 单芯片USB转双通道JTAG。
• 单芯片USB转双通道SPI。
• 单芯片USB转双通道I2C。
• 单芯片USB转双通道位操作。
• 单芯片USB转上述任意接口的双通道组合。
• 单芯片USB转快速串行光接口。
• 单芯片USB转CPU目标接口（作为存储器），双独立通道。
• 单芯片USB转主机总线仿真（作为CPU）。
• PDA到USB的数据传输。
• USB智能卡读卡器。
• USB仪器仪表。
• USB工业控制。
• USB MP3播放器接口。
• USB闪存卡读写器。
• 机顶盒PC - USB接口。
• USB数码相机接口。
• USB条形码阅读器。
