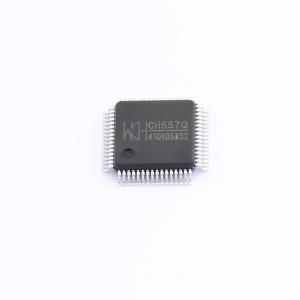

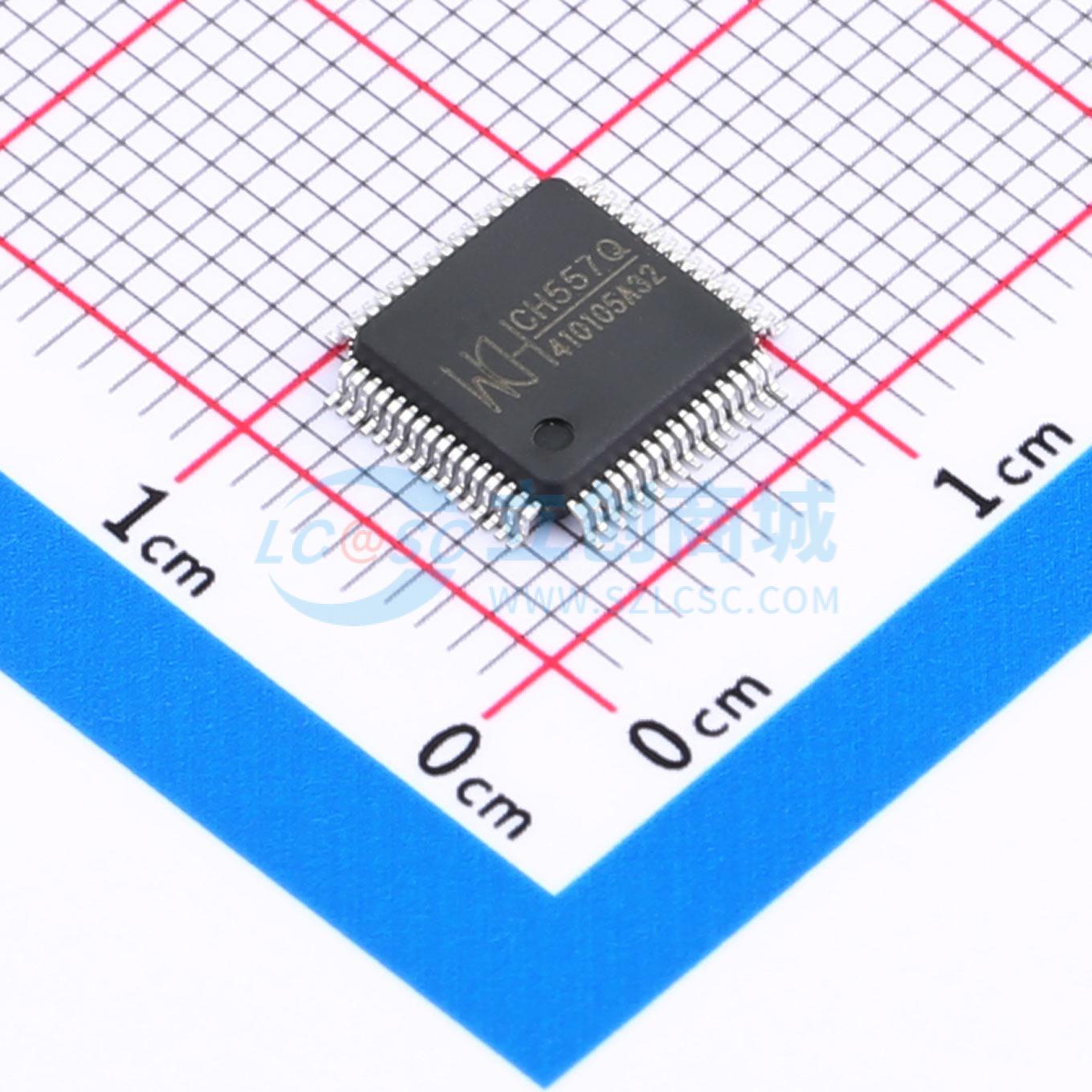

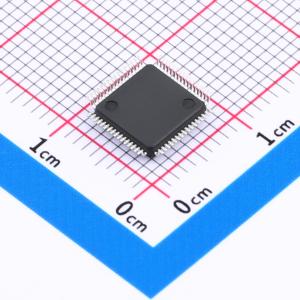

CH557Q

CH557芯片是一款兼容MCS51指令集的USB多主机增强型E8051内核单片机，79%的指令是单字节单周期指令，平均指令速度比标准MCS51快8~15倍。该芯片支持32MHz系统主频，内置64KB程序存储器Flash-ROM、256字节内部iRAM以及8KB片内xRAM，xRAM支持DMA直接内存存取。其内置USB主机控制器和收发器，集成4端口USB根集线器，支持全速和低速USB主机模式及USB设备模式。芯片内置3+8路PWM，可驱动384只单色LED或128组RGB三色LED。此外，它还集成了12位ADC模数转换器、电容式触摸按键检测模块、内部时钟、3组定时器、2路信号捕捉、6路PWM、2组异步串口、2组SPI、I²C主机、I²C从机等功能模块。CH556是CH557的简化版本，移除了RGB三色LED的PWM模块，仅提供2端口USB根集线器，其余功能与CH557相同，其引脚与CH549、CH548及CH559基本兼容。

• 内核：增强型E8051内核，兼容MCS51指令集，79%的指令为单字节单周期指令，平均指令速度比标准MCS51快8~15倍，具备特有的XRAM数据快速复制指令和双DPTR指针。
• 存储器：64KB非易失性Flash-ROM，支持10K次擦写周期，可全部用于程序存储，或划分为60KB程序区、1KB数据EEPROM及3KB引导代码区。1KB数据EEPROM分为16个独立块，支持单字节读写、1~64字节块写及64字节块擦除操作。另提供32字节一次性可编程OTP存储区。
• RAM：256字节内部iRAM，用于快速数据暂存和堆栈；8KB片内xRAM，支持大量数据暂存及DMA直接内存存取。
• USB：集成USB控制器和收发器，支持USB主机和设备模式，兼容USB 2.0全速12Mbps及低速1.5Mbps。内置4端口USB根集线器，可同时管理4个USB设备。支持最大64字节数据包，内置FIFO并支持DMA。
• 定时器与捕捉：提供3组16位定时器（T0/T1/T2），其中T2扩展支持2路信号捕捉，具备前沿、后沿触发及周期检测功能。
• PWM：提供6路PWM输出，支持标准8位、快速6位或高精度12位数据模式，支持交错输出。
• 通信接口：2组异步串口（UART0为标准MCS51串口，UART1自带波特率设置寄存器）；2路SPI（SPI0支持主从模式，SPI1仅支持主模式），时钟频率最高可达系统主频一半，支持单工复用；I²C主机控制器（主频可调）及I²C从机控制器（支持DMA，可用于模拟EEPROM）。
• RGB LED驱动：通过3×8路PWM及1/16动态扫描，可驱动384只单色LED或128组RGB三色LED。支持最高8位亮度PWM（256级灰度）及3×8位色彩PWM（1677万色组合）。专用DMA模式支持从Flash-ROM加载固化数据或从xRAM加载编辑数据。
• 其他外设：蜂鸣器驱动输出（3种频率可选）；14通道12位ADC模数转换器；14通道电容触摸按键检测功能（每个ADC通道均支持）。
• GPIO：最多支持58个GPIO引脚，兼容MCS51准双向模式，并新增高阻输入、推挽输出及开漏输出模式。
• 中断与看门狗：支持15组中断源，包括6组标准MCS51中断及9组扩展中断；8位可预设看门狗定时器，支持定时中断。
• 复位与时钟：支持5种复位源，内置上电复位及可调电源低压检测复位模块；内置24MHz时钟源，可通过复用GPIO支持外部晶体，内置PLL用于产生USB时钟及所需系统主频。
• 电源管理：内置5V至3.3V低压差稳压器，支持5V、3.3V、6V或2.8V电源电压；集成DC-DC控制器，可控制外置MOS管实现升压。
• 低功耗与安全：支持低功耗睡眠模式，可通过USB、UART、SPI及部分GPIO唤醒；芯片内置ID号，支持ID号及校验功能。
