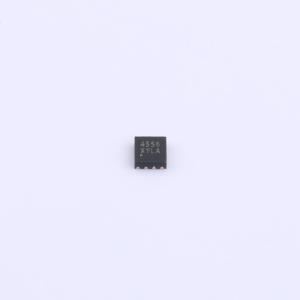

SK4556D8-42

28V 1A单节锂离子电池线性充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于单节锂离子电池的完整恒流/恒压线性充电器，具有高输入电压额定值和大电流。最大输入电压高达28V，充电电流高达1A。输入过压保护阈值为6.8V，最低输入电压为3.75V，可满足调压要求，降低充电功耗，提高整体效率。热反馈调节充电电流，以限制高功率运行或高环境温度期间的管芯温度
品牌名称: suntek(洺太电子)
商品型号: SK4556D8-42
商品编号: C21713716
商品封装: DFN-8L(2x2)
包装方式: 编带
商品毛重: 0.0168克(g)

商品参数

商品概述

SK4556是一款完整的单节锂离子电池恒流/恒压线性充电器，具有高输入电压额定值和大电流能力。最大输入电压高达28V，充电电流高达1A。输入过压保护阈值为6.8V，最低输入电压为3.75V，可满足调压要求，降低充电功耗，提高整体效率。热反馈可调节充电电流，以在高功率运行或高环境温度时限制芯片温度。充电电压固定为4.2V/4.35V/4.4V/4.45V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，SK4556会自动终止充电周期。当移除输入电压（由交流适配器或USB电源提供）时，SK4556会自动进入低电流状态，将电池漏电流降至小于1μA。 SK4556的其他特性包括过温保护、欠压锁定、自动再充电和充电状态指示（两个LED引脚用于显示充电状态和充电结束状态）。

商品特性

最大输入电压额定值高达28V
最小输入电压：3.75V（典型值）
可编程充电电流高达1A
输入过压保护：6.8V（典型值）
浮充电压：4.2V / 4.35V / 4.4V / 4.45V
最大电池耐受电压高达20V
1%的充电电压精度
电池反接保护
热调节功能，可在无过热风险的情况下最大化充电速率
1/10C终止充电电流
充电状态和故障状态指示
电池温度监测
芯片使能输入
涓流充电阈值：2.9V（浮充电压：4.2V，典型值）
软启动和浪涌电流限制
提供ESOP8、DFN2x2 - 8L、DFN3x3 - 8L、DFN3x2 - 10L、DFN3x3 - 10L封装

应用领域

备用电源/移动电源
手机、个人数字助理（PDA）、全球定位系统（GPS）
MP3、MP4播放器
数码相机、电子词典
便携式设备、各类充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.75V~28V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	4uA
