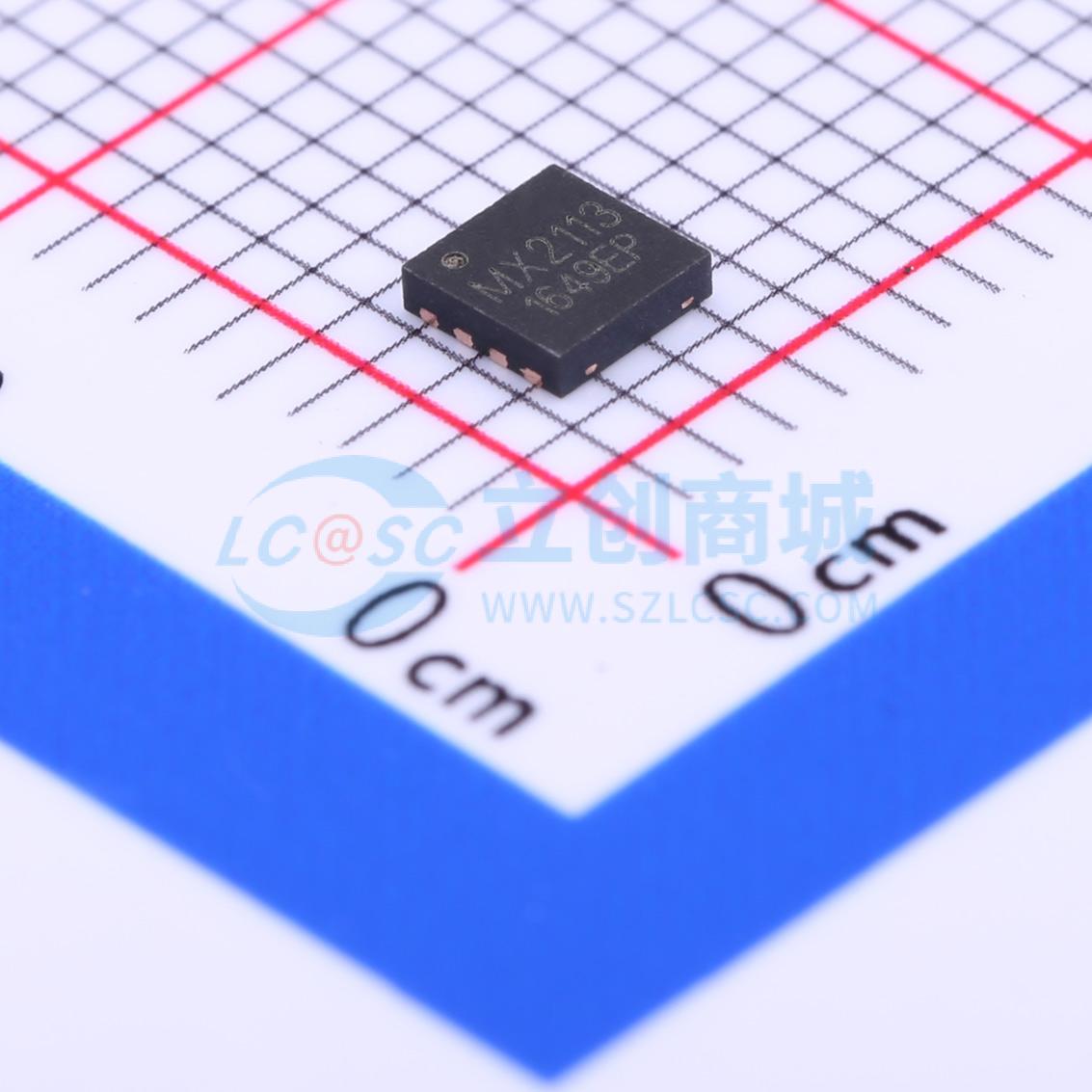

温馨提醒：图片仅供参考，商品以实物为准
MX2113
停产 MX2113
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性价比，50V，半桥式Nmos预驱动器
- 品牌名称
- Mixic(中科芯亿达)
- 商品型号
- MX2113
- 商品编号
- C193429
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥；半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.3A | |
| 拉电流(IOH) | 1.7A | |
| 工作电压 | 4V~13.2V | |
| 上升时间(tr) | - | |
| 下降时间(tf) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | - | |
| 工作温度 | -20℃~+85℃ | |
| 输入高电平(VIH) | 1.8V~5V | |
| 输入低电平(VIL) | 0V~1.2V | |
| 静态电流(Iq) | 442uA | |
| 功能特性 | 内置自举二极管；交错导通保护；死区时间控制 |
商品概述
MX2113是为使用双N沟道VDMOS功率管的桥式电路设计的功率管栅极驱动IC，可应用于直流有刷、直流无刷电机以及类似感性负载的驱动电路中。芯片的输入信号IN和使能信号EN控制高边驱动电路输出(HO)和低边驱动电路输出(LO)。芯片设计了驱动输出信号(HO、LO)状态检测电路，将输出信号的状态反馈到内部逻辑，可有效避免出现高边、低边功率管同时导通的情况。此外，内部还设计有约38ns死区时间，功率管开关速度小于100ns的应用中，单片机输出信号可以不考虑死区时间设置。芯片内部没有设计欠压锁定电路，可自行通过单片机灵活设置电压保护点。
商品特性
- BOST二极管击穿电压50V可安全应用于36V供电系统中
- 高峰值电流输出能力，峰值输出电流1.7A，带2.2nF负载上升时间58ns，峰值吸入电流2.3A，带2.2nF负载下降时间19.7ns
- 内部集成50V耐压自举二极管，无需外接自举二极管
- 输入引脚内置下拉电阻，集成110K对地下拉电阻
- 输入信号兼容3.3V/5V CMOS输入
- 多种防共态导通技术，对输入信号进行逻辑运算，使能信号为高时，HO/LO输出电平相反，避免出现HO、LO同时输出高电平
- 内部设置38ns死区时间，检测HO、LO口状态，反馈给逻辑电路，避免出现HO、LO同时输出高电平
应用领域
- 半桥、全桥以及直流无刷电机驱动
- UPS、逆变器以及D类型音频功放
- 无人机、电动自行车、电动工具
- 使用桥式结构的开关电源电路
