温馨提醒：图片仅供参考，商品以实物为准

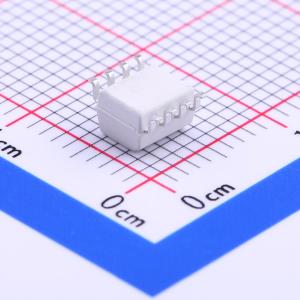

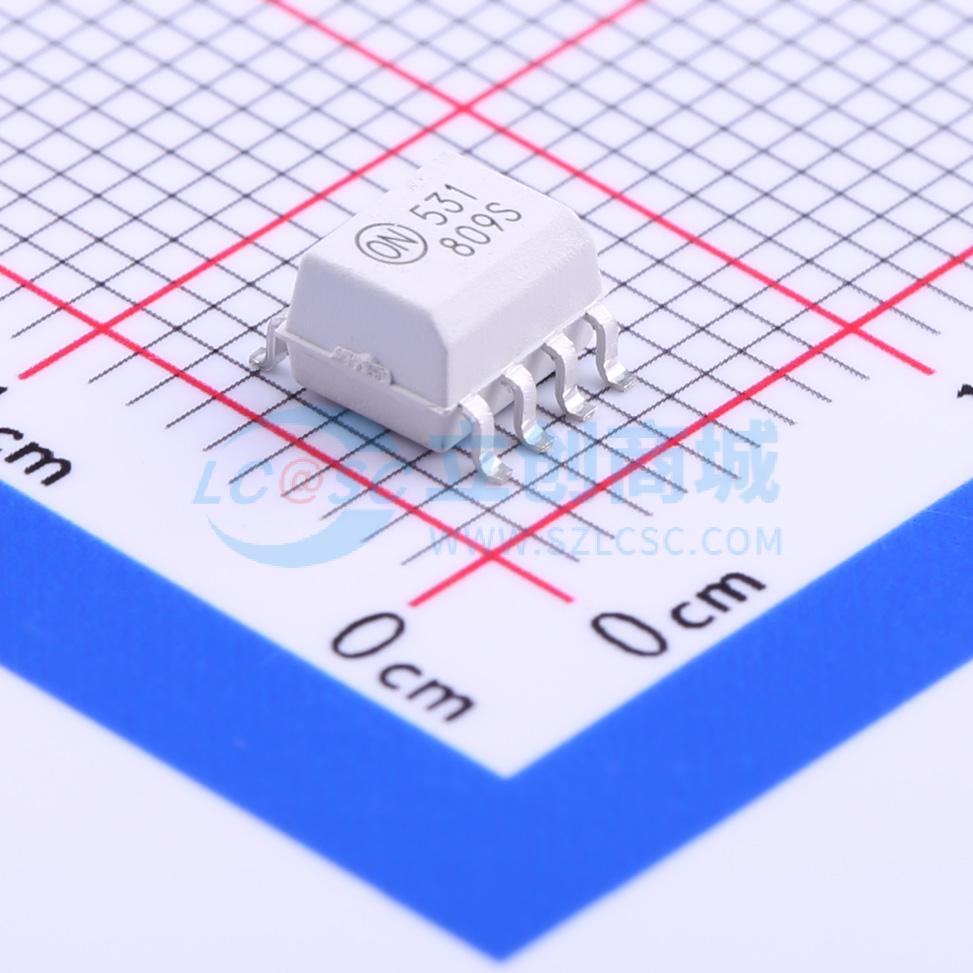

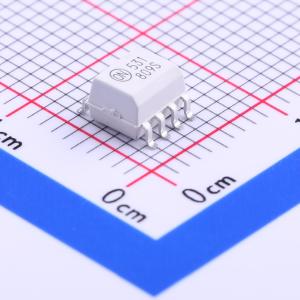

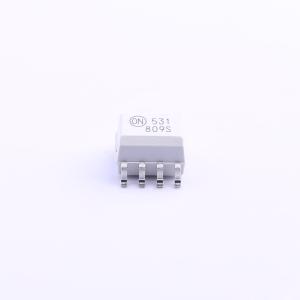

HCPL0531R2
DC输入 2通道 隔离电压(rms):2500V@AC
- 描述
- HCPL05XX 和 HCPL04XX 光耦合器由与高速光电检测器晶体管进行光耦合的 AlGaAs LED 组成，采用紧凑的 8 引脚小外形封装。用于光电二极管偏置的单独联接降低了输入晶体管的基极-集极电容，与传统光电晶体管相比，速度提高了若干个数量级。HCPL04XX 器件没有与引线结合的基板，可实现更大噪声裕度。HCPL053X 器件的每个封装有两个沟道，具有最佳安装密度。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL0531R2
- 商品编号
- C231172
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~30V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 40kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 5% |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 2us | |
| 传播延迟 tpHL | 2us | |
| 输入阈值电流(FH) | - | |
| 输出电压 | 20V | |
| 正向压降(Vf) | 1.45V |
