- 引脚图
- 焊盘图

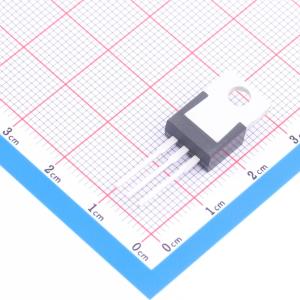

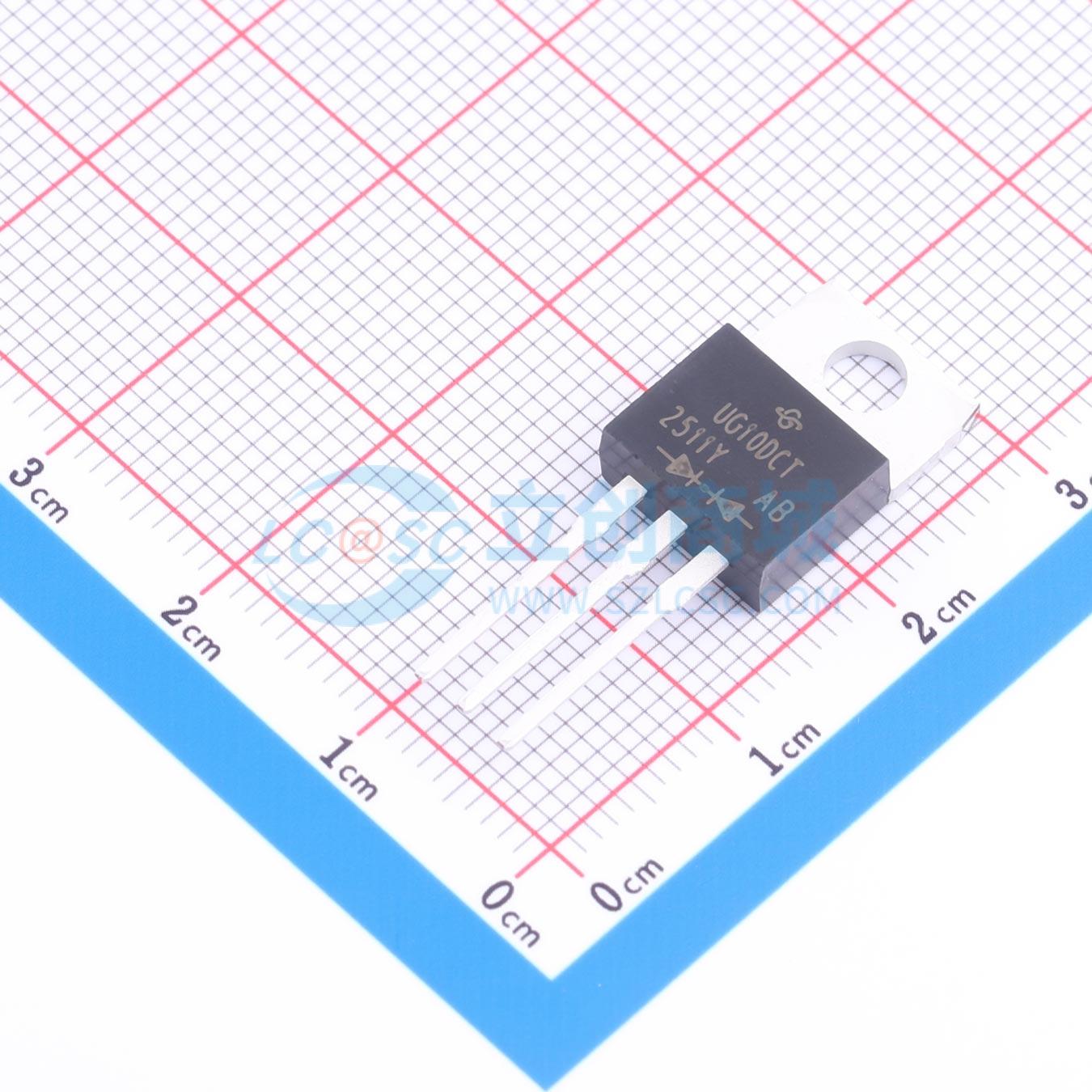

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.25V@10A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 10uA@200V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 55A |
商品特性
- 电源组
- 玻璃钝化颗粒芯片结
- 超快恢复时间
- 软恢复特性
- 低开关损耗，高效率
- 高正向浪涌能力
- 符合J-STD-020标准的MSL 1级，D²PAK（TO-263AB封装）的LF最大峰值为245°C
- 按照JESD 22-B106标准，浸焊温度最高275°C，持续10秒（适用于TO-220AB和ITO-220AB封装）
- 可提供AEC-Q101认证产品
- 汽车订购代码：基础型号P/NHE3（适用于ITO-220AB和D²PAK（TO-263AB封装））
应用领域
- 开关电源的低压高频整流
- 续流二极管
- DC/DC转换器
- 极性保护应用
