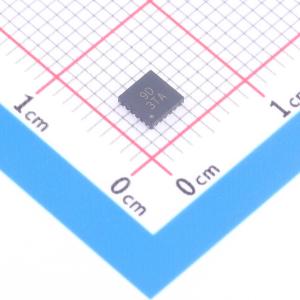

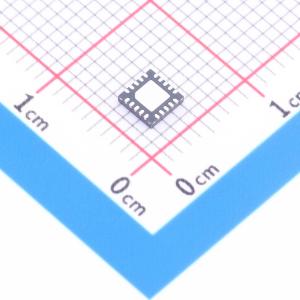

温馨提醒：图片仅供参考，商品以实物为准

AP7179DSKZ20-13

3A 超低噪声、高精度 LDO 稳压器

描述: DIODES AP7179D是一款高输出电流（3A）、低压差稳压器，最大压差为180mV时可提供3A电流，具有低噪声（4.4μV_RMS）、高输出电压精度（1%）的特点。该器件的输出电压可通过PCB布局进行引脚编程，范围为0.8V至3.95V，也可通过外部电阻分压器在0.8V至5.0V范围内进行调节。该器件支持低至1.1V的输入电压，使用灵活，所需元件数量更少
品牌名称: DIODES(美台)
商品型号: AP7179DSKZ20-13
商品编号: C21638591
商品封装: W-QFN3535-20
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

DIODES AP7179D 是一款高输出电流（3A）的低压差稳压器，最大压差为 180mV 时可提供 3A 电流，具有低噪声（4.4μV_RMS）、高输出电压精度（1%）的特点。该器件的输出电压可通过 PCB 布局进行引脚编程，范围为 0.8V 至 3.95V，也可使用外部电阻分压器将其调节至 0.8V 至 5.0V。该器件支持最低 1.1V 的输入电压，使用灵活，且所需的元件数量较少。该器件的低噪声（4.4μV_RMS）、高电源抑制比（PSRR）和高输出电流能力使其非常适合为对噪声敏感的设备供电，如高性能串行器和解串器（SerDes）、模数转换器（ADC）、数模转换器（DAC）和射频（RF）组件。高输出精度、远程感测、出色的瞬态性能和软启动功能也使 AP7179D 非常适合为数字负载供电，如现场可编程门阵列（FPGA）、数字信号处理器（DSP）和专用集成电路（ASIC）。使能控制和电源良好指示功能便于进行电源时序控制。在 NR/SS 引脚上添加旁路电容可增强输出抗噪能力。 AP7179D 采用 W-QFN3535-20（A1 型）封装。

商品特性

低输入电压（V_IN）和宽输入电压范围：1.1V 至 6.5V
低压差：3A 时为 180mV
输入电压、负载和温度变化时，输出电压（VOUT）精度为 ±1%
引脚固定输出电压
输出电压范围：0.8V 至 3.95V
可调输出电压
输出电压范围：0.8V 至 5.5V
超高电源抑制比：500kHz 时为 40dB
输出电压噪声：输出 0.8V 时为 4.4μV_RMS
输出 5.0V 时为 7.7μV_RMS
可调软启动输出
漏极开路电源良好指示功能
使用 47μF 或更大的陶瓷输出电容时可保持稳定
出色的负载瞬态响应
使能控制
完全无铅且完全符合 RoHS 标准
无卤素和锑。“绿色”器件

应用领域

便携式电子设备
数字负载：串行器和解串器（SerDes）、现场可编程门阵列（FPGA）和数字信号处理器（DSP）
模拟电路应用：压控振荡器（VCO）、模数转换器（ADC）、数模转换器（DAC）和低压差分信号（LVDS）
测试和测量设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6.5V
	输出电压	2V
	输出电流	3A
	电源纹波抑制比(PSRR)	68dB@(500kHz)
	压差	180mV@(3A)

	属性	参数值
	静态电流(Iq)	2.8mA
	噪声	4.4uVrms
	特性	软启动；PG脚；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
