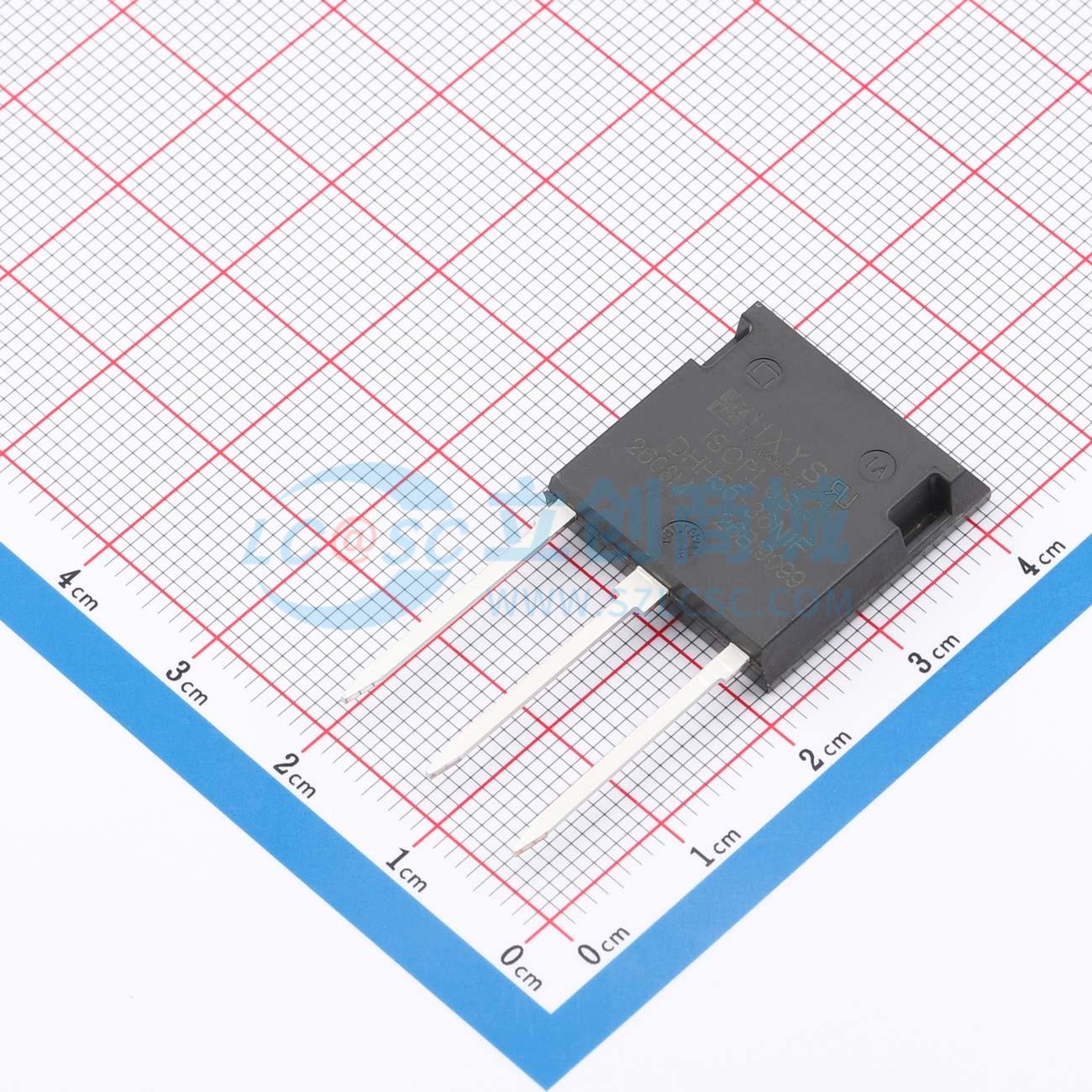

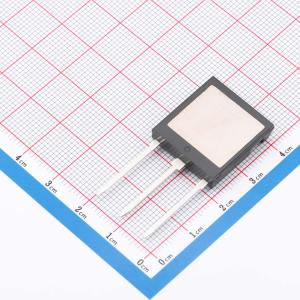

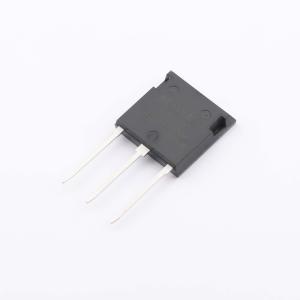

温馨提醒：图片仅供参考，商品以实物为准
DHH55-36N1F
1.8kV 60A
- 描述
- 特性：平面钝化芯片。 极低的泄漏电流。 极短的恢复时间。 改善的热性能。 极低的反向恢复电流值。 非常软的恢复特性。应用：高频开关设备的反并联二极管。 抗饱和二极管
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- DHH55-36N1F
- 商品编号
- C21574657
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对串联式 | |
| 正向压降(Vf) | 2.04V@60A | |
| 直流反向耐压(Vr) | 1.8kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 60A | |
| 反向电流(Ir) | 200uA@1800V | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 700A |
商品概述
这是一款高性能快速恢复二极管，具有低损耗和软恢复特性。其反向重复峰值电压VRRM = 2 × 1800V，平均正向电流IEAV = 60A，反向恢复时间trr = 230ns。该二极管的型号为DHH55 - 36N1F，背面为隔离设计。
商品特性
- 平面钝化芯片
- 极低的漏电流
- 极短的恢复时间
- 改善的热性能
- 极低的反向峰值电流值
- 非常软的恢复特性
- 雪崩电压额定值确保可靠运行
- 软反向恢复以降低电磁干扰/射频干扰
- 低反向峰值电流可减少：
- 二极管内的功率损耗
- 换向开关的导通损耗
应用领域
- 高频开关器件的反并联二极管
- 抗饱和二极管
- 缓冲二极管
- 续流二极管
- 开关模式电源（SMPS）中的整流器
