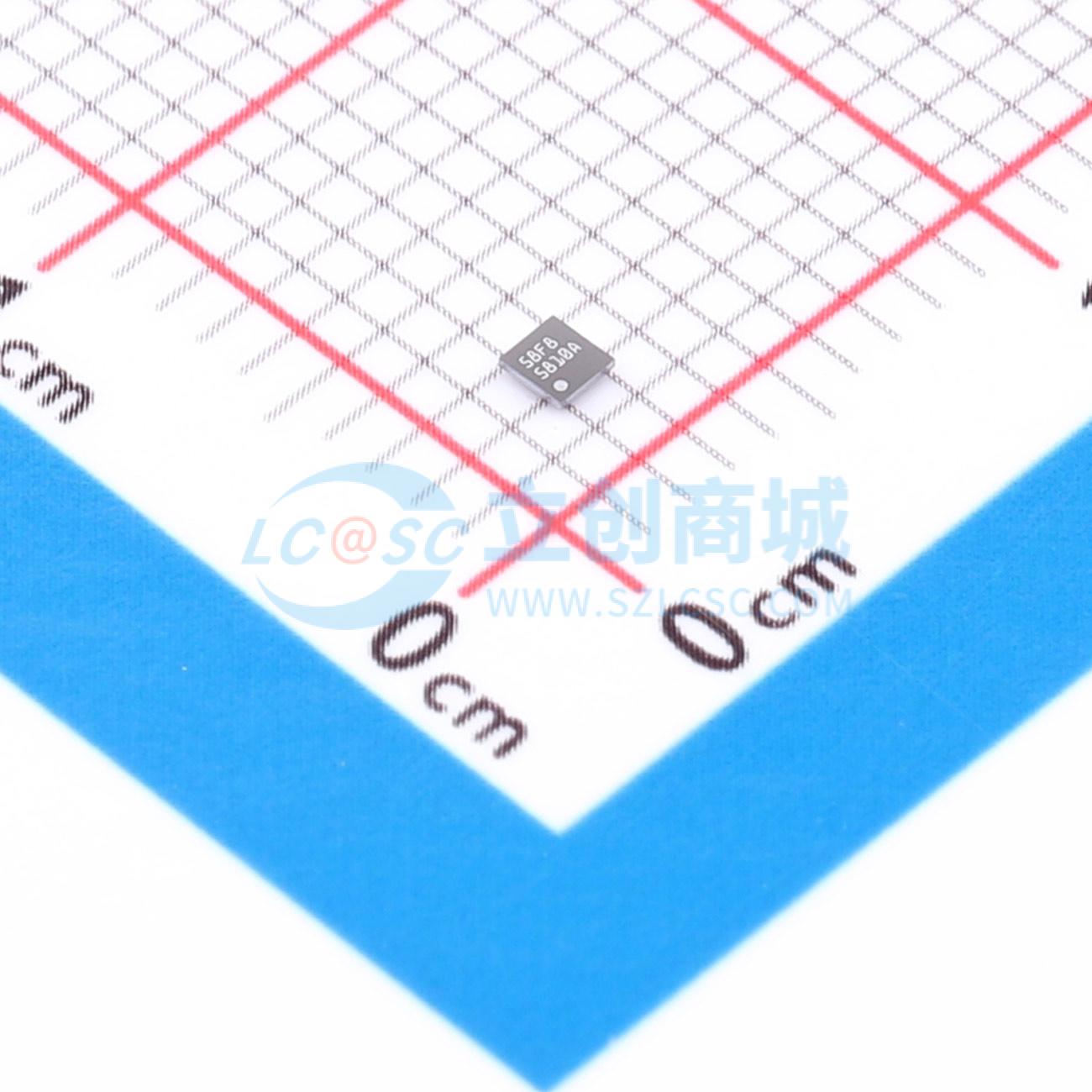

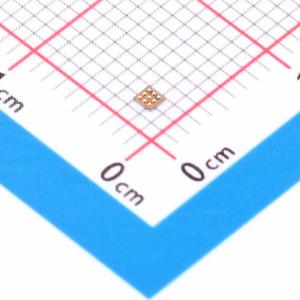

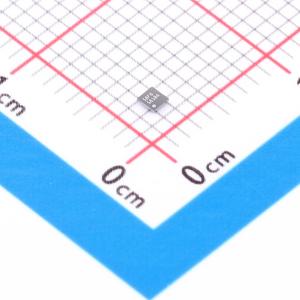

温馨提醒：图片仅供参考，商品以实物为准

LP5810AYBHR

4通道RGBW LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP5810 是一款具有自主动画引擎控制功能的 4 通道 RGBW LED 驱动器。该器件在点亮 LED 时具有 0.4mA（典型值）的超低正常工作电流。该器件采用模拟调光和 PWM 调光两种方法实现强大的调光性能。每个 LED 的输出电流可在 0.1mA 至 25.5mA 或 0.2mA 至 51mA 之间以 256 个阶跃进行调节。8 位 PWM 发生器可对 LED 亮度进行平滑且无可闻噪声的调光控制。自主动画引擎可以显著减少控制器的实时负载。每个 LED 都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成 6MHz 时钟信号，并将其用于同步多个器件之间的照明效果。
品牌名称: TI(德州仪器)
商品型号: LP5810AYBHR
商品编号: C21547415
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

LP5810 是一款具有自主动画引擎控制功能的 4 通道 RGBW LED 驱动器。该器件在点亮 LED 时具有 0.4mA（典型值）的超低正常工作电流。该器件采用模拟调光和 PWM 调光两种方法实现强大的调光性能。每个 LED 的输出电流可在 0.1mA 至 25.5mA 或 0.2mA 至 51mA 之间以 256 个阶跃进行调节。8 位 PWM 发生器可对 LED 亮度进行平滑且无可闻噪声的调光控制。自主动画引擎可以显著减少控制器的实时负载。每个 LED 都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成 6MHz 时钟信号，并将其用于同步多个器件之间的照明效果。

商品特性

工作电压范围：VCC 范围为 2.7V 至 5.5V，逻辑引脚兼容 1.8V、3.3V 和 5V 电压
4 个高精度恒定电流阱：灌电流为 0.1mA 至 51mA，器件间误差最大 ±5%，通道间误差最大 ±5%，超低余量电压，25.5mA 时为 110mV（典型值）；51mA 时为 210mV（典型值）
可为每个 LED 配置 PWM 相移
超低功耗：待机时，当 CHIP_EN 为 0（保留数据），ISTB 为 26μA（典型值）；有效时，当 LED 电流为 25.5mA，INOR 为 0.4mA（典型值）
模拟调光（电流增益控制）：全局 1 位最大电流 (MC) 为 25.5mA 或 51mA，单独 8 位点电流 (DC) 设置
PWM 调光频率高达 24kHz，无可闻噪声，单独的 8 位 PWM 调光分辨率，线性或指数调光曲线
自主动画引擎控制

应用领域

便携式和可穿戴电子产品 - 耳塞和充电盒、电子烟、智能手表
游戏和家庭娱乐 - 智能扬声器、RGB 鼠标、VR 耳机和控制器
物联网 (IOT) - 电子标签、可视门铃
网络 - 路由器、接入点
工业 HMI - 电动汽车充电器、工厂自动化

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~5.5V
	通道数	4
	输出电流	51mA

	属性	参数值
	调光	PWM；模拟
	特性	过温保护(OTP)
	工作温度	-40℃~+125℃
	恒流精度	5%
