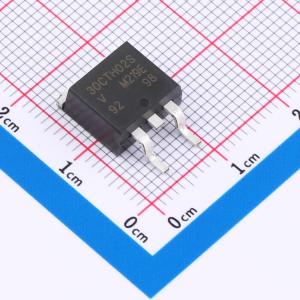

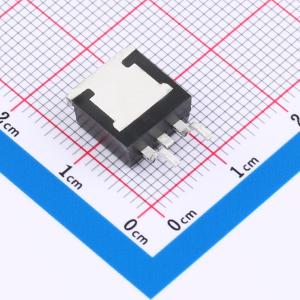

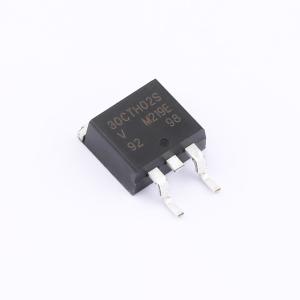

温馨提醒：图片仅供参考，商品以实物为准
VS-30CTH02S-M3
200V 30A
- 描述
- 200V系列是具有先进技术的超快恢复整流器，在正向压降和超快恢复时间方面具有优化性能。平面结构和铂掺杂寿命控制，保证了最佳的整体性能、耐用性和可靠性。其优化的存储电荷和低恢复电流可最大程度地减少开关损耗，并减少开关元件和缓冲器的过耗散。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-30CTH02S-M3
- 商品编号
- C21546812
- 商品封装
- TO-263AB
- 包装方式
- 管装
- 商品毛重
- 2.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.05V@15A | |
| 直流反向耐压(Vr) | 200V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 10uA@200V | |
| 工作结温范围 | -65℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
Vishay半导体200V系列是先进的超快速恢复整流器，其设计优化了正向压降和超快速恢复时间的性能。平面结构和铂掺杂寿命控制保证了整体性能、耐用性和可靠性。这些器件适用于开关电源、不间断电源、直流/直流转换器的输出整流阶段，以及低压逆变器和斩波电机驱动器中的续流二极管。它们极其优化的存储电荷和低恢复电流可最大限度地减少开关损耗，并降低开关元件和缓冲器中的过耗散。
商品特性
- 超快速恢复时间
- 低正向压降
- 低漏电流
- 175°C工作结温
- 符合J-STD-020标准的MSL 1级，LF最大峰值为245°C
应用领域
- 开关电源
- 不间断电源
- 直流/直流转换器
- 低压逆变器
- 斩波电机驱动器
