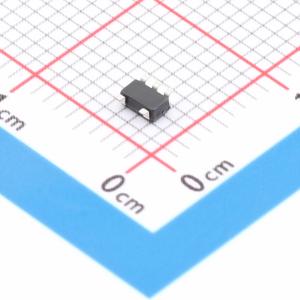

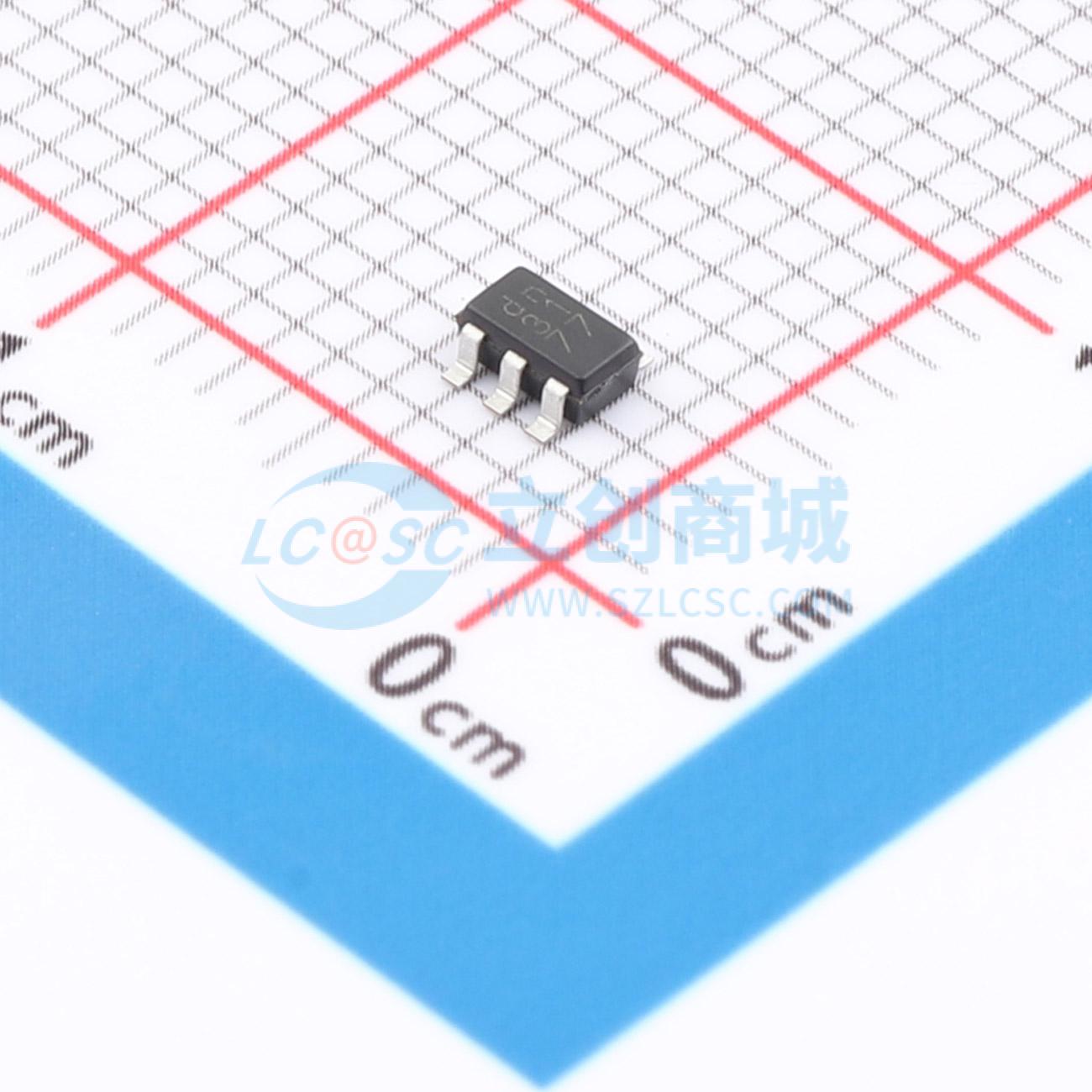

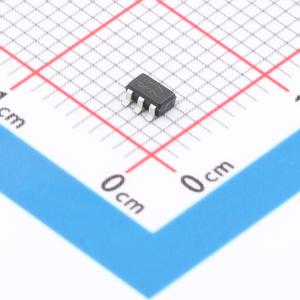

BD900N1WG-CTR

1V~10V 150mA 42V

描述: 线性稳压器采用Nano CapTM拓扑，专为各种需要直接连接电池的汽车应用电源设计的低电流消耗产品。这些产品的绝对最大电压高达45V，输出电流可达150 mA，电流消耗低至28 μA（典型值），能以±2.0%的高精度调节输出。该产品系列可使用100 nF（典型值）或更高的输出电容，即使电容较小也能实现出色的瞬态特性。输出电压可选3.3V、5.0V或通过外部电阻分压器调节，调节范围为1.0 V至10 V
品牌名称: ROHM(罗姆)
商品型号: BD900N1WG-CTR
商品编号: C21451392
商品封装: SSOP-5
包装方式: 编带
商品毛重: 0.83克(g)

商品参数

商品概述

BD9xxN1-C系列是采用Nano Cap拓扑的线性稳压器，设计用于需要直接连接电池的各种汽车应用电源。该系列产品最大输入电压为45V，输出电流能力为150mA，典型静态电流为28μA。输出电压精度为±2.0%。该系列产品可使用100nF或更大的输出电容，即使使用小电容也能实现出色的瞬态特性。输出电压提供3.3V、5.0V固定型号以及通过外部电阻分压器可调的型号，可调范围在1.0V至18V之间。器件集成了使能功能。器件还集成了过流保护、热关断保护和欠压锁定功能。低ESR陶瓷电容完全适用于相位补偿。

商品特性

采用Nano Cap拓扑
采用QuiCur™拓扑，提供高速负载响应
符合AEC-Q100标准
汽车级
集成过流保护
集成热关断保护
集成欠压锁定

应用领域

汽车动力总成
汽车车身ECU
车载信息娱乐系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	42V
	输出电压	1V~10V
	输出电流	150mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	28uA
	噪声	-
	功能特性	使能控制；过流保护；热关断；输出放电；输入欠压保护
	工作温度	-40℃~+125℃
	输出类型	可调
	输出通道数	1
