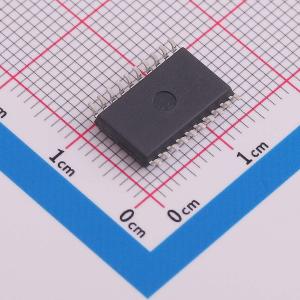

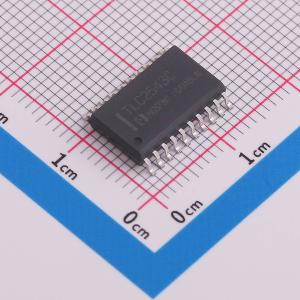

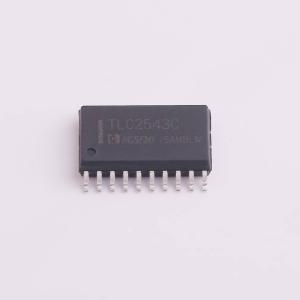

温馨提醒：图片仅供参考，商品以实物为准

TLC2543CM/TR

带串行控制和11路模拟输入的12bit 模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12位分辨率的模数转换器，具有11个模拟输入通道，内置自检模式，固有的采样保持功能，可编程MSB或LSB优先，可编程功耗模式，可编程输出数据长度。
品牌名称: HGSEMI(华冠)
商品型号: TLC2543CM/TR
商品编号: C21390144
商品封装: SOP-20W
包装方式: 编带
商品毛重: 0.81855克(g)

商品参数

商品概述

TLC2543C和TLC2543I是12位、开关电容、逐次逼近型模数转换器。每个器件有三个控制输入[片选 (CS)、输入输出时钟 (I/O CLOCK) 和地址输入 (DATA INPUT)]，并设计用于通过串行三态输出与主处理器或外设的串行端口进行通信。该器件允许主机进行高速数据传输。除了高速转换器和通用控制能力外，该器件还具有片上14通道多路复用器，可选择11个输入中的任意一个或三个内部自测试电压中的任意一个。采样保持功能是自动的。转换结束时，转换结束 (EOC) 输出变为高电平，以指示转换完成。该器件中集成的转换器具有差分高阻抗参考输入，便于进行比例转换、缩放，并使模拟电路与逻辑和电源噪声隔离。开关电容设计允许在整个工作温度范围内进行低误差转换。 TLC2543C的工作温度范围为TA = 0 ℃至70 ℃。TLC2543I的工作温度范围为TA = -40 ℃至85 ℃。

商品特性

12位分辨率ADC
整个工作温度范围内转换时间为10 μs
11个模拟输入通道
3种内置自测试模式
固有采样保持功能
线性误差……最大±7 LSB
片上系统时钟
转换结束输出
单极性或双极性输出操作（相对于所施加电压参考的1/2为带符号二进制）
可编程先输出MSB或LSB
可编程掉电
可编程输出数据长度
提供CMOS技术应用报告

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	-
	通道数	11
	工作电压	4.5V~5.5V
	接口类型	-
	差分输入	-

	属性	参数值
	积分非线性	1LSB
	工作温度	0℃~+70℃
	时钟/振荡器	内置
	时钟频率(fc)	4.1MHz
	ADC架构	SAR
	静态电流	2.5mA
