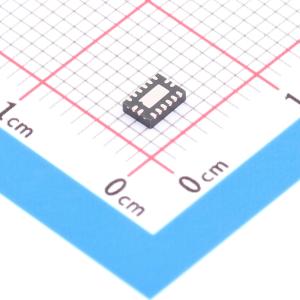

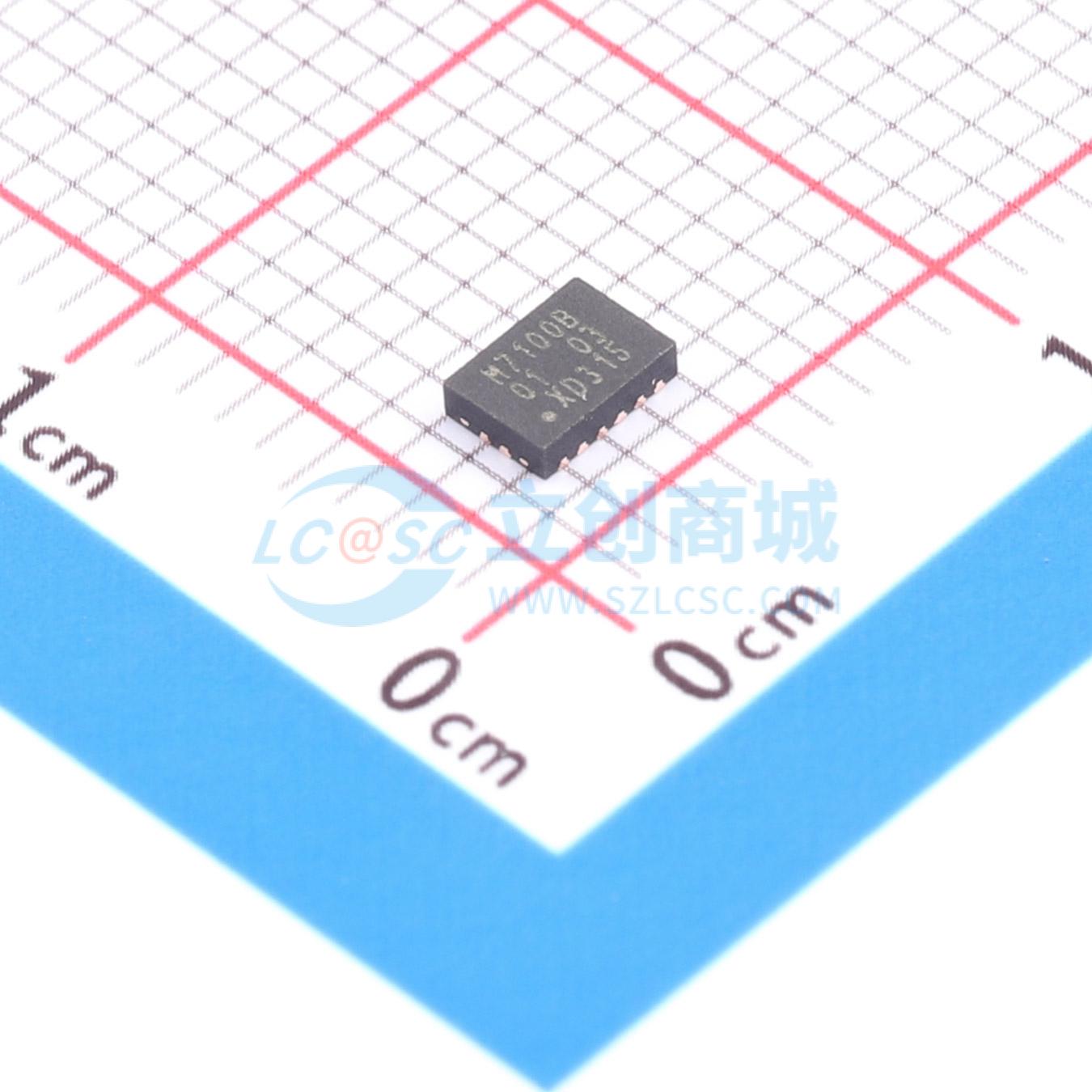

NBM7100BBQX
纽扣电池寿命增强器，带自适应功率优化
- 描述
- 适用于低电压、低功耗应用中的突发电流负载，通过两个高效率DC-DC转换阶段延长电池寿命。
- 品牌名称
- Nexperia(安世)
- 商品型号
- NBM7100BBQX
- 商品编号
- C21321277
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
NBM7100A/B是一款电池能量管理器件，旨在为需要脉冲电流负载的低压、低功耗应用提供服务时，最大限度地提高不可充电原电池的可用容量。该器件克服了从锂原电池（如常用于无线、低功耗物联网传感器应用的二氧化锰锂（LiMnO₂）纽扣电池）中提取高脉冲电流时所产生的电压降和电池寿命限制问题。 NBM7100A/B包含两级高效DC-DC转换和一种智能学习算法。第一级DC-DC转换以低恒定电流将能量从锂电池转移到电容存储元件。充电完成后，第二级DC-DC转换周期利用存储的能量，通过VDH输出引脚提供具有高脉冲负载电流能力的稳压输出。电池不会直接承受大负载脉冲电流，从而延长了电池使用寿命，且电池寿命更具可预测性。 专有的学习算法可监控重复负载脉冲周期内的能量使用情况，并优化第一级DC-DC转换，以最大限度地减少存储电容中的剩余电荷。 串行接口允许微控制器更改默认配置设置并读取系统信息。
商品特性
- 可编程恒定电池负载电流：2 mA至16 mA
- 电池电压骤降保护（欠压保护）
- 脉冲输出电流：>200 mA
- 低纹波稳压可编程输出电压VDH：1.8 V至3.6 V
- 超低待机电流：20 nA（典型值）
- 通过自适应优化，峰值转换效率高达93%
- 集成电量计
- 小型16引脚无铅封装（SOT763-1/DHVQFN16；2.5 mm×3.5 mm×0.85 mm）
- 工作温度范围：-40 ℃至+85 ℃
应用领域
- 电池供电的无线微控制器应用（物联网）：蓝牙、LoRaWAN、Sigfox、LTE-M、NB-IoT、Zigbee等
- 工业领域：温度监测、占用检测、电子计量、电子货架标签、资产跟踪、灌溉监测
- 消费/可穿戴设备：定位标签、心率监测仪、血糖仪、遥控器、钥匙扣
