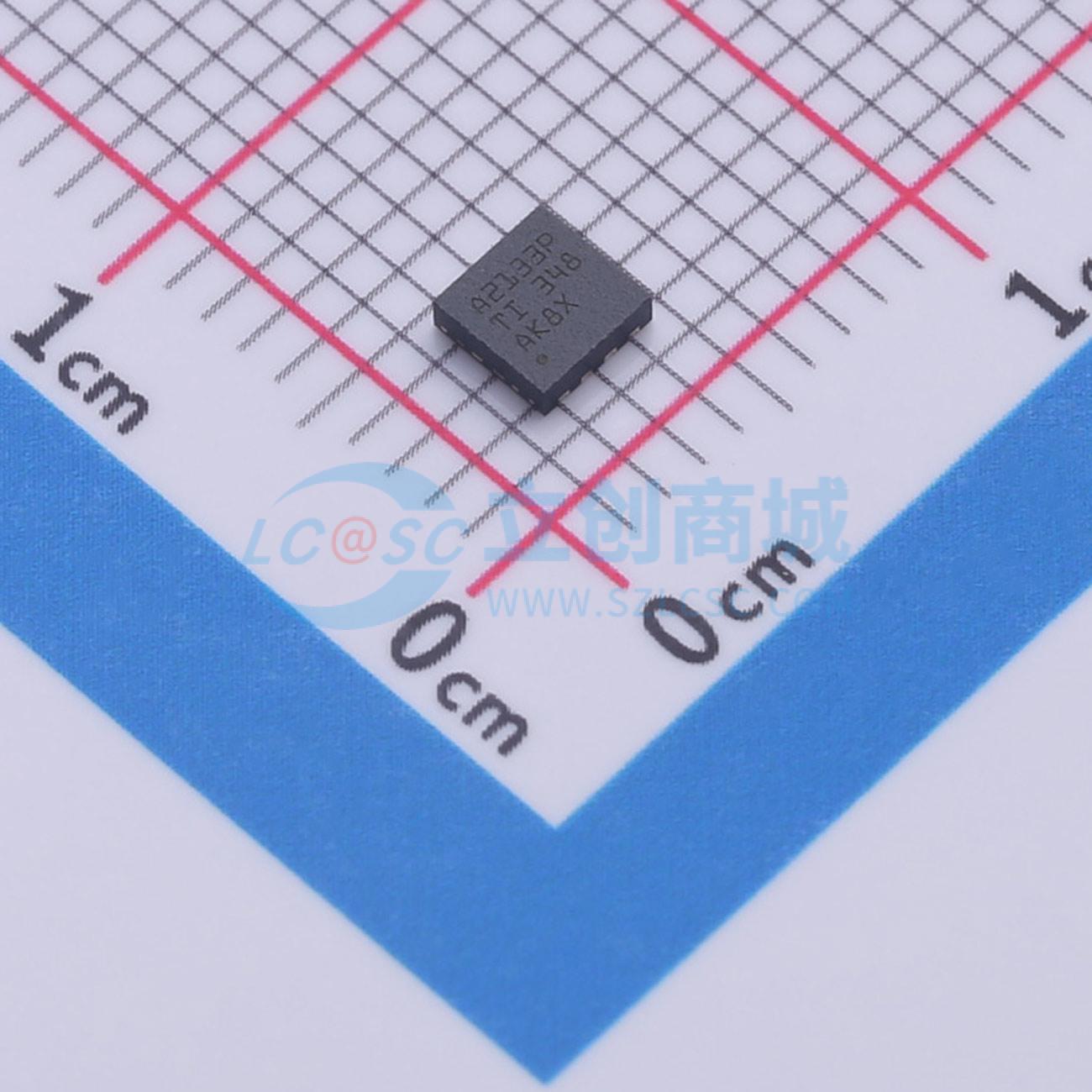

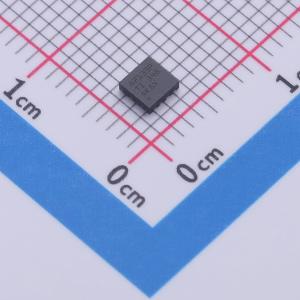

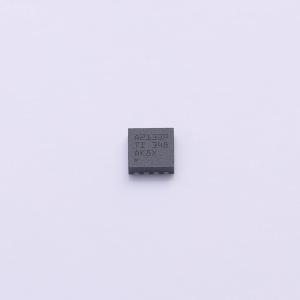

温馨提醒：图片仅供参考，商品以实物为准

TPS7A2133PQWDRBRQ1

汽车级，500mA，低噪声、低静态电流、高电源抑制比LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A21-Q1是一款小型低压差（LDO）线性稳压器，可提供500mA的输出电流。该器件具备低噪声、高电源抑制比（PSRR）以及出色的负载和线性瞬态性能，能够满足汽车应用中射频（RF）及其他敏感模拟电路的需求。创新的设计技术使其无需外接噪声旁路电容即可实现低噪声性能
品牌名称: TI(德州仪器)
商品型号: TPS7A2133PQWDRBRQ1
商品编号: C21285173
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPS7A21-Q1是一款小型低压差（LDO）线性稳压器，可提供500mA的输出电流。该器件具备低噪声、高电源抑制比（PSRR）以及出色的负载和线性瞬态性能，能够满足汽车应用中射频及其他敏感模拟电路的要求。创新的设计技术无需额外添加外部噪声旁路电容，即可实现低噪声性能。TPS7A21-Q1的低静态电流特性使其成为低功耗系统的理想选择。其输入电压范围为2.0V至6.0V，输出电压范围为0.8V至5.5V，可支持多种系统需求。内部软启动电路有助于控制浪涌电流，从而将启动期间的输入电压降降至最低。该LDO搭配小型陶瓷电容即可保持稳定，有助于减小整体解决方案的尺寸。具备内部控制下拉电阻的智能使能输入电路，即使在EN引脚未连接的情况下，也能使LDO保持禁用状态。该电路还有助于省去通常用于下拉EN输入所需的外部元件。

商品特性

符合汽车应用的AEC-Q100标准
温度等级1：-40℃至+125℃
结温：-40℃至+150℃
极低的静态电流（IQ）：6.5μA
输入电压范围：2.0V至6.0V
输出电压范围：0.8V至5.5V（50mV步进）
高电源抑制比（PSRR）：在1kHz时为91dB
低输出电压噪声：7.7μVRMS
低压差：在500mA（输出电压2.5V）时最大为265mV
智能EN下拉功能
输出电压容差：全温度范围内为±1%
支持广泛的陶瓷电容：1μF至200μF
封装：3mm×3mm可焊侧翼VSON、2mm×2mm可焊侧翼WSON、2mm×2mm WSON（预发布信息）

应用领域

数据采集系统（DAS）摄像头和雷达
汽车信息娱乐系统
远程信息处理系统
导航系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	线性稳压器(LDO)
	工作电压	6V
	输出电流	500mA
	电源纹波抑制比(PSRR)	91dB@(1kHz)
	压差	265mV@(500mA)
	静态电流(Iq)	6.5uA

	属性	参数值
	噪声	7.7uVrms
	特性	软启动；过流保护；带使能；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
