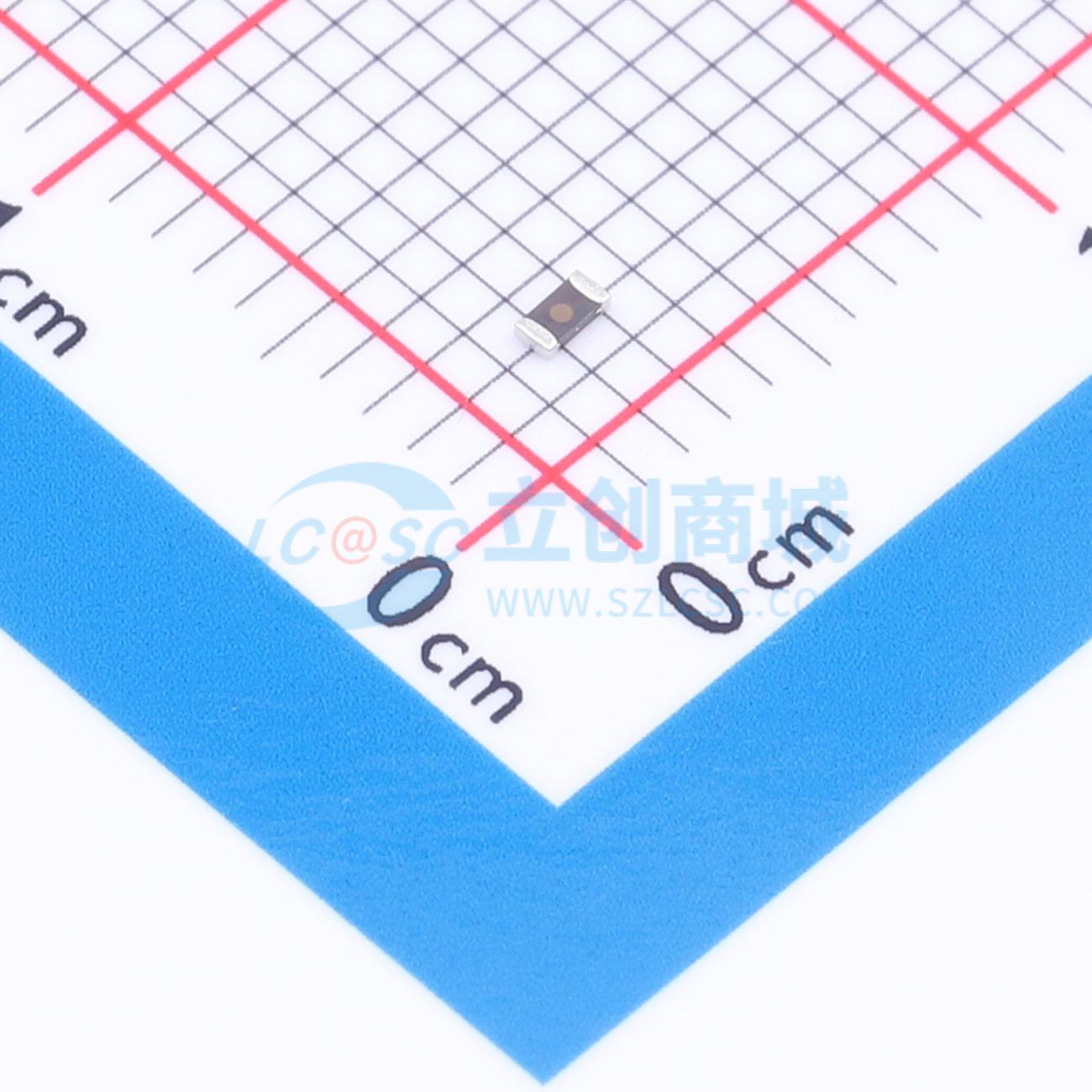

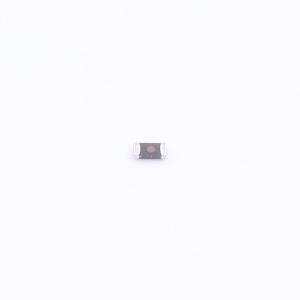

0603ESDA-MLP1
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 35V | |
| 通道数 | 单路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.05pF |
商品特性
- 超低电容（0.05 pF），非常适合高速数据应用
- 提供静电放电（ESD）保护，响应时间快（<1 ns），使设备能够通过 IEC 61000 - 4 - 2 4 级测试
- 单线、双向器件
- 0603（1608 公制）紧凑设计，占用更少的电路板空间
应用领域
- 移动/智能手机 ESD 端口保护
- 游戏机 ESD 端口保护
- 高速 ESD 数据端口保护
- 机顶盒
- 平板电脑、笔记本电脑、上网本、便携式电脑
