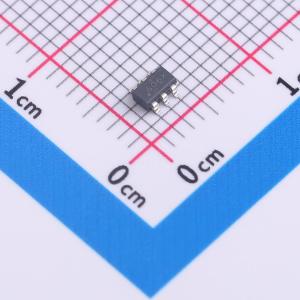

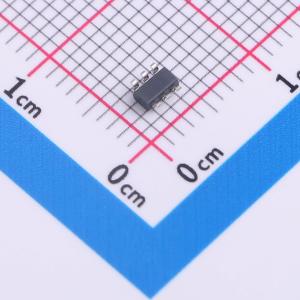

温馨提醒：图片仅供参考，商品以实物为准

LMR51606XDBVR

4V至65V输入电压范围的0.6A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR51606是一款宽输入电压范围（4V至65V）的同步降压转换器,能够提供高达0.6A的连续输出电流。该器件采用固定频率峰值电流模式控制,具有轻载时进入PFM模式以提高效率的功能。内置同步整流和内部补偿,简化了设计并减少了外部组件数量。该器件还具有多种保护功能,如欠压锁定、短路保护和热关断等。
品牌名称: TI(德州仪器)
商品型号: LMR51606XDBVR
商品编号: C21260865
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

LMR516xx是一款宽输入电压（VIN）、易于使用的同步降压转换器，能够驱动高达0.6 A和1 A的负载电流。该器件的输入电压范围为4 V至65 V，专为各种工业应用而设计，可对未稳压电源进行功率调节。 LMR516xx以400 kHz和1.1 MHz的开关频率工作，支持使用相对较小的电感器，以优化设计尺寸。LMR516xx有PFM版本，可在轻载时实现高效率；还有FPWM版本，可在全负载范围内实现恒定频率和小输出电压纹波。软启动和补偿电路均集成在内部，使该器件只需极少的外部元件即可使用。该器件具备内置保护功能，如逐周期电流限制、打嗝模式短路保护，以及在功耗过大时的热关断功能。

商品特性

提供有助于功能安全系统设计的功能安全相关文档
针对恶劣工业应用进行了配置
输入电压范围为4 V至65 V
输入瞬态保护高达70 V
连续输出电流为0.6 A/1 A
最小开关导通时间为80 ns
固定开关频率为400 kHz和1.1 MHz
结温范围为 -40℃至150℃
最大占空比为98%
带预偏置输出的单调启动
具备打嗝模式的短路保护
精确使能
电压基准容差为±1.5%
设计尺寸小且易于使用
集成同步整流
内置补偿，使用方便
SOT - 23封装
引脚兼容封装有多种选择
有PFM和强制PWM（FPWM）模式可选
与LMR16006、LV2862、LMR50410、TPS560430、LMR54406和LMR54410引脚兼容
可使用WEBENCH电源设计器基于LMR516xx创建定制设计

应用领域

大型家电
可编程逻辑控制器（PLC）、分布式控制系统（DCS）和可编程自动化控制器（PAC）
智能电表
电力传输

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交76单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~65V
	输出电压	800mV~28V
	输出电流	600mA
	开关频率	400kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26.5uA
	开关管(内置/外置)	内置
	输出类型	可调
