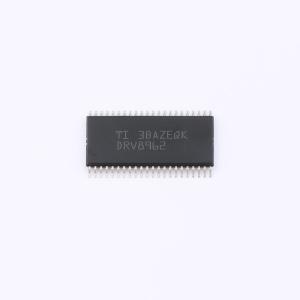

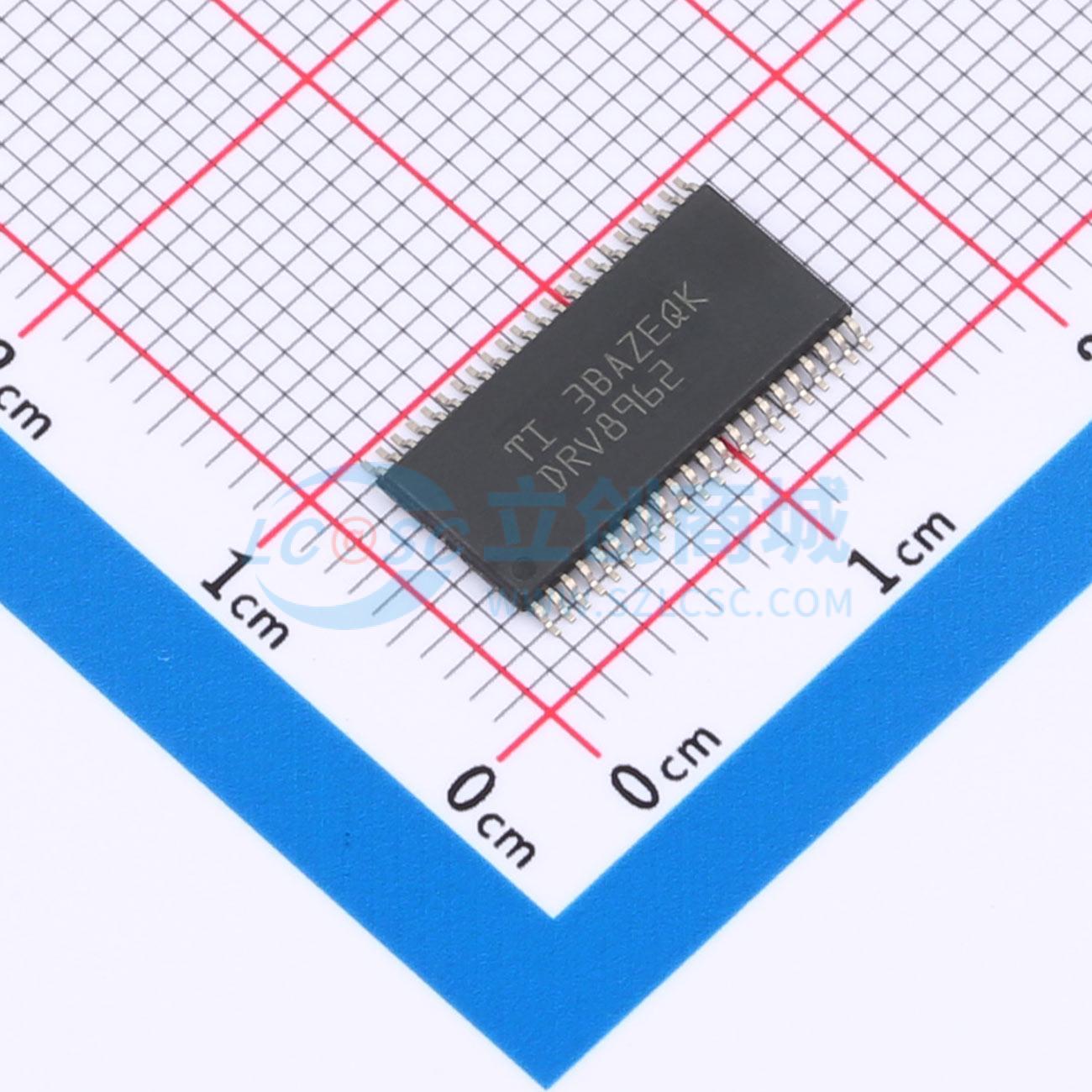

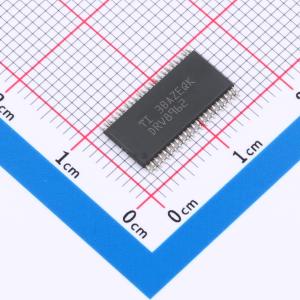

DRV8962DDWR
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~65V | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8962是一款宽电压、高功率的四通道半桥驱动器，适用于各种工业应用。该器件支持最高65 V的电源电压，集成的导通电阻为50 mΩ的MOSFET在采用DDW封装时每个输出可支持高达5 A的电流；采用DDV封装时每个输出可支持高达10 A的电流。 该器件可用于驱动多达四个螺线管或阀门、一台步进电机、两台有刷直流电机、一台无刷直流（BLDC）或永磁同步电机（PMSM）以及多达两台热电冷却器（帕尔贴元件）。该器件的输出级由配置为四个独立半桥的N沟道功率MOSFET、电荷泵稳压器、电流检测和调节电路、电流检测输出以及保护电路组成。 通过高端MOSFET进行集成电流检测，使该器件在负载从输出端连接到地时能够调节电流。可以通过可调外部电压基准（VREF）设置调节电流限制。此外，该器件提供四个比例电流输出引脚，每个半桥高端FET对应一个。也可以将可选的外部检测电阻从PGND引脚连接到系统地。 提供低功耗睡眠模式以实现超低静态电流。内部保护功能包括电源欠压锁定（UVLO）、电荷泵欠压（CPUV）、输出过流（OCP）和器件过温（OTSD）保护。
商品特性
- 四通道半桥驱动器 – 每个半桥独立控制
- 4.5 V至65 V的工作电源电压范围
- 低RDS(ON)：每个FET为50 mΩ（24 V，25 ℃）
- 高电流容量：
- DDW封装：每个输出高达5 A
- DDV封装：每个输出高达10 A
- 可驱动多种类型的负载
- 多达四个螺线管或阀门
- 一台步进电机
- 两台有刷直流电机
- 一台或两台热电冷却器（TEC）
- 一台三相无刷直流电机
- 一台三相永磁同步电机（PMSM）
- 集成电流检测和调节
- 通过高端MOSFET进行电流检测
- 每个半桥的检测输出（IPROPI）
- 最大电流下检测精度为± 3.5 %
- 可选外部检测电阻
- 引脚兼容
- 独立的逻辑电源电压（VCC）
- 可编程输出上升/下降时间
- 可编程故障恢复方法
- 支持1.8 V、3.3 V、5.0 V逻辑输入
- 低电流睡眠模式（3 μA）
- VM欠压锁定（UVLO）
- 电荷泵欠压（CPUV）
- 过流保护（OCP）
- 热关断（OTSD）
- 故障状态输出（nFAULT）
应用领域
- 工厂自动化、步进驱动器和机器人技术
- 医学成像、诊断和设备
- 舞台照明
- 可编程逻辑控制器（PLC）
- 热电冷却器驱动器
- 无刷直流电机模块
- 有刷直流和步进电机驱动器
