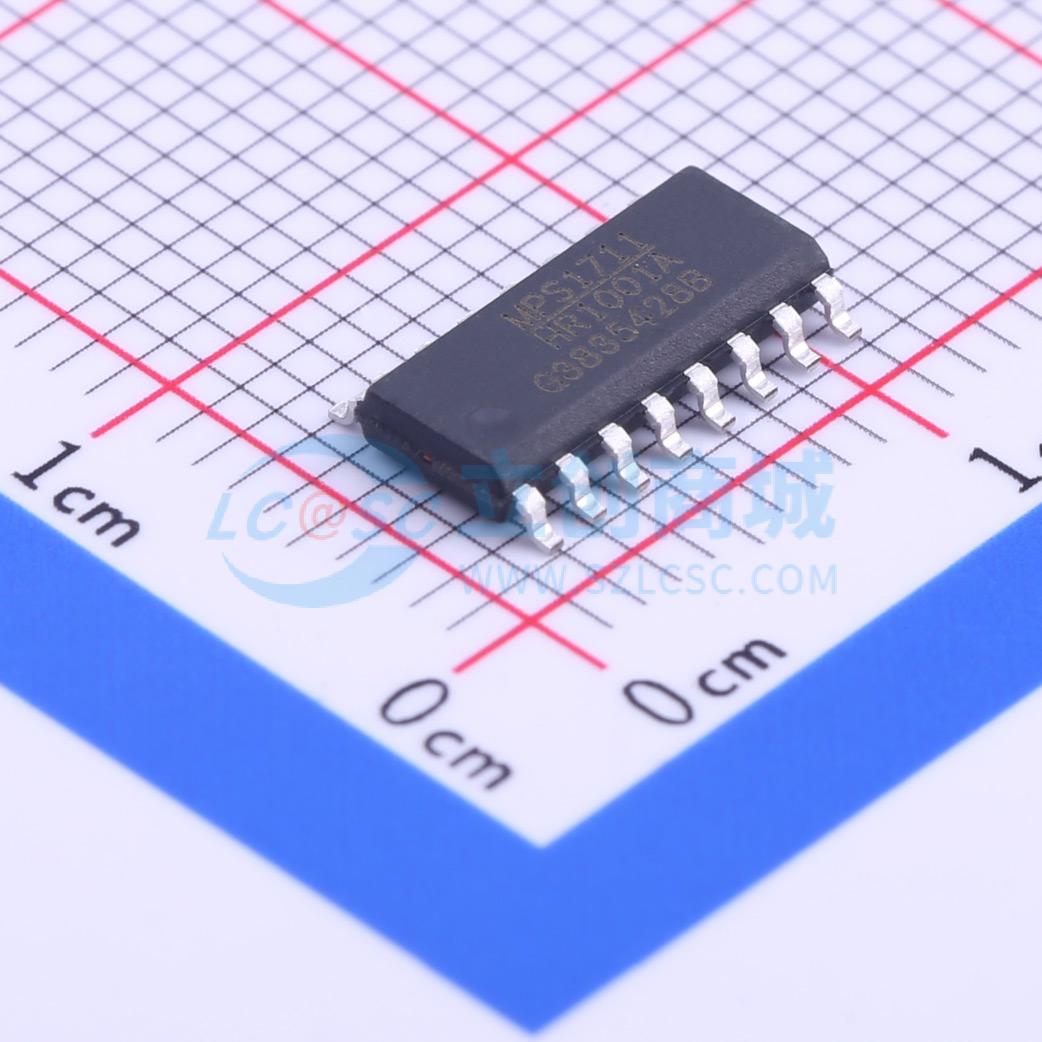

HR1001AGS

HR1001A 是 HR1001B 的过流保护（OCP）自动恢复版本。 HR1001A 是一款增强型 LLC 控制器，具备自适应死区时间调整（ADTA）和容性模式保护（CMP）等新特性。 自适应死区时间调整功能会自动在两个互补的栅极输出之间插入死区时间。这是通过在检测半桥开关节点的 dv/dt 电流时保持输出关断来实现的。ADTA 具有设计更简便、电磁干扰（EMI）更低和效率更高的特点。 HR1001A 集成了抗容性模式保护功能，可防止在输出短路或严重过载时出现可能导致损坏的容性模式开关。此特性可在异常情况下保护 MOSFET，使转换器更加可靠。 HR1001A 拥有一个可编程振荡器，可设置最大和最小开关频率。它以编程设定的最大开关频率启动，然后逐渐降低，直到控制环路接管，以防止过大的浪涌电流。 HR1001A 在轻载时进入受控的间歇模式，以最小化功耗并加强输出稳压。 HR1001A 具备丰富的保护特性，包括两级过流保护（OCP）、自动恢复、外部锁存关断、欠压/过压保护、容性模式保护（CMP）和过温保护（OTP），使用最少的额外元件即可提高转换器设计的安全性。

• 两级过流保护：具备可编程持续时间的频率偏移和自动恢复模式
• 自适应死区时间调整
• 容性模式保护
• 用于谐振半桥转换器的 50% 占空比、可变频率控制
• 集成自举二极管的 600V 高端栅极驱动器，具有高 dv/dt 抗扰性
• 最高可运行至 600kHz 的高精度振荡器
• 用于轻松实现保护的锁存禁用输入
• 通过 BO 实现远程开/关控制和欠压保护
• 轻载时可编程间歇模式运行
• 用于单调输出电压上升的非线性软启动
• SOIC-16 封装

• 液晶（LCD）和等离子（PDP）电视
• 台式电脑和服务器
• 电信开关电源（SMPS）
• 交流/直流适配器、开放式开关电源（SMPS）
• 视频游戏机
• 电子照明镇流器
