温馨提醒：图片仅供参考，商品以实物为准

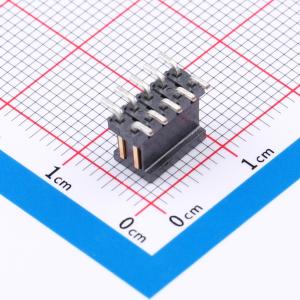

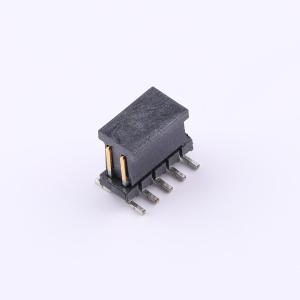

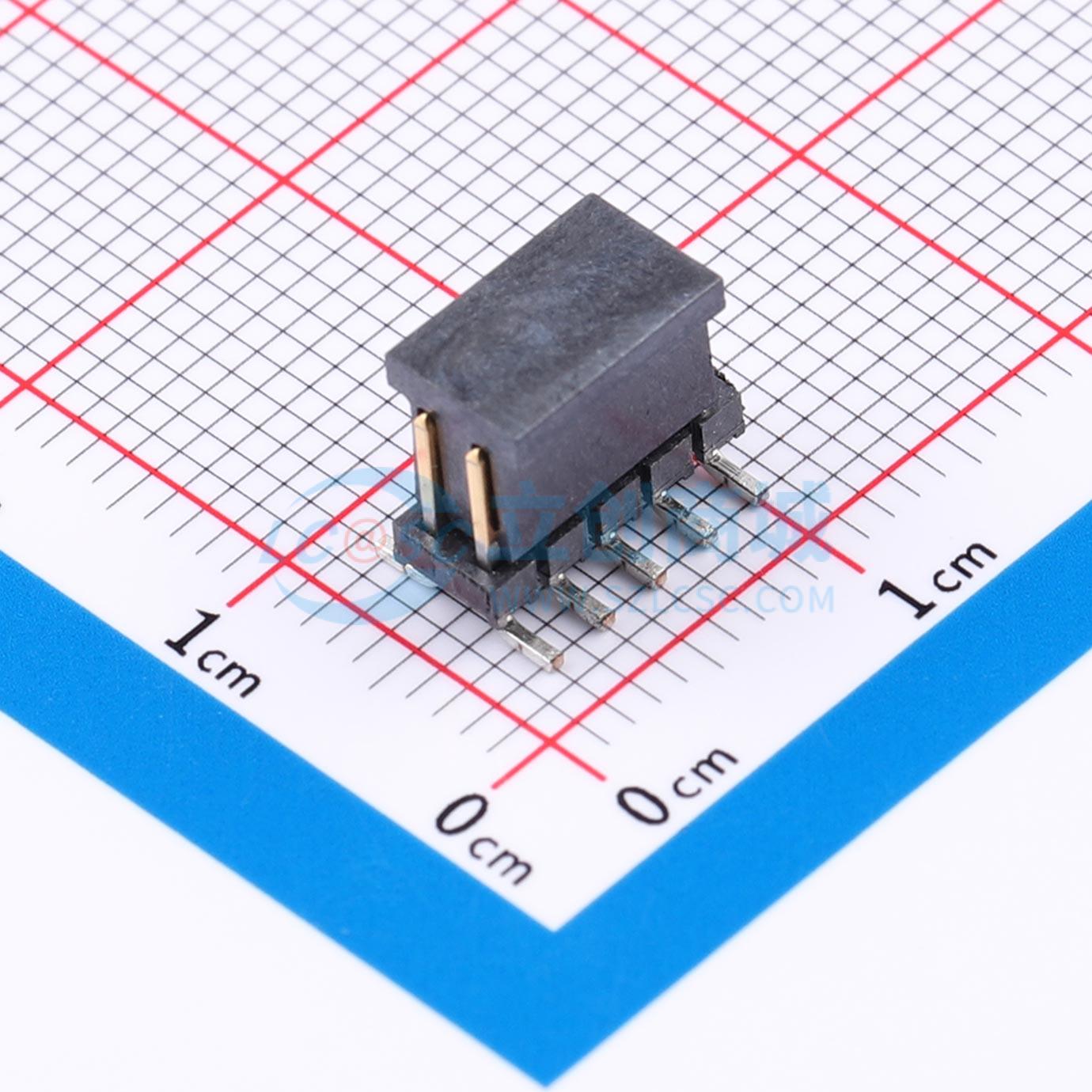

TMM-105-06-L-D-SM-P-TR
2x5P 间距:2mm 方针
- 品牌名称
- SAMTEC
- 商品型号
- TMM-105-06-L-D-SM-P-TR
- 商品编号
- C21190294
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 排针 | |
| 插针结构 | 2x5P | |
| 间距 | 2mm | |
| 行距 | 2mm | |
| 圆针/方针 | 方针 | |
| 排数 | 双排 |
| 属性 | 参数值 | |
|---|---|---|
| 总PIN位数 | 10P | |
| 配合针长度 | 3.2mm | |
| 塑高 | 1.98mm | |
| 触头材质 | 磷青铜 | |
| 颜色 | 黑色 |
商品特性
- G：接触区域10微英寸，尾部10微英寸镀金
- T：接触点和尾部为哑光镀锡
- S：接触区域30微英寸选择性镀金，尾部哑光镀锡
- L：接触区域10微英寸轻选择性镀金，尾部哑光镀锡
- F：接触区域3微英寸闪镀选择性镀金，尾部哑光镀锡
- H：接触区域30微英寸厚镀金，尾部3微英寸镀金
- TM：接触点和尾部为哑光镀锡
- LM：接触区域10微英寸轻选择性镀金，尾部哑光镀锡
- FM：接触区域3微英寸闪镀金，尾部哑光镀锡
- SM：接触区域30微英寸选择性镀金，尾部哑光镀锡
- 组装后最大允许弯曲度：每英寸0.005英寸
- 主体内引脚最大旋转角度：2°
- 最小推出力：0.5磅
- <C（带帽）>表示关键尺寸
- 括号[ ]内所有尺寸单位为毫米
- 接线柱区域不允许有载带痕迹
- 最大切削飞边：0.010[0.25]
- 引脚不允许从尾部填充，应从接线柱一侧填充
